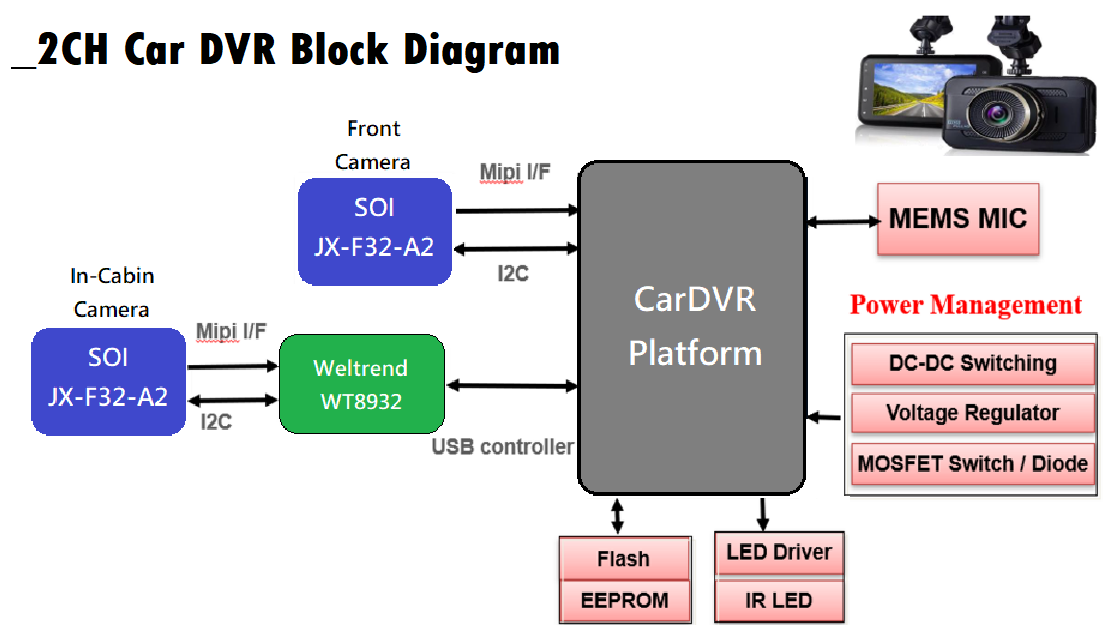

晶像光电 SOI JX-F32 影像传感器与伟诠WT8932 图像处理器结合，具精简及低能耗特性.可以在相机模块中提供最佳的图像质量性能。支持多重曝光的高动态影像合成.产生高清晰度的影像品质，提升系统端的AI边缘运算能力，因很容易集成到镜头模块或系统板中，故在行车纪录器多路应用上可在原先的架构中扩增摄像头.减少客户开发时间利于系统整合。有助于缩短最终产品的上市时间。
【 Features 】
● | Embedded 32-bit RISC CPU core |
- DSP instruction set | |
- Up to 180 MHz operation frequency | |
● | Memory |
- Embedded serial flash 2MB | |
- Internal 8KB I-cache | |
- Internal 48KB DLM | |
● | Video inputs 视频输入 |
- MIPI CSI-2 (support virtual channel up to 3) 4 lanes, data rate up to 1Gbps/lane | |
- HiSPi SLVS/HiVcm 4 lanes(support formats Packetized-SP and Streaming-SP mode), data rate up to 700Mbps/lane | |
- Max. resolution: 640x480@360fps, 2M@60fps, 2M@30fps(w/ IPU HDR, 2:1 Exp), 3M@30fps, 4M@30fps, 5M@25fps, 8M@15fps(w/ sensor HDR) | |
- Data formats : 8/10/12/14/16-bit Bayer RAW, YUV 4:2:2 8-bit | |
- RGB-IR | |
● | Video outputs视频输出 |
- MIPI CSI-2 4 lanes | |
- Max. resolution: 8M@15fps | |
- Bayer output follow input format, YUV 4:2:2 8-bit | |
● | Image Processing Unit (IPU) |
- AutomatIC Exposure Control(AEC)_自动曝光控制 | |
- Automatic Gain Control(AGC) 自动增益控制 | |
- Auto White Balance(AWB)_自动白平衡控制 | |
- Black Level Compensation_黑电平补偿 | |
- Lens Shading Correction_镜头阴影校正 | |
- Spatial Domain Denoise | |
- HDR Stitch_支援2 EXP HDR | |
- WDR Local Tone Mapping | |
- Edge Enhancement | |
- Bayer Patten Interpolation (Color Interpolation) | |
- Color Correction Matrix_颜色校正矩阵 | |
- Gamma | |
- YUV Processing (for brightness, contrast, saturation, and hue processing) | |
● | Communication interfaces 通讯接口 |
- ISP and ICE interface | |
- 2 master/slave mode I2C interfaces up to 400 kHz | |
- 1 full-duplex UART up to 1.5 MHz | |
- 1 master/slave SPI up to 12 MHz | |
● | Timer with 16-bit prescaler |
● | GPIOs with configurable input/output direction and pull-up/pull-down resistor |
● | Window Watchdog Timer (WWDT) |
● | CPU clock source |
- External crystal oscillator 24 MHz (built-in PLL) | |
● | Power consumption |
- Operating: < 0.40W (2M@30fps) | |
- Standby current: <1mA | |
- Power supply 3.0V ~ 3.6V | |
- Core power supply 1.08V ~ 1.32V | |
- Host I/O power supply 3.0V ~ 3.6V | |
- Sensor I/O power supply 1.6V ~ 3.6V | |
● | Operating temperature range: -40℃ ~ +85℃ |
● | Package type: QFN-88L (10x10) |
SOI 晶像光电 JX-F32 车用影像传感器,其有三个工作温度版本. JX-F32-C1 : -30 ~ 85℃ JX-F32-A1 : -40 ~ 85℃ JX-F32-A2 : -40 ~ 105℃ 是一适用于车后市场应用且性价比很高的1080P解决方案. 现今车辆设计已朝向更高智能化及大量运用现今电子科技技术的导向。 人类及机器视觉的搭配完成更高行车安全的环境也是车用市场开发的方向。 晶相光电除了提供行车记录仪，环景监视，现在也提供更多技术应用于DMS或是视觉数位化的车用领域应用。 伟诠电子的图像处理器WT8932可以在相机模块中提供最佳的图像质量性能。 优势： _ 用于相机模块集成的组件更少 _ 低功耗、低成本 _ 快速启动时间和高速帧率 _ 丰富的IPU功能和高质量的图像（低噪声和真彩色） _ 嵌入式串行闪存，用于简单的生产校准和相机 ID 信息。 _ 支持系统内编程（ISP）进行系统升级

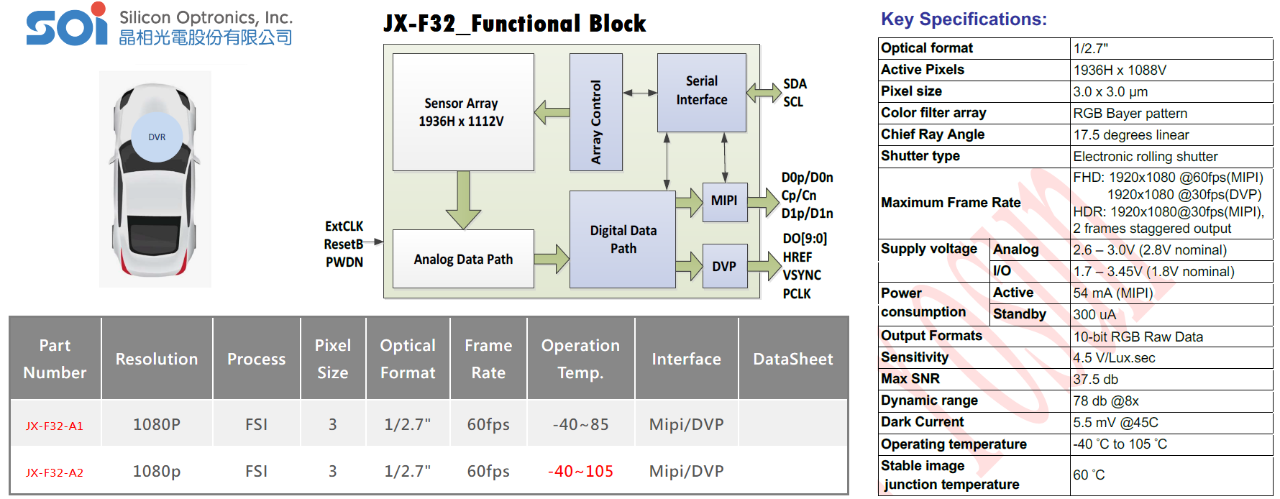

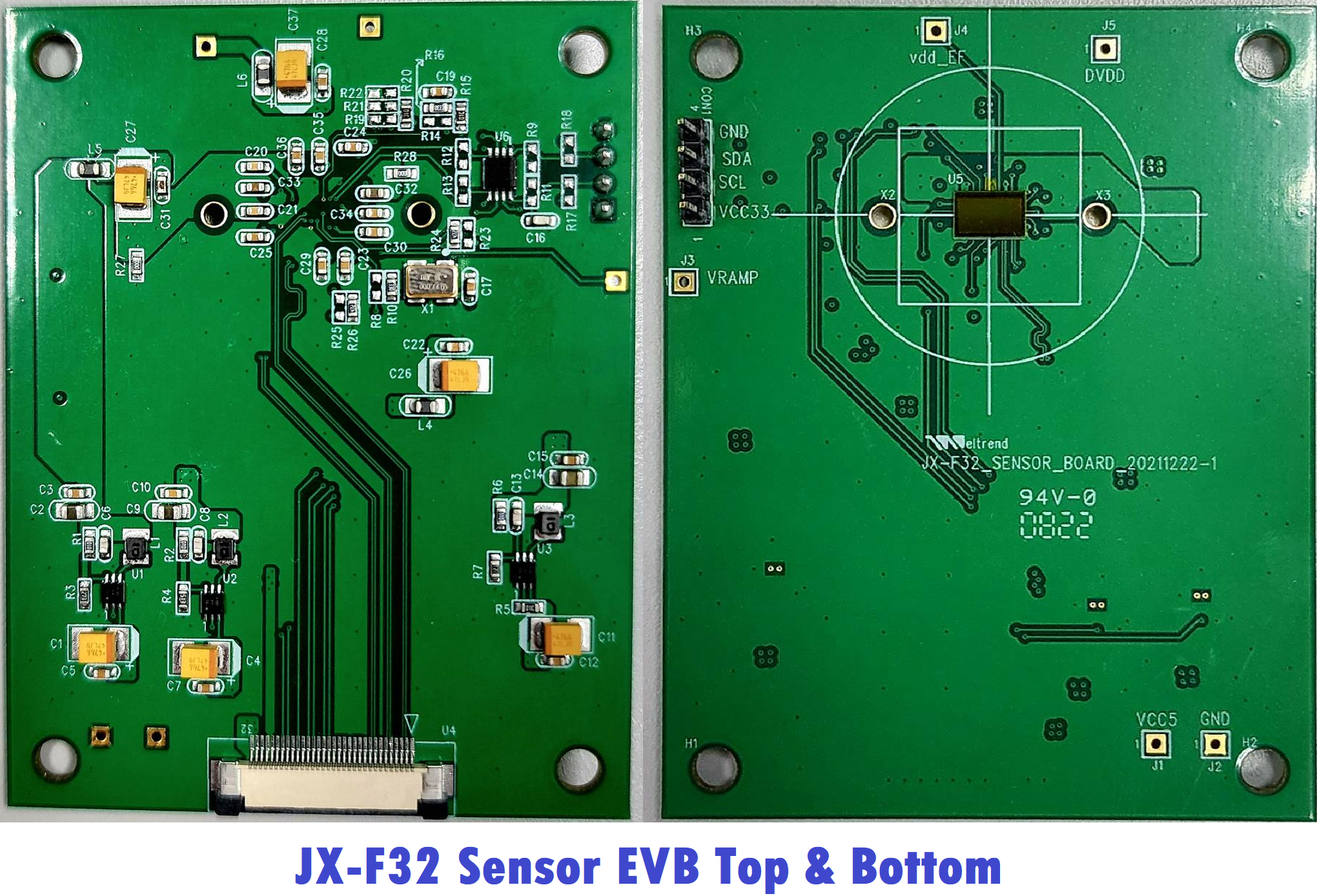

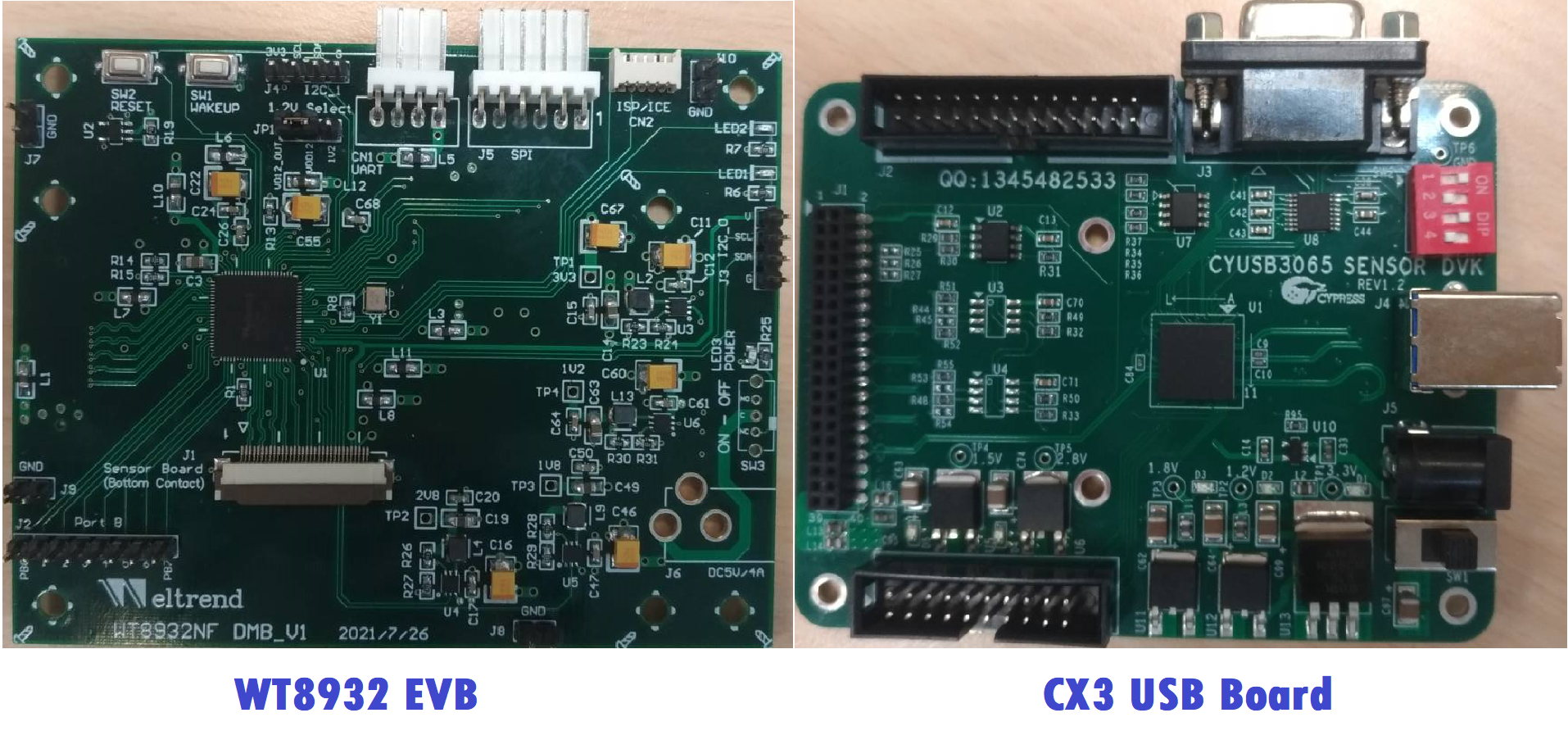

JX-F32 是一款高性能 2.0MP CMOS 图像传感器,采用 SOI 的 3.0um 像素技术设计和制造。 可以在全高清模式下以 60fps 的速度提供图像。 JX-F32拥有1936 x 1088 有效像素传感器且带有on-chip 10-bit ADC _可编程增益控制（PGA）， _相关双采样correlated double sampling (CDS) 帮助降低fixed pattern noise (FPN)。 此传感器也有许多标准的可编程和自动功能。 同时具有符合行业标准的 DVP 并行端口和 MIPI CSI2 双数据通道串行接口。 WT8932 是一款高性能图像处理器，集成了 32 位 RISC CPU 和 DSP 指令集，运行频率高达 180 MHz，并针对具有 HiSPi/MIPI 接口的图像传感器进行了优化。 WT8932 嵌入了硬件图像处理器单元 (IPU)，支持高达 8 兆像素的输入分辨率，为相机应用提供实时和很好的可视性技术。
