光伏行业的持续火热，引来了众多参与者；放眼全球，我国光伏行业在组件环节的优势较大，如何降低生产成本并保障其品质成为中国光伏组件生产企业制胜的关键，明治传感作为光伏智能设备传感器一站式解决方案的提供者，也在不断为更经济的生产成本和效率而努力。
光伏组件的工艺不断迭代，目前工序有单焊、串焊、层叠、层压等工艺，在这些工艺中，电池片的串焊工艺直接决定电能输出效果，影响光伏组件的性能，具有关键的工艺地位。所以，串焊机在众多组件设备中，同样占据着关键地位。
市场对串焊机需求持续旺盛，串焊机能否高效高质量生产以及如何高效更新迭代自己的工艺设备和降低成本已成为光伏行业众多设备厂家所追求的极致目标；
本期小明就来给大家分享串焊机上料区栅线物料监测案例
应用需求
在光伏串焊机上，当栅线在进料的过程中，需要使用传感器实时监测栅线状态，如果出现栅线断掉或者缺料状态，如缺少栅线或者栅线断线，传感器发出信号驱动设备机器停止作业并触发提醒信号提示工作人员查看设备作业异常

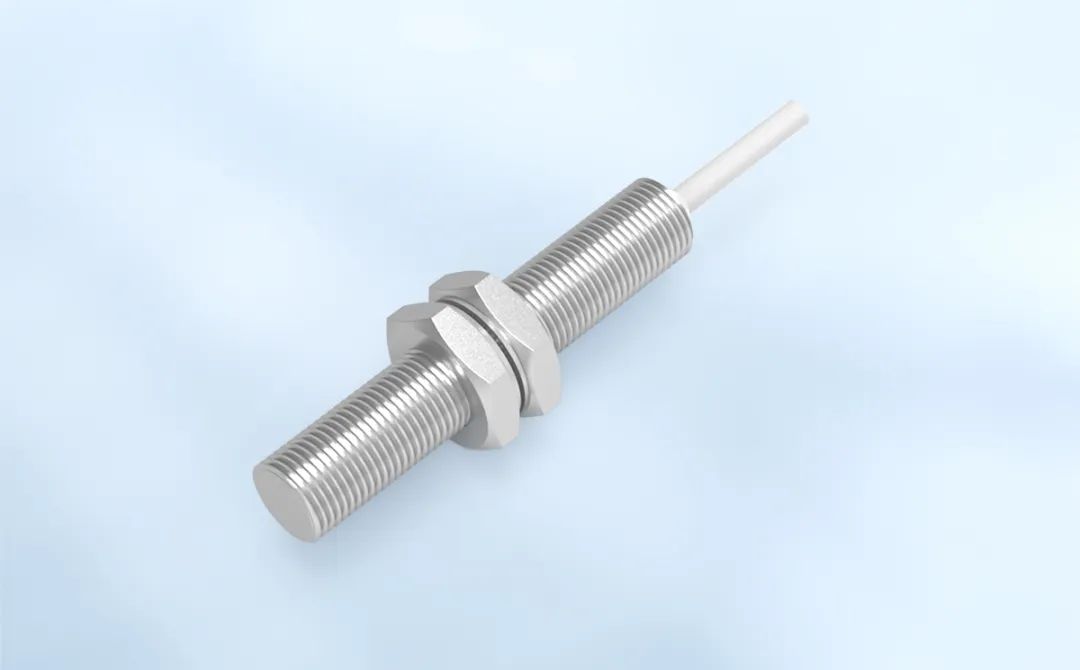

产品选型 - TMF08-01NO
1、可选用小型接近传感器TM系列，M8标准螺纹安装，适合用于安装空间受限的场合
2、当进料正常的时候，栅线会托起张力托盘，TM系列金属传感器无信号；如果栅线断掉，张力托盘就会回到初始位置，此时接近传感器会感应到金属块，发出信号驱动设备停止提醒工作人员对栅线进料状况进行干预。
3、硬核的不锈钢外壳和感应面材质，即使发生碰撞、与工件产生摩擦、碰撞也不易损坏，比普通的接近传感器更坚固耐用
4、IP67防护等级，防水防尘性能佳
检测原理
栅线含金属材质，选用TMF08-01NO为电感型检测原理的接近传感器，电感通过内部的电感产生高频磁场，当目标接近磁场时会在目标表明产生感应涡流，随着目标靠近，感应涡流会增强，引起振荡电路的负载加大而导致振荡减弱甚至停止。传感器通过检测振幅就可以判断目标是否存在。
电感型接近工作原理图示
产品参数
