关于继电保护系统的简单介绍。

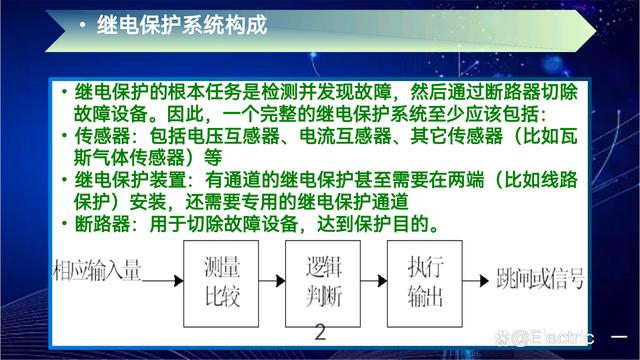

首先简单了解一下继电保护系统构成。继电保护的根本任务是检测并发现故障，然后通过断路器切除故障设备。一个完整的继电保护系统至少应该包括以下部分。
第一个，传感器。比如有电压互感器、电流互感器以及其传感器，比如瓦斯气体传感器等。通过这些不同的传感器来对电力系统中发生的故障或异常情况进行检测，从而发出报警信号，或直接将故障部分隔离、切除的重要措施。
第二个，继电保护装置。有通道的继电保护甚至需要在两端安装，比如线路保护安装，还需要专用的继电保护通道。当电力系统发生了故障危及电力系统安全运行时，可以及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的继电保护装置。其构成部分有这个测量比较元件，逻辑判断元件，执行输出元件等。
第三个，断路器部分。用于切除故障设备，达到保护目的。能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。
继电保护的基本要求的介绍。

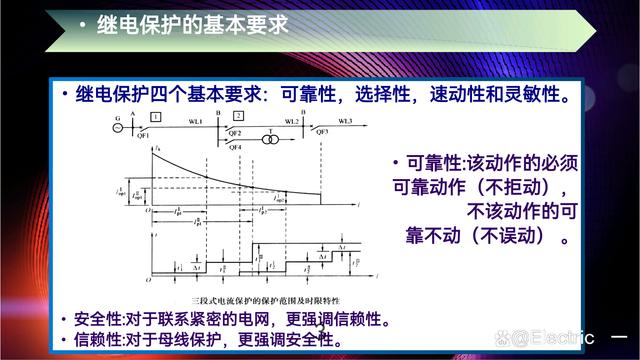

继电保护装置为了完成任务，所以必须在技术上满足选择性，速动性，灵敏性和可靠性，这四个基本要求。
第一个是可靠性。可靠性是指该动作的时候就必须可靠动作，不该动作的时候可靠不动作，简单说就是不拒动，不误动 。可靠性包括安全性和信赖性，是对继电保护最根本的要求。
安全性是对于联系紧密的电网，更强调信赖性。而信赖性则是对于母线保护，更强调安全性。继电保护的误动作和拒动作都会给电力系统带来严重危害。

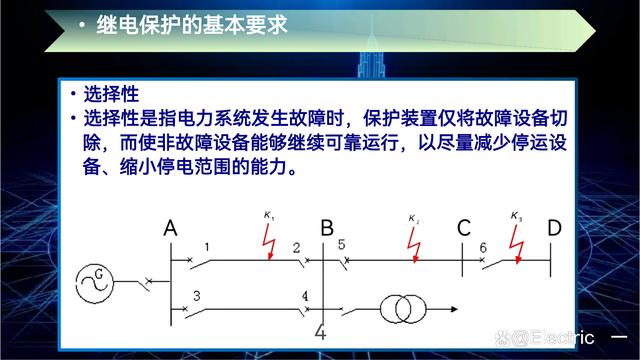

第二个是选择性。
选择性是指电力系统发生故障时，保护装置仅将故障设备切除，而使非故障设备能够继续可靠运行，以尽量减少停运设备、缩小停电范围的能力。若是当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。
第三个要求是速动性。
速动性就是需要尽可能快地切除故障。减少设备故障运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。
以下内容是一些要求必须快速切除的故障。比如在使发电厂或重要用户的母线电压低于允许值时需要快速切除故障。其次就是在大容量的发电机、变压器和电动机内部发生的故障。第三，在一些中低压线路的导线截面选择过小，为避免过热不允许延时需要切除的故障。第四，可能危及人身安全、对通信系统或铁路信号系统有强烈干扰的故障等需要及时的切除。那么故障切除时间通常是等于这个保护动作时间和断路器切除时间之和。一般的断路器动作时间为0.06秒到0.15秒左右，一般的保护动作时间是小于40毫秒。在对于反应不正常运行情况时，且不要求快速切除的，可按照选择性的条件，带延时地发出信号。

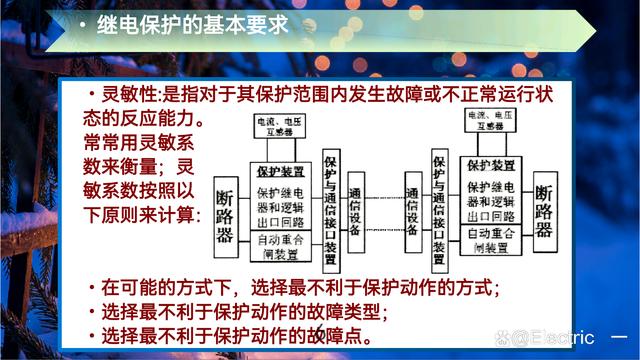

第四个，灵敏性的介绍。
灵敏性是指对于其保护范围内发生故障或不正常运行状态的反应能力。保护装置的灵敏性常常用灵敏系数来衡量。
其中灵敏系数可以按照以下原则来计算。在可能的方式下，一是选择最不利于保护动作的方式。或者选择最不利于保护动作的故障类型。选择最不利于保护动作的故障点。在规定的范围内故障时，不论短路点的位置和短路的类型如何，以及短路点是否有过渡电阻，都能正确反应动作。

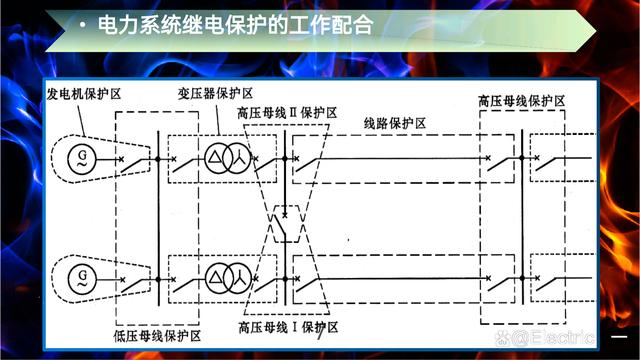

以上这四个基本要求之间是相互联系的，但往往又存在着矛盾。在实际工作中，要根据电网的结构和用户的性质，辩证地进行统一。最后一个是电力系统继电保护的相关工作配合，比如线路的保护区，变压器的保护区，高低压的母线保护区等。
如图所示，可以简单了解一下。
