NTC传感器元件是所有主要用途中各种温度测量的功能基础。TDK开发并制造具有优异耐介质性和长期稳定性的高精度温度传感器，用于汽车、工业、家庭和加热电器市场。TDK提供标准环氧树脂和玻璃封装、温度可达300°C、配有优异NTC芯片的热敏电阻组合元件。
NTC元件产品概要
TDK NTC热敏电阻提供高灵敏度、优异长期稳定性和高选择性。用于用途。玻璃封装元件因其紧凑型设计使极短的响应时间成为可能。树脂涂层型在温度范围内拥有高精度，同时具有很高的耐湿性。
表1：NTC元件产品概要
| 玻璃封装 | 树脂涂层 | 可接合 | |||
|---|---|---|---|---|---|
| 类型 | 径向引线 | 轴向引线 | 微传感器 | 正在开发 | 芯片 |
| 图片 |  |  |  |  |  |
| 类型 (零件编号) | G15*0/G15*1 (B575*0G1*/B575*1G1*) | NTCDS/NTCDA /NTCDE/NTCDZ | S864 (B57864S*) | L862 (开发中) | S860 (B57860S*) |
| 特点 | 响应时间非常短 尺寸小 | 硬质引线，容易操作 | 耐湿性改善 响应时间短 | 无引线 温度容许差小 长期稳定性极强 耐热冲击性强 | 无引线 获得UL认证（E69802） 上下表面金属镀层（金或银） 有高耐温性等级 |
| 温度范围 | -40 °C to 300 °C | -40 °C to 250 °C | -55 °C to 155 °C | -55 °C to 155 °C | -40 °C to 150 °C |
| 引线 | 杜美丝（包铜FeNi） 用于的电气绝缘，玻璃主体和引线可选绝缘涂层，（G15*1）,最高到260ºC 可选引线间距 | 镀镍CP线，可提供镀锡线 可选引线折弯（NTCDA、NTCDE） 绝缘或减少应力的可选涂层（NTCDZ），最高到160ºC | 绝缘镀银镍线 AWG30 | 绝缘镀银镍线 | 无引线 可接合NTC芯片 |
| 包装 | 散装、编带 | 散装、编带折叠 | 散装 | 散装、编带 | 胶带上 (在8英寸框内) |
产品形状、动作温度和加工方法概述
TDK提供许多有不同安装可能性的NTC热敏电阻。大多数类型都有不同的线缆长度和材料，以满足特定客户的要求。
表2：产品形状、动作温度和加工方法概述
| 玻璃封装 | 树脂涂层 | 可接合 | |||||
|---|---|---|---|---|---|---|---|
| G15*0 (B575*0G1) | G15*1 (B575*1G1) | NTCDS | S864 (B57864S*) | L862 (开发中) | S860 (B57860S*) | SMD (NTCG0*/NTCG1* /NTCG2*/B572*V* /B573*V*/B574*V*) | |
| 尺寸 |  |  |  |  |  |  |  |
 |  |  |  |  | |  | |
| 加工 | 接合 | 接合 | 接合 | 接合 | 接合 | 接合 | 接合 |
| 铆接 | 铆接 | 铆接 | 铆接 | 铆接 | 铆接 | 铆接 | |
| 粘合 | 粘合 | 粘合 | 粘合 | 粘合 | 粘合 | 粘合 | |
| 烧结 | 烧结 | 烧结 | 烧结 | 烧结 | 烧结 | 烧结 | |
| 焊接 | 焊接 | 焊接 | 焊接 | 焊接 | 焊接 | 焊接 | |
| 熔接 | 熔接 | 熔接 | 熔接 | 熔接 | 熔接 | 熔接 | |
产品设计

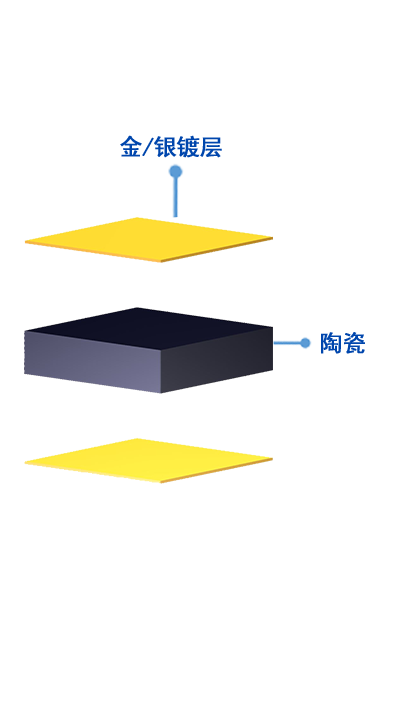

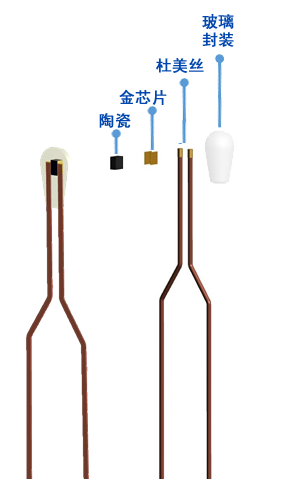

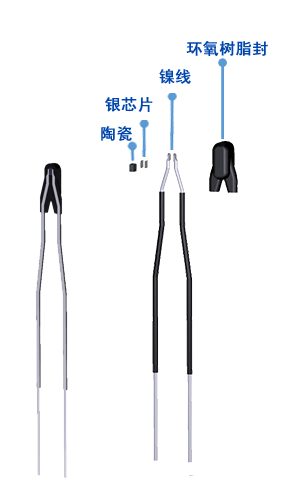

图形显示了TDK NTC具有适用于用途的不同材料的热敏电阻的传感器结构。

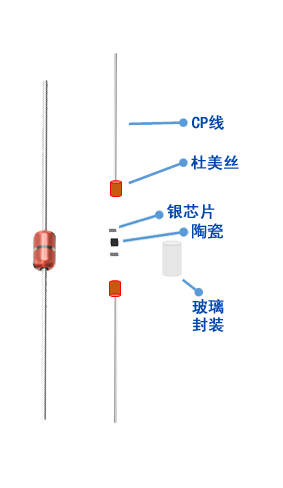

NTCD系列以轴向引线(NTCD)为标准形式，与U形弯曲(NTCDA)、C弯曲(NTCDE)和U形弯曲+环氧绝缘涂层(NTCDZ)兼容。
表3：产品设计
| 玻璃封装 | 树脂涂层 | 可接合 | |
|---|---|---|---|
| G15*0 (B575*0G1) | NTCDS | L862 (开发中) | S860 (B57860S*) |
 |  |  |  |
NTC元件的用途
TDK提供多种市场领域使用的NTC热敏电阻。NTC热敏电阻适合汽车市场和消费/工业机械市场。S860是专门为直接在功率半导体模块内进行温度测量而设计的产品。
表4：NTC元件的用途
| 汽车 | ⺠⽣/工业 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 进气 | 排气 | 油温 | 水温 | xEV | 空调 | 冰箱 | 电饭煲 | 微波炉 | 小电器 | 热水器 | 电源模块 | 报警/ 安全 | 光学设备 | 电池 | 医疗器械 | |
| G15*0 (B575*0G1) | ||||||||||||||||
| G15*1 (B575*1G1) | ||||||||||||||||
| NTCDS NTCDA NTCDE | ||||||||||||||||
| NTCDZ | ||||||||||||||||
| S864 (B57864S*) | ||||||||||||||||
| L862 (开发中) | ||||||||||||||||
| S860 (B57860S*) | ||||||||||||||||
重点用途/进气和排气系统传感器
下面介绍车载用NTC元件的典型用途——动力传动系内的吸气排气系统传感器。
NTC元件可作为水温传感器、油温传感器、 温度歧管空气压力传感器、燃料温度传感器、吸气温度传感器、气流传感器使用。

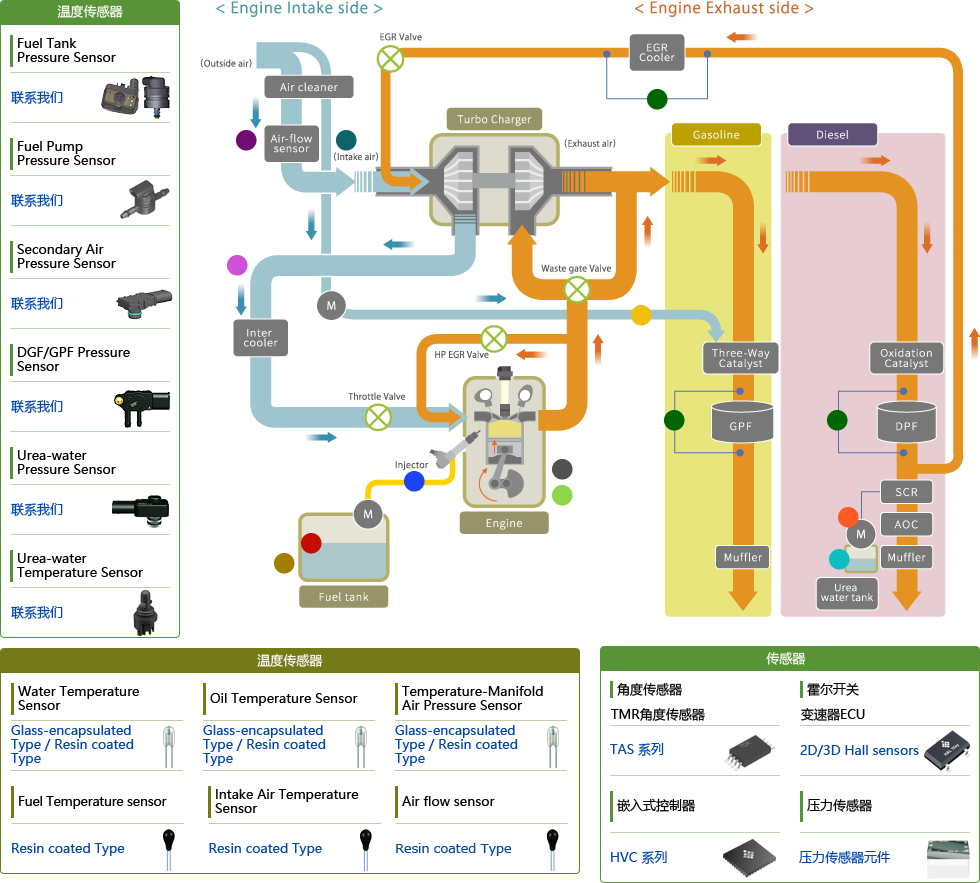

图1：重点用途/进气和排气系统传感器
