项目介绍
• 基于RT1020芯片，使用 KICAD绘制原理图和PCB。
• 完成PCB打样并焊接。
• 实现读取环境温湿度数据，并通过TFT-LCD进行展示。
项目介绍
由于是以芯片为核心进行开发设计，因此需要先对芯片有所了解，例如最小系统的原理，芯片数据手册，硬件设计手册等等。
然后在最小系统的基础上，根据最终需求以及参考现有案例的原理图，进行外围电路的拓展设计，以满足最终需求的电路。

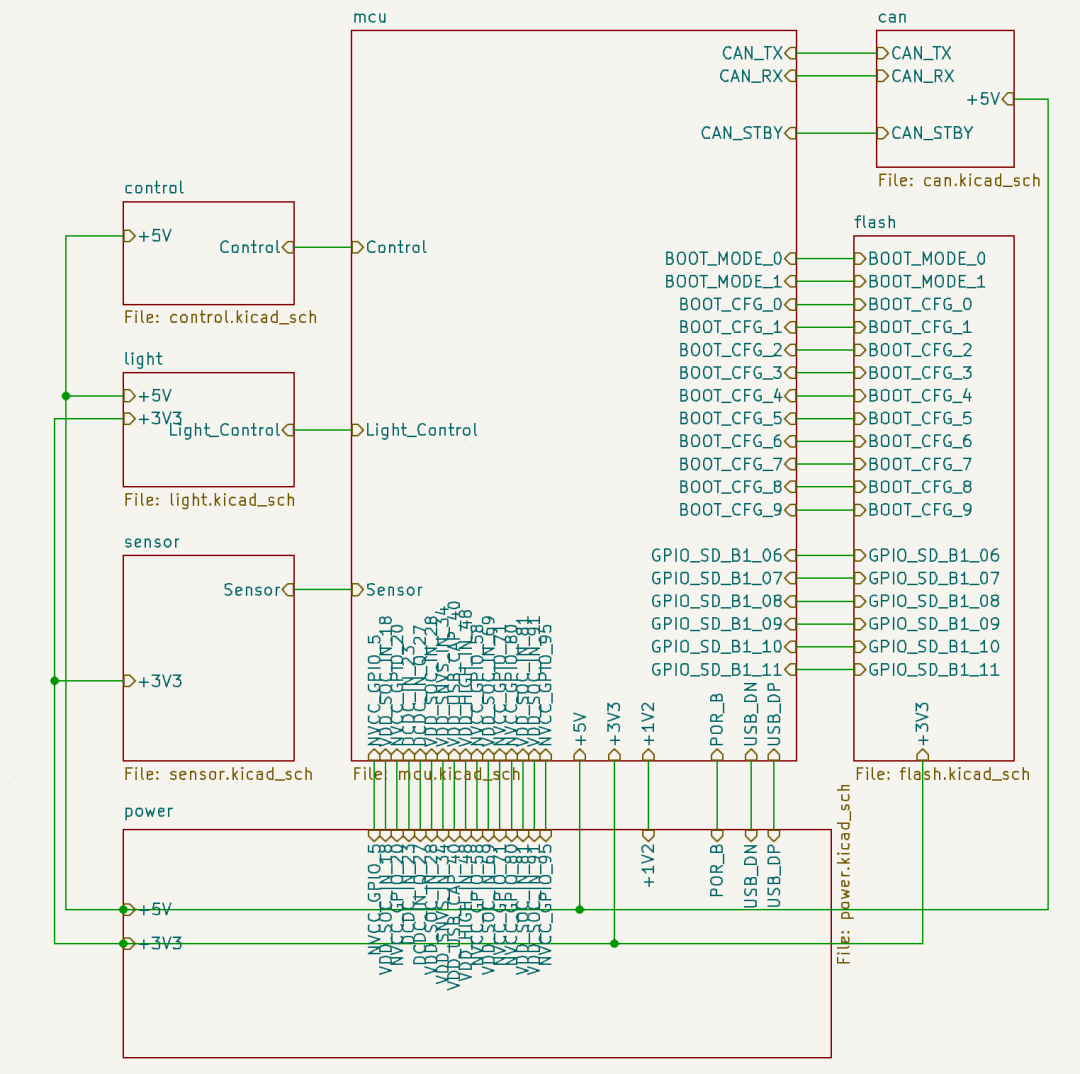

2.1 设计框图
2.2 器件选型
2.2.1 供电

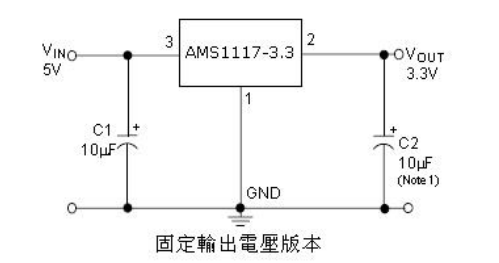

恩智浦官方的开发板供电电路略显复杂，根据芯片手册可得知只需要给芯片供电3.3v即可。考虑供电可以直接从USB或DAP-LINK进行供电，因此供电电压考虑使用5V。因此电源芯片选用简单的AMS1117-3.3。只需要搭配两个电容即可实现电压从5V到3.3V的转换，需要注意的是输出端最好选用坦电容，这点在数据手册中有相应说明。
2.2.2 传感器

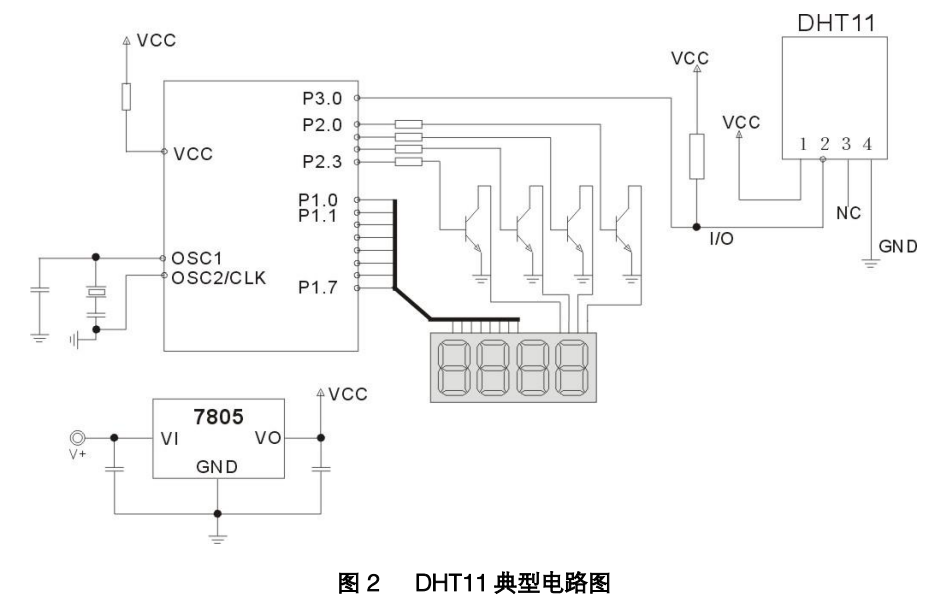

温湿度传感器的选择就比较随意了，使用了上个项目买的器件 DHT11。这里有些失算，在RT1021的基础上完全不知道该如何读取数据，后面在做软件调试的时候浪费了挺长时间。
2.2.3 灯光
灯光部分使用了两种，是普通GPIO驱动的LED灯，高电平亮，低电平灭。这一步在后续程序调试的时候实现了闪烁。第二种是WS2812B LED灯，这种是单线制支持多个串连也只占用一个GPIO口。遗憾的是后续软件部分未能调试成功。
2.2.4 Flash
Flash的选型使用的是 Winbond 的 W25QXXJV 系列芯片。这款芯片应用，容易找到相应教程。
2.2.5 显示屏
基于想学习SPI驱动的目标，显示屏的选择是淘宝上很容易买到的基于ST7735S驱动芯片的0.96寸TFT LCD屏幕，这款屏幕使用的是插接式，使用FPC座进行安装。
成果展示
当看到该任务时，纠结了好久要不要参加。原因是从未学习过 NXP，STM32 这类单片机的相关知识，在小伙伴及工作人员的鼓励下勇跃报名了。果然在搭建开发环境时遇到挺多的问题。在小伙伴都很乐于帮助与耐心解答下才把开发环境安装好。
根据 MCUXPresso IDE 的示例，修改了一个 GPIO 引脚后，编译正常通过。但烧录过程简直是折磨，一开始真是完全不懂，对于一个从未用过JLink、STLink、这类工具的我来说完全不知所措。最终经群友的指导下使用USB将点灯程序烧录进去，并成功点亮板载LED灯和示例中的LED灯。由于示例自带的LED灯管脚我未焊接，所以通过外接的形式也成功点亮。
