视觉传感器在黑色物料胶带检测中的应用

时间:2025-07-25  作者:Diven  阅读:0

在生产加工过程中,产品要进行包装封箱,有时会出现还未封箱的产品就进行到下一个生产环节,或设备上的封箱胶带已用完,没有被及时发现,影响了生产和工作进度;为此,设备商常常使用传感器来检测产品封口胶带的有无。

视觉传感器在黑色物料胶带检测中的应用

而在黑色产品上,胶带的有无检测给传感器带来了更大的挑战;本期小明就来分享明治视觉传感器检测黑色物料上胶带有无的案例~

项目需求

需要检测黑色物料上AB面的胶带有无

其中A面为光滑面,B面为磨砂面


检测方案介绍

采用视觉传感器VDS10系列来进行检测,检测原理为在相机成像下,将特征区域凸显出来,通过检测胶带边缘的拟合直线有无判断胶带的有无。

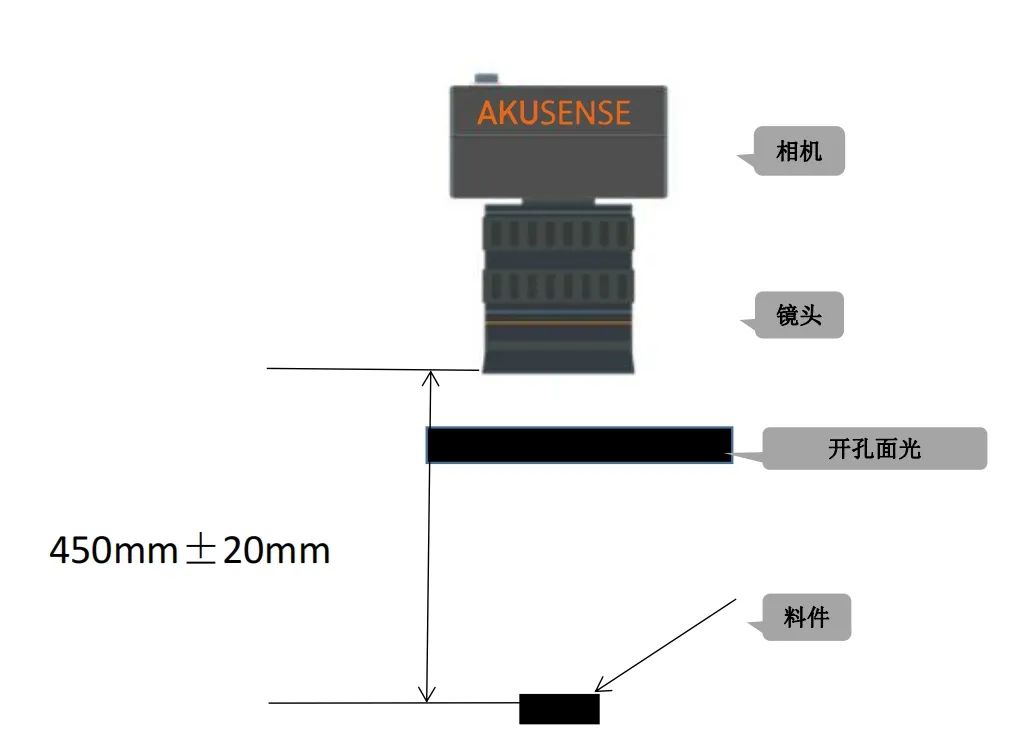

安装结构简图

注:需在料件后面加装黑色磨砂背景板,背景板上尽量不要有划痕和脏污。

成像效果

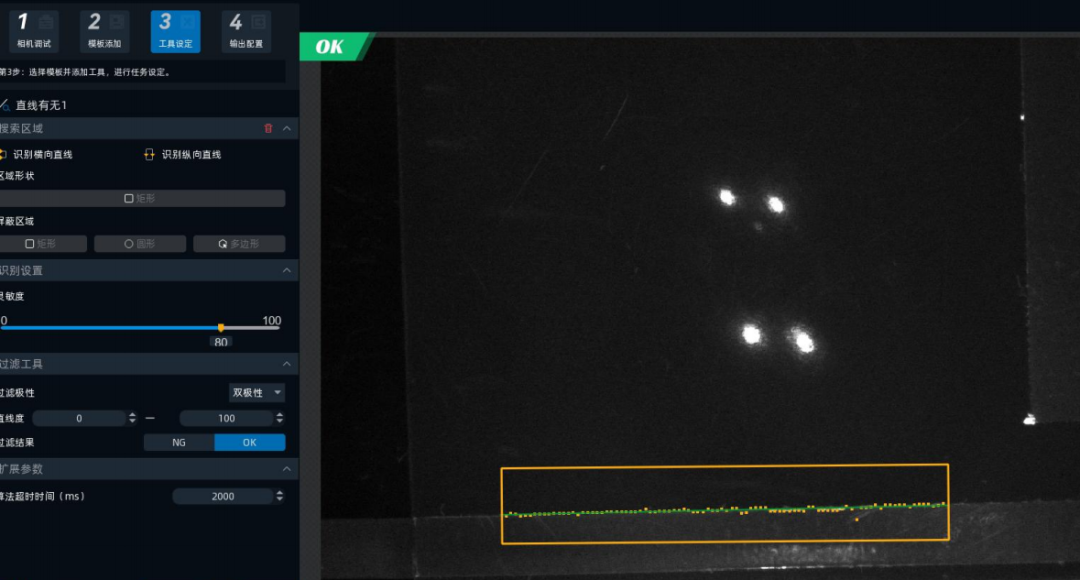

OK B面有胶带

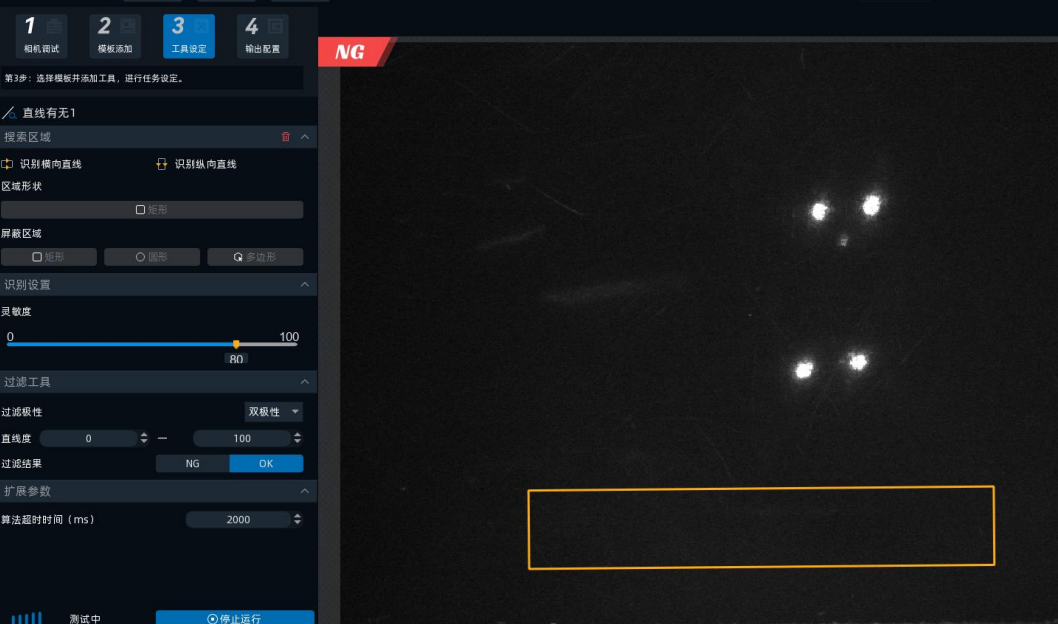

NGB面无胶带

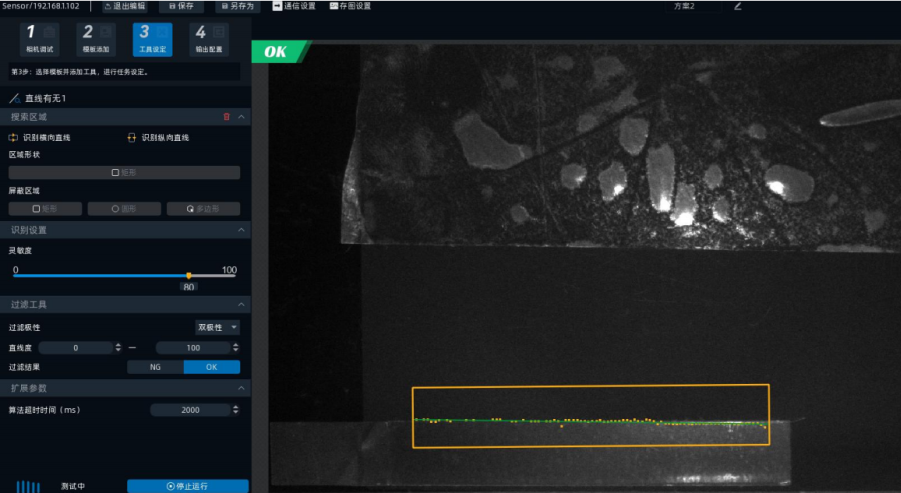

OK A面有胶带

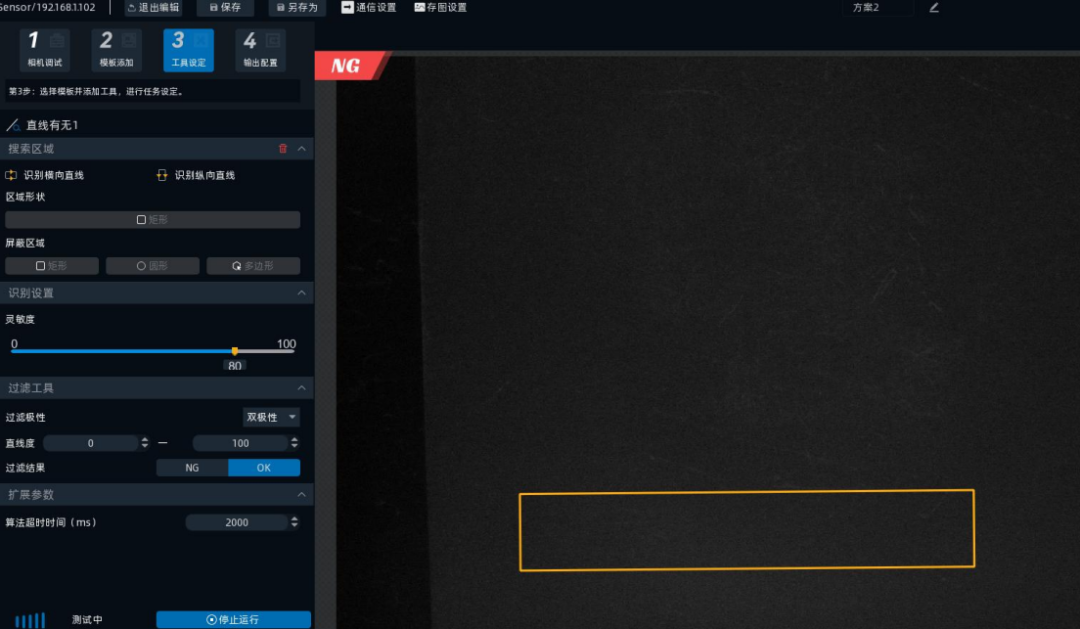

NGA面无胶带
