使用反射型传感器时，应用上的各种要素将会影响光电传感器的物体检测。尤其对于黑色物体、光泽物体及透明物体等，使用传统光电传感器难以实现稳定的检测。
欧姆龙的限定反射型/扩散反射型传感器（B5W系列），可稳定检测这些物体，解决客户的课题。
在此，将就B5W型系列的种类及其特点进行简单易懂的说明，以便在使用时充分有着光电传感器的性能。
还将通过分析设备还将通过分析设备、分包机、卫生设备、元件的搬运设备、无人搬运机(AGV)等作为设计要领的具体应用事例，详细讲解客户相关课题和要求的解决事例。
如何使用光电传感器实现
稳定的物体检测？
在各种设备、装置上，使用光电传感器稳定检测各种物体：
01
必须在掌握光电传感器的种类、及其检测原理和特点的基础上
02
选择适用于应用的光电传感器
03
正确设置和使用以充分有着其性能
尤其是使用反射型传感器时，检测物体的形状、大小及颜色、表面状态、以及检测距离和外部干扰光等周围环境等应用上的各种因素将会影响光电传感器的物体检测。
一般情况下，反射型光电传感器对于黑色等低反射率物体、镜面等光泽物体、玻璃等透明物体都难以实现稳定检测。
“稳定的物体检测”是指影响传感器受光光量的各种因素即使在设备设计所设想的范围内发生变动，也不会导致传感器的错误操作，可保持切实执行物体检测的状态。也就是说，是否选择并正确使用了可充分应对变动因素的传感器非常重要。长期的“稳定检测”可提高设备、装置的可靠性。
欧姆龙的反射型传感器
实现稳定检测！
限定反射型传感器和
扩散反射型传感器的两种选择
欧姆龙的设备内置专用反射型传感器B5W型系列是一款在微型光电传感器上搭载了光学镜头、LED脉冲(变调光)驱动以及不易受环境干扰光影响的电路的小型高功能光电传感器。通常，微型光电传感器(光遮断器)难以稳定地检测物体和长距离检测，通过使用本产品可以轻松实现检测，而且被用于各种用途。
欧姆龙的反射型传感器备有2款，一款是不易受镜面、黑色、透明物体等检测物体颜色及材质影响的限定反射型传感器，另一款是可以实现长距离检测的扩散反射型传感器。

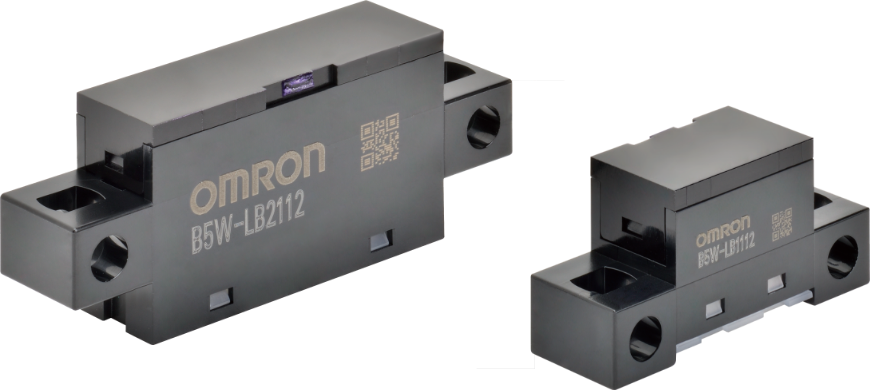

限定反射型传感器
B5W-LB型系列
不易受颜色、材质影响的限定反射型
镜面、黑色、透明物体也能检测

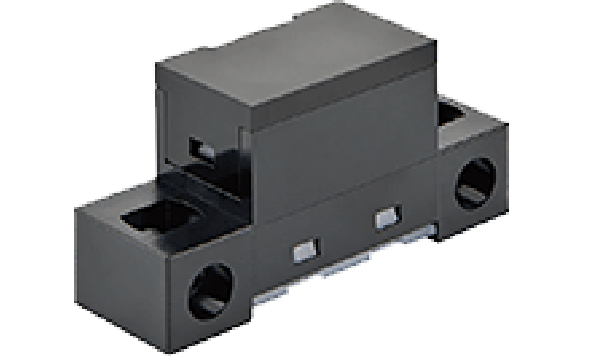

扩散反射型传感器
B5W-DB型系列
可实现550mm长距离检测的
较小型扩散反射型
限定反射型传感器和
扩散反射型传感器有什么差异？
反射型光电传感器一般分为扩散反射型和限定反射型两种类型。
扩散反射型传感器是平行地设置投射光束和入射(受)光路，而限定反射型传感器是采取将光路面向待检测范围内进行设置，然后捕捉检测物体表面的正反射光的光学设计。

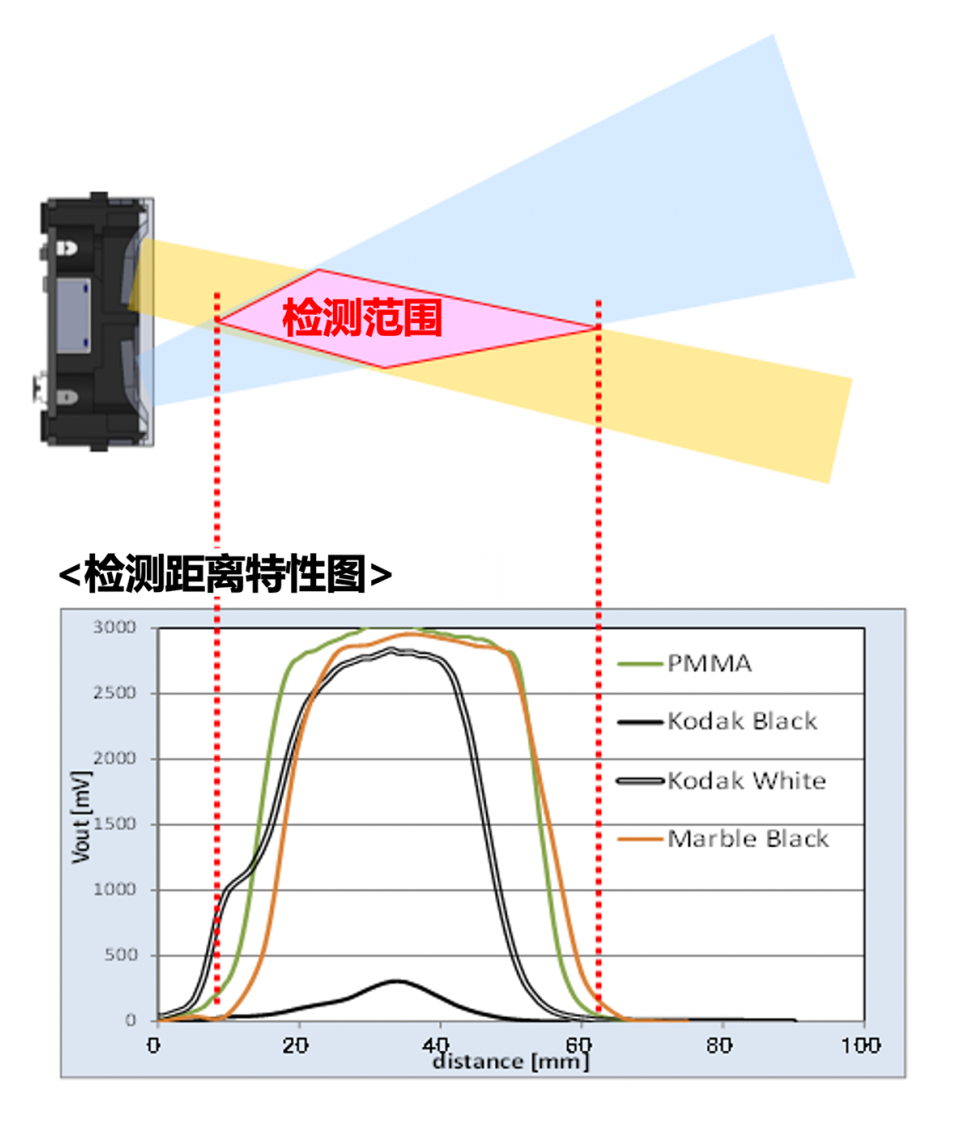

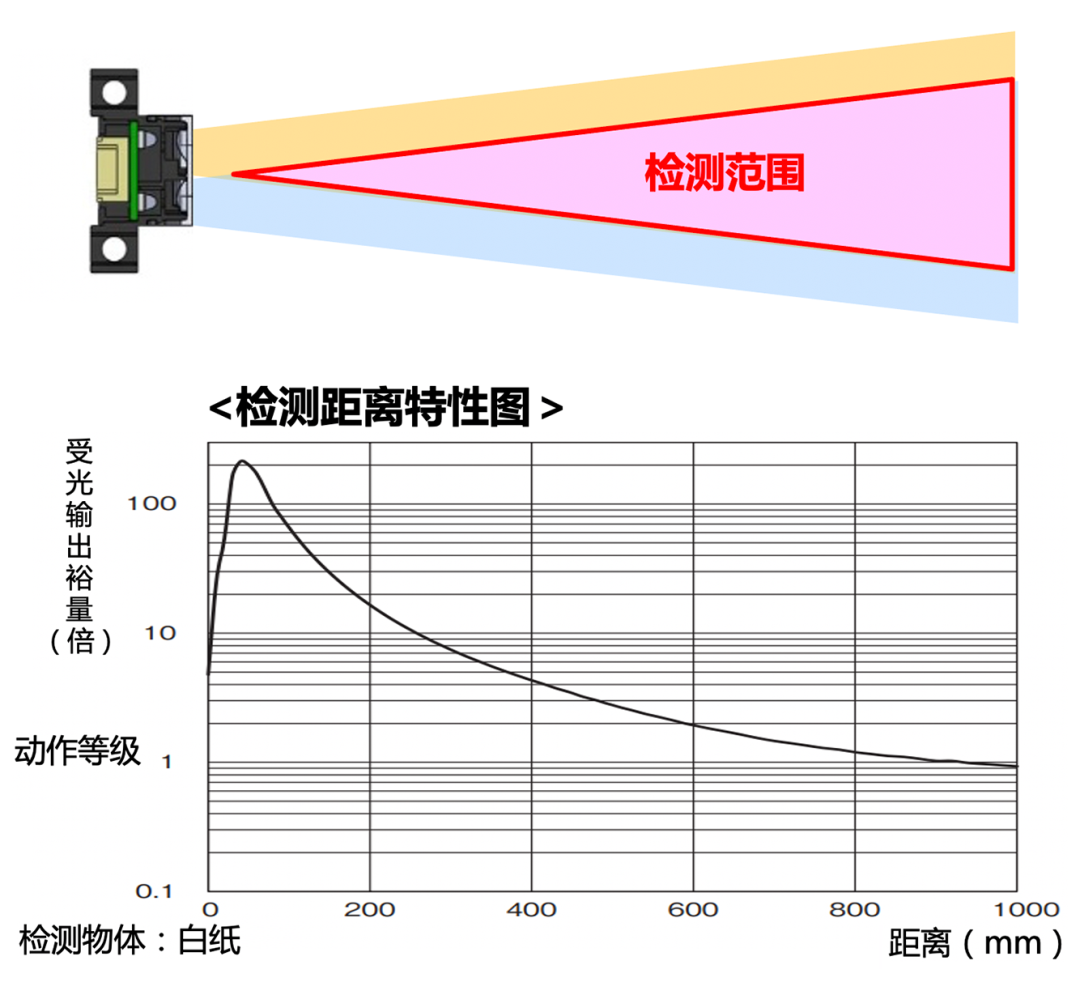

不仅如此，根据光学镜头设计，如下面检测距离特性图所示，扩散反射型传感器可以检测到远距离的物体，而限定反射型传感器还能检测到低反射率物体和光泽物体、透明物体，当检测范围有限制且待检测物体的背后有不想检测的物体(背景)时效果显著。
扩散反射型
检测范围无限制
限定反射型
检测范围有限制
限定反射型传感器：
B5W-LB型系列的特点

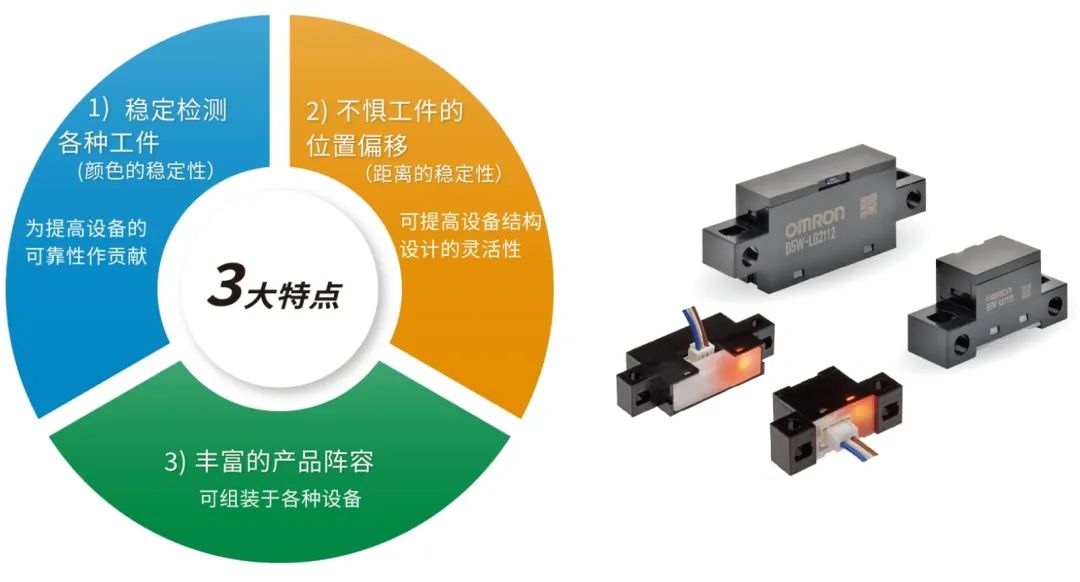

欧姆龙的设备内置专用B5W-LB型限定反射型传感器为客户提供3大价值。
01
采用4种超环面透镜、实现工件的稳定检测，可为提高设备的可靠性作贡献。
02
检测范围广，不惧工件的位置偏移，使设备结构设计的灵活性得到提高。
03
附带动作指示灯，通过电源电压等丰富的产品阵容，可组装于各种设备。
PART/1
稳定检测各种工件
（颜色的稳定性）
限定反射型传感器B5W-LB型系列通过其光学特性，可稳定检测传统反射型光电传感器难以检测的镜面、黑色及透明物体等。可为提高设备的可靠性作贡献。
以往课题
由于传统光电传感器对镜面、黑色、透明物体等的检测不稳定，所以可能会导致设备动作不良或装置的暂停等。
解决！
如果是欧姆龙的限定反射型传感器，则可稳定检测各种工件，为提高设备的可靠性作贡献。
兼顾颜色与距离的稳定性！灵活运用光学模拟的镜片设计
黑色、透明物体反射光量较少，因此检 测不稳定。

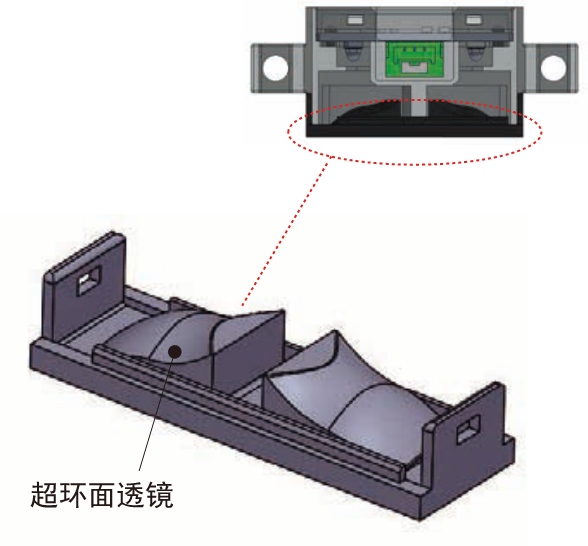

凭借由4种超环面透镜组成的欧姆龙自行设计的结构，只需微弱的光即可实现稳定检测。
PART/2
不惧工件的位置偏移
（距离的稳定性）

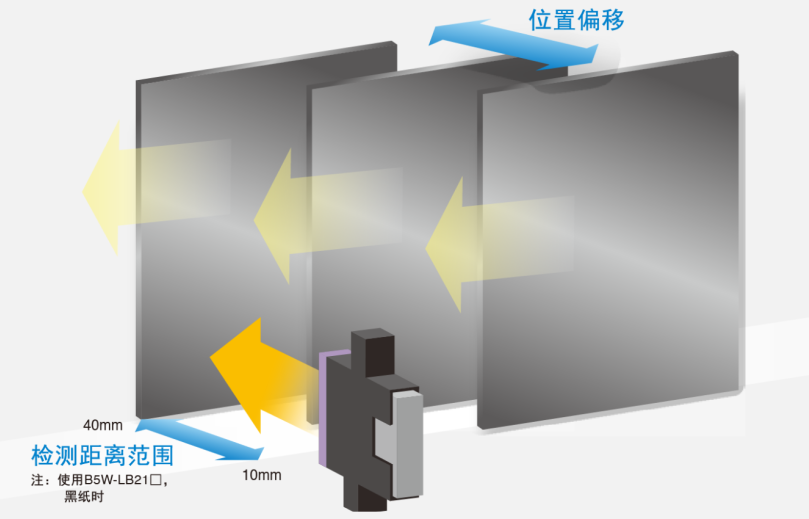

限定反射型传感器 B5W-LB型系列采用可在宽广范围检测各种工件的光学设计，即使工件位置偏移也能实现稳定检测。有效提高了设备结构设计的灵活性。
以往课题
传统光电传感器可检测黑色、透明物体的范围狭小，所以需要采用确保工件位置不会偏移的设备结构设计。
解决！
如果是欧姆龙的限定反射型传感器，即使工件位置偏移也可实现稳定检测。可提高设备结构设计的灵活性。

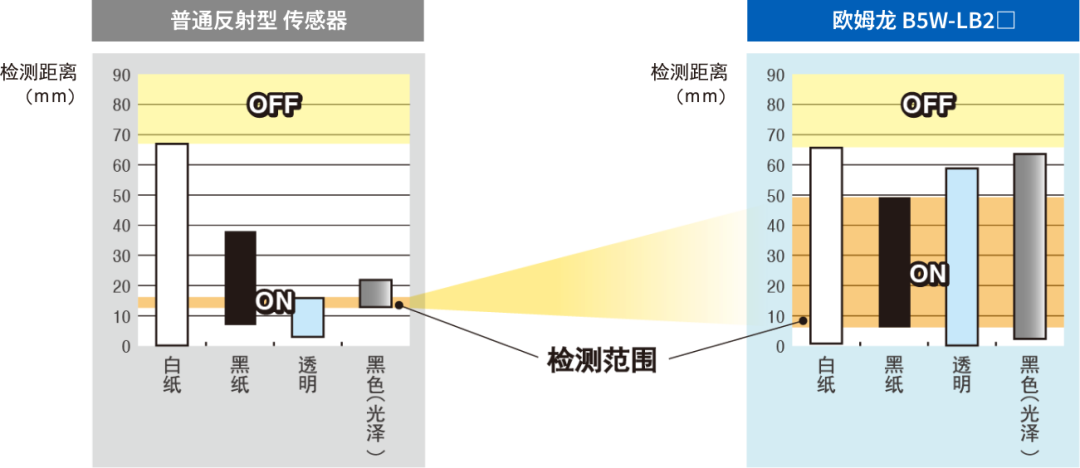

可在宽广的检测范围内检测各种颜色的物体

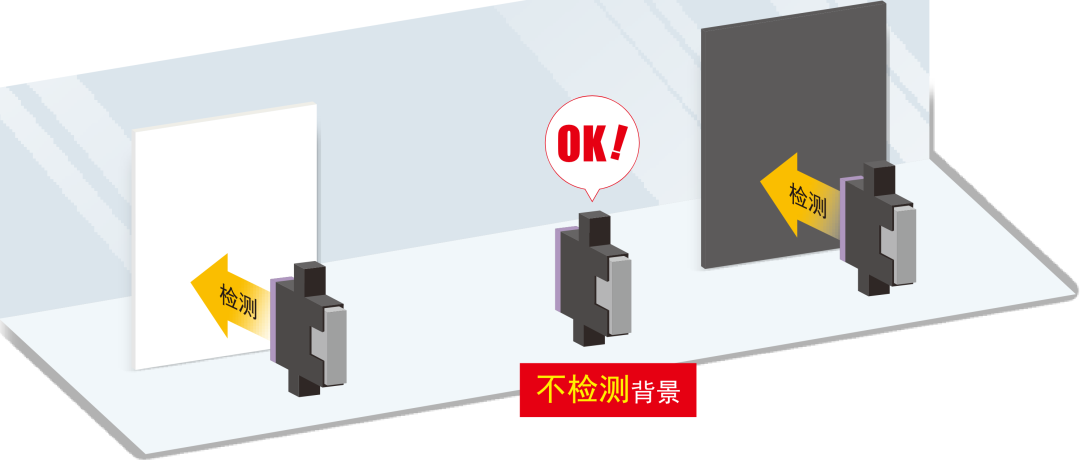

限定反射型传感器：B5W-LB型系列不受背景影响，可切实检测想要检测的物体。可提高传感器设置场所的灵活性，并为实现设备的小型化作贡献。

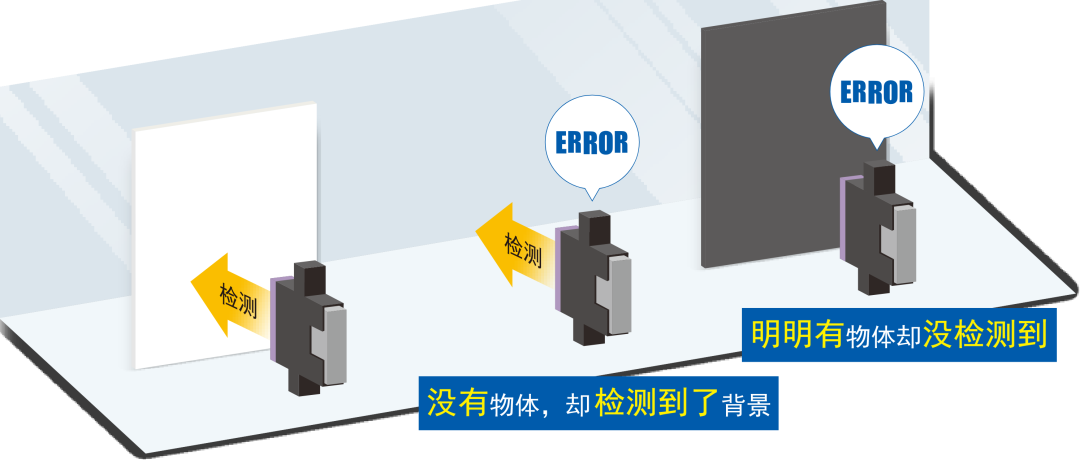

以往课题
在传统光电传感器上：
①使白色工件位于检测距离后就无法检测到黑色物体。
②使黑色工件位于检测距离后，即会检测到白色背景。
解决！
如果是欧姆龙的限定反射型传感器，则不会受到工件颜色或背景的影响，可切实检测到工件。可提高设备结构设计的灵活性，还可为实现设备的小型化作贡献。

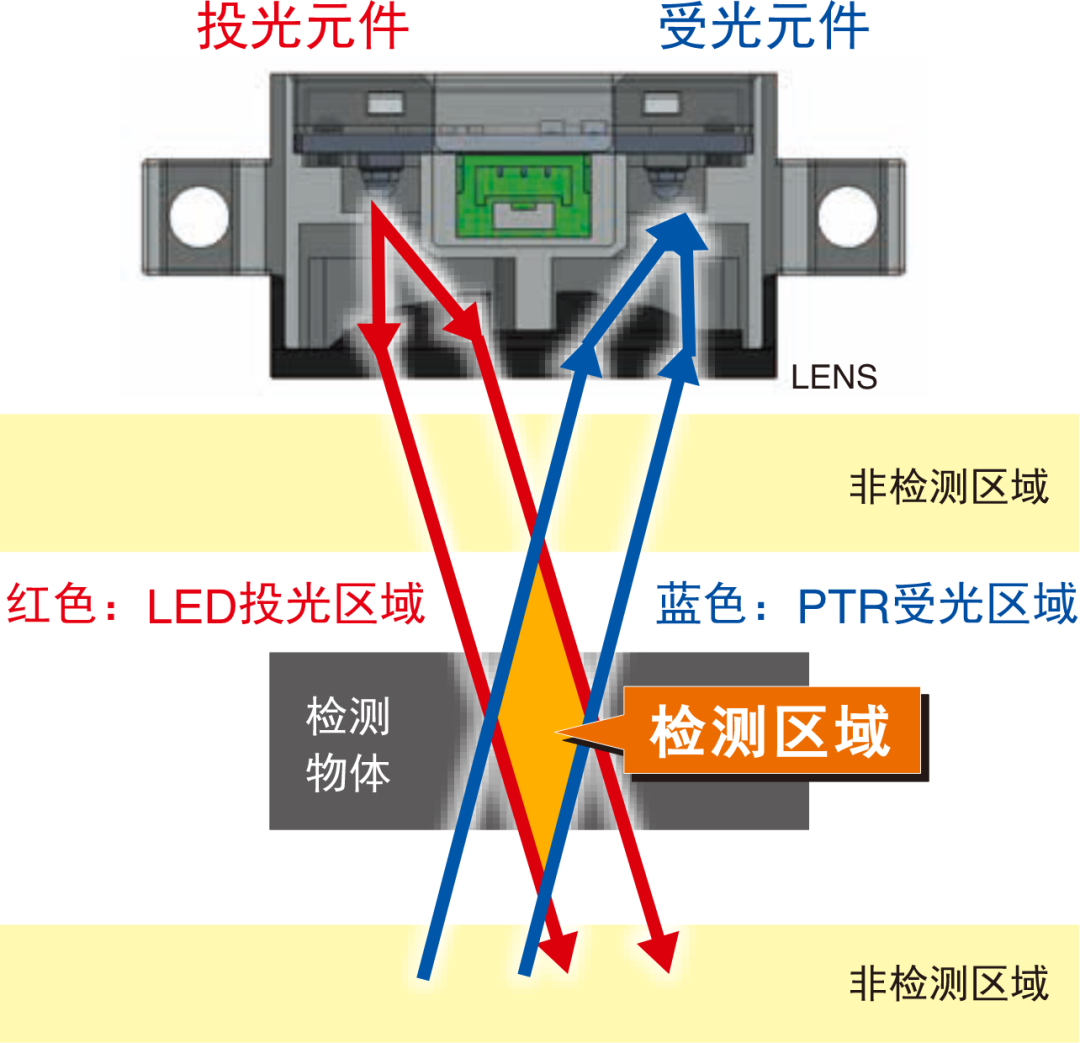

限定反射型传感器的光学特性
采用设置朝向为以投射光束(右图红线部分)和受光区域(蓝线部分)为目标的检测区域、可捕捉检测物体表面正反射光成分的光学设计。
PART/3
丰富的产品阵容
限定反射型传感器B5W-LB型系列除了具有检测距离和尺寸优势以外，还附带指示灯，可通过电源电压等丰富的产品阵容组装于各种业务专用设备、装置。
以往课题
而设备内置专用微型光电传感器上则存在下述课题。
①由于没有动作指示灯而不便进行工件位置调整。
②在业务专用设备等普通24V电源环境下不可直接使用。
解决！
如果是欧姆龙的限定反射型传感器，则可通过其丰富且用途的产品阵容组装于各种业务专用设备、装置。

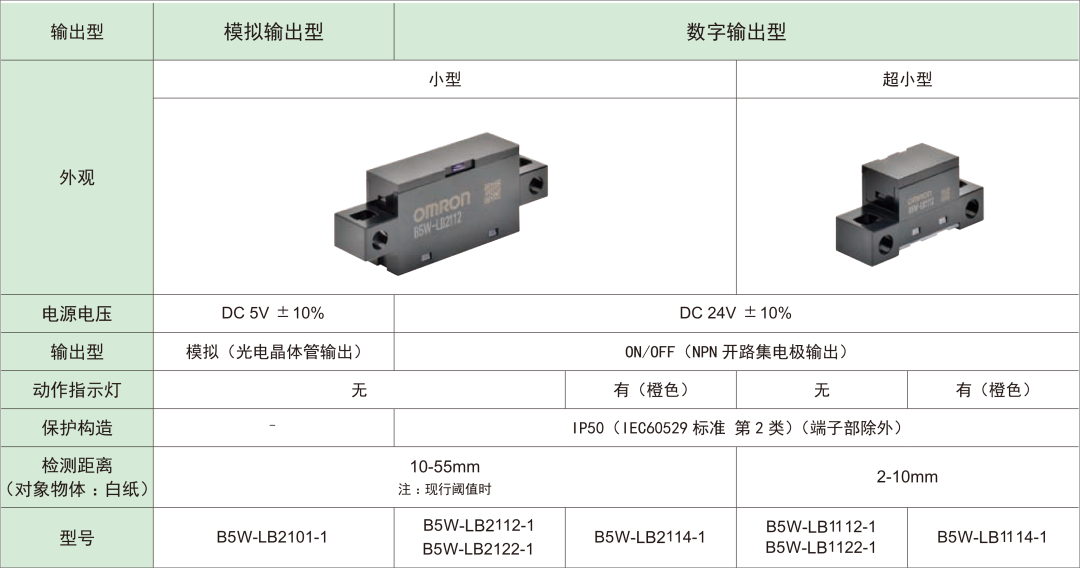

限定反射型传感器
B5W-LB型系列 产品阵容
最适用于业务专用设备的24V规格
最适合在想要结合应用对阈值进行微调时使用。

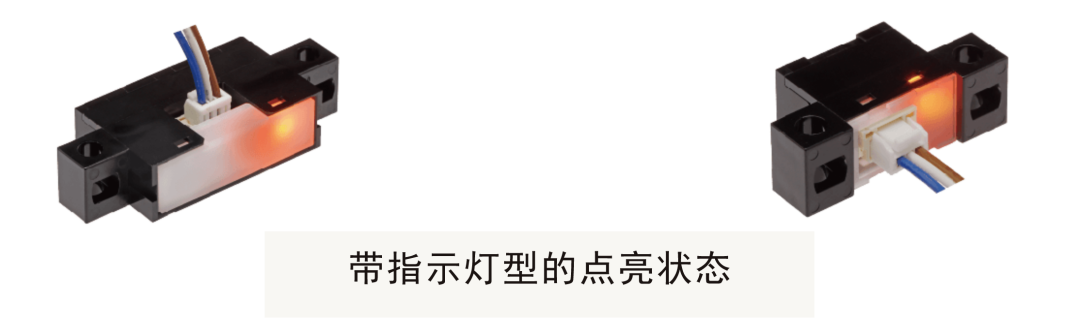

可通过指示灯确认传感器的动作状态，实现维护（设置调整等）的效率化
扩散反射型传感器：
B5W-DB型系列的特点
欧姆龙的设备内置专用扩散反射型传感器: B5W-DB型系列具有以下特点。
PART/1
可执行长距离检测
所以可以检测远离设备的物体
卫生设备
非接触式开关

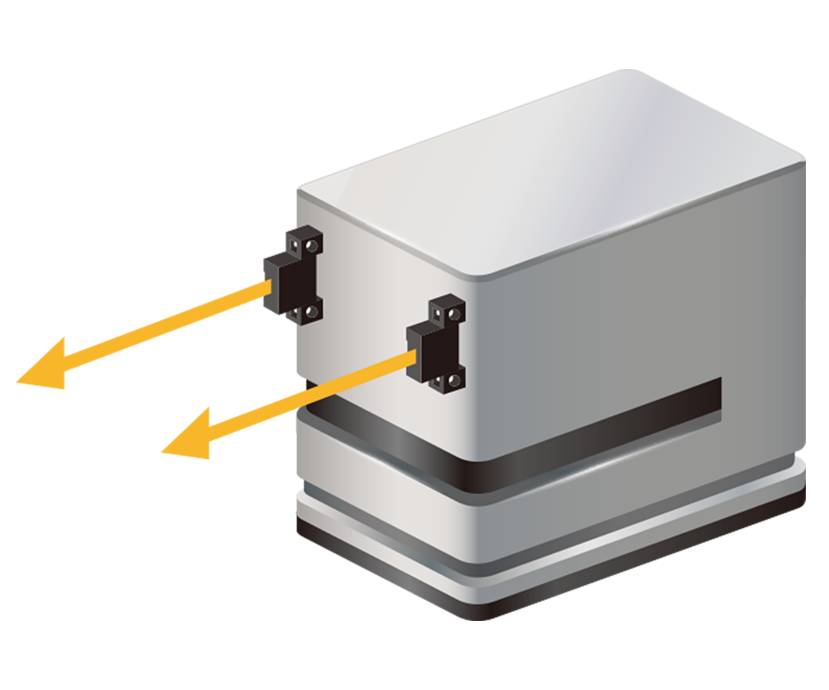

无人搬运机
障碍物检测
根据设备设置场所的不同，有时可能存在不想检测的背景物体等物体，所以我们还备有检测距离可变型B5W-DB11A1-A型。
PART/2

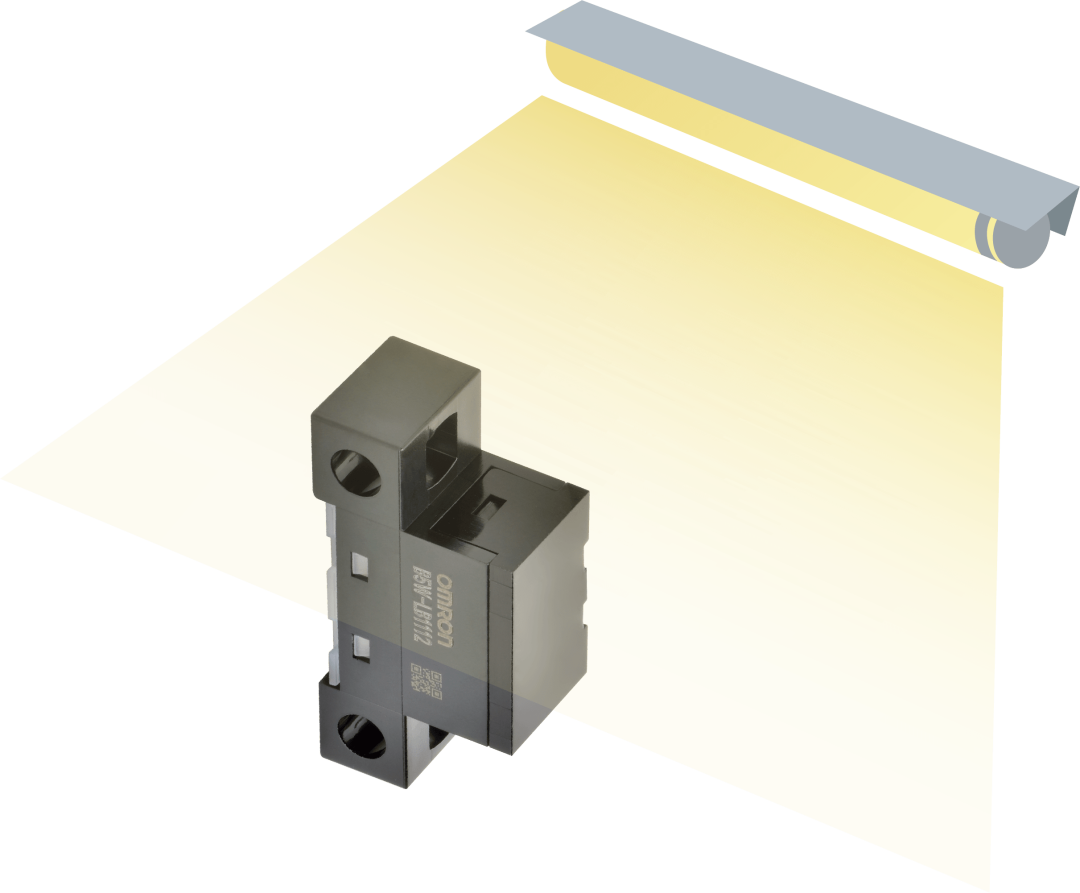

采用了不易受到
环境干扰光影响的设计
* 请确保传感器受光面不会受到外部光线直接照射，并在确认实际环境下不会因环境干扰光而导致误动作后再使用。
PART/3

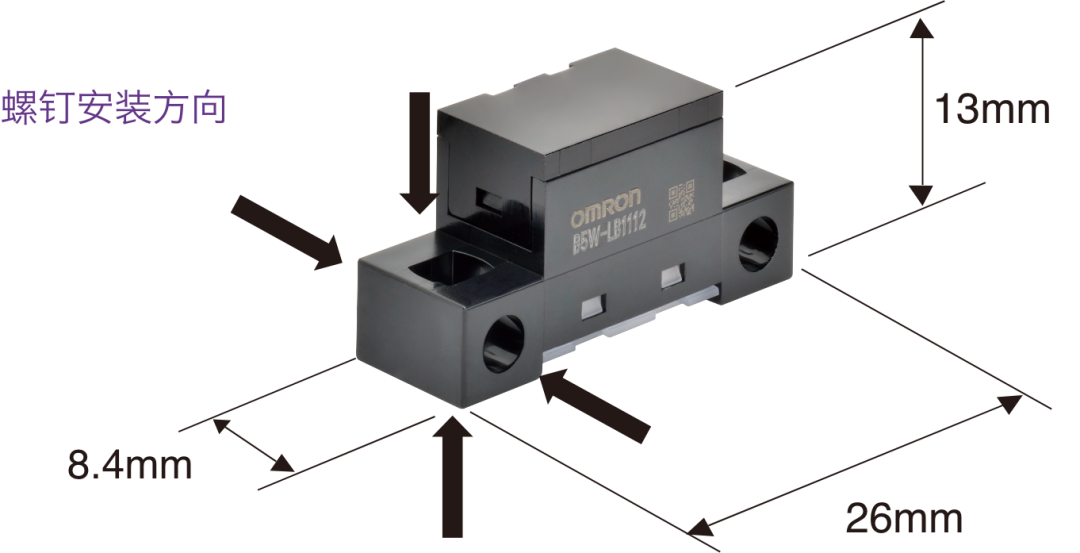

采用易于设备组装的较小型、精简形状，且可从4个方向进行螺钉安装，有效提高了设备结构设计的灵活性。
为了有效利用欧姆龙的设备内置专用反射型光电传感器：B5W型系列产品，我们通过实际应用事例，详细讲解客户的课题和要求及其解决方案。
