电压互感器的高压绕组是什么
电压互感器（Voltage Transformer）是用于测量或保护系统中高压电压的电力设备。主要由两个绕组组成：高压绕组和低压绕组。
高压绕组是电压互感器的主要部分，用于承受和测量高电压。通常由大于等于电网额定电压的绝缘材料绕成，并具有合适的绝缘系统和绝缘结构以确保高压绕组在正常运行时能维持安全。
通过高压绕组，电压互感器将高电压信号转换为低电压信号，以便测量和监测。低电压绕组将高压信号变换成可适用于测量仪表或保护设备的低电压信号，通常为标准化的数值，例如110V或220V。这使得用户能够通过连接测量仪表或保护设备来获得电网中高电压的准确测量值。
Vv接线方法：遍及用于中性点绝缘
系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，仅仅“口”没闭住，称为Vv接，此接线方法可以俭省一台电压互感器，可满意三相有功、无功电能计量的恳求，但不能用于测量相电压，不能接入监督系统绝缘情况的电压表。
电压互感器V/V接法
V/V接法原理图

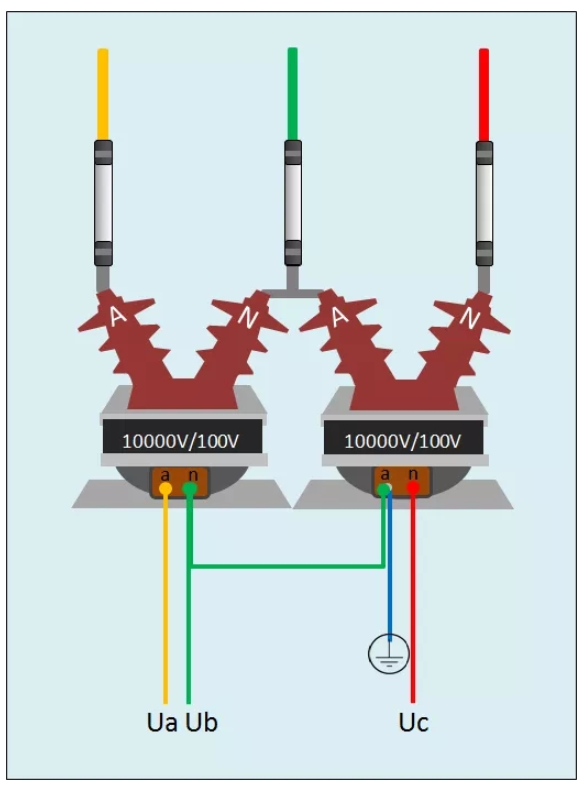

V/V接法3D表示图
电压互感器vv接法常见故障
电压互感器（Voltage Transformer）的VV接法是常见的接线方式，表示高压绕组和低压绕组均为相序一致的主绕组，且二者的极性一致。
以下是VV接法常见的故障：
1. 二次侧开路故障：二次侧发生开路故障时，即低压绕组出现断路或连接不良，会导致互感器的输出信号失真或无输出。可能的原因包括接线螺栓松动、绝缘破损或接线错误等。
2. 绕组短路故障：高压绕组或低压绕组发生短路故障时，会导致电流异常增大，可能引起互感器过热、绝缘击穿，甚至损坏绕组。
3. 极性接反：如果高压绕组和低压绕组的极性接反，即两端极性颠倒，会导致互感器输出信号的相位相反，使得测量或保护系统运行不正常。
4. 绝缘击穿故障：互感器的高压绕组或低压绕组遭受绝缘击穿时，可能会导致互感器故障或损坏，甚至可能引起短路、火灾等严重后果。常见的击穿原因包括过电压、绕组表面污秽导致的闪络，或绝缘材料老化等。
互感器故障还可能涉及其因素，如绕组接地故障、绝缘老化等。为了保证电力系统的安全运行，互感器的定期检测、维护和保养非常重要。
