基于IC555的光反射传感器电路设计

时间:2025-07-24  作者:Diven  阅读:0

这里发布的 DIY 项目是使用 IC555 和 TCRT5000模块的光电反射传感器。这些传感器光电传感器,这意味着依赖于光或光,不需要与任何其物体接触即可感应。当反射器和光传感器之间的光束受到干扰时,即传感器发送电信号时。这些电气警报是输出单元的信息。如今,光反射传感器被用于各种项目,如接近传感、位置检测器、机器人等。相处融洽,我们发布了一个工作范围为2mm至10mm的DIY项目。

基于IC555的光反射传感器电路设计

但在此之前,让我们看看光反射传感器可以用于什么。通常用于检测反射物体:存在或不存在。比如,可以用来检测沿途是否存在障碍物。还可以确定与实体的距离。

这里使用的模块是TCRT5000具有红外 LED 和内部制造的光电晶体管。我们经常可以在电路板上看到TCRT5000集成了 LM393
等电压比较器芯片和旁边的可调电位器。使用该模块的主要优点是其高灵敏度,因为发射器和接收器都位于同一单元中,并提供模拟和数字输出。

模拟输出:当模块TCRT5000反射红外线时,输出从 0V 上升到 3V DC。根据落在其上的红外线的强度,实现的输出本质上是模拟的。

数字输出:同样,当模块TCRT5000反射红外线时,输出从逻辑低电平 (0) 上升到逻辑高电平 (1),并且本质上是数字的。

使用555的DIY光反射传感器的电路描述

使用555的DIY光反射传感器电路如图1所示,并围绕定时器IC 555和光反射传感器模块TCRT5000构建。定时器 IC 555
配置为单稳态多谐振荡器模式,该模式从TCRT5000模块触发。为了限制 IR 的电流,LED 在模块内部制造TCRT5000并连接一个 470Ω
(R1),如电路图所示。

使用 555 的光电反射式传感器

最初,(即模块未检测到红外线)IC 555的触发引脚为高电平,因为IC
555的输出为低电平。但是当模块检测到红外线时,内部光电晶体管开始导通,从而诱导晶体管 T1 开始导通。现在,晶体管 T 1 的集电极电压变低,迫使 IC
555 的触发引脚变低。IC 1 的触发引脚(引脚 2)处的低电压使输出高电平持续 1 秒。高输出使 LED1 发光并驱动晶体管 T2
处于导通状态,这进一步使压电蜂鸣器产生声音。音频和视觉指示(LED 和压电蜂鸣器)表示光反射器传感器模块接收红外线。

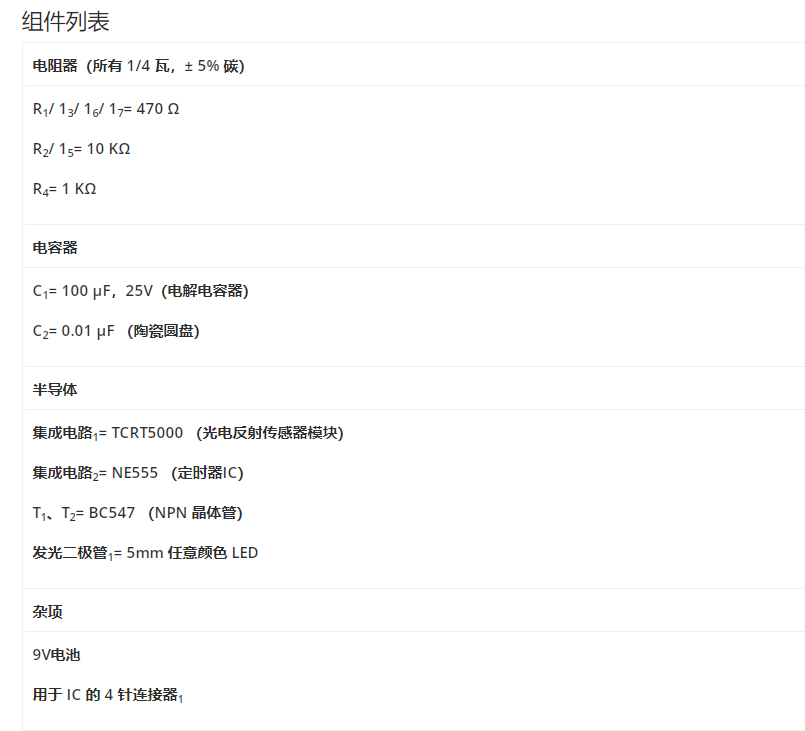

注意: 虽然传感器模块具有用于滤波器误触发的外壳,但阳光会触发电路。电路测试必须在只有人造光的房间内进行。
