概述
RX23E-A系列微控制器配备模拟前端，无需校准即可测量温度、压力、流量和重量，精度优于0.1%，是高精度传感、测试和测量设备的理想之选。采用了瑞萨的RXv2 CPU内核，在DSP/FPU运行中表现很好，可以单芯片实现高精度测量、控制和通信。
本实验将实现使用RX23E-A对外部电阻式传感器PT100进行温度测量。
实验目标
获得用瑞萨Smart Configurator实现AFE和DSAD的实践经验。
了解如何配置AFE和DSAD。
实验材料
1块RX23E-A Local Board，1个PT100
1套EZ-CUBE2
1根MICro USB线
e2 studio 2023-04及以上
CC-RX v3.05.00及以上
技能要求
熟悉C语言及嵌入式编程知识
了解Smart Configurator及e2 studio IDE的用法
时间
30分钟
实验部分
安装和准备
创建RX23E-A工程
添加Component - 定时器
添加AFE和DSAD
1
安装和准备
本节学习如何搭建实验以及如何将套件连接至电脑端。
1.1 首先确保已安装所有实验工具
e2 studio 2023-04及以上版本
CC-RX编译器 v3.05.00及以上版本
PC Tool
1.2 本实验将用到如下组件
一块RX23E-A Local Board，一个PT100，一套EZ-CUBE2，一根MICro USB线。

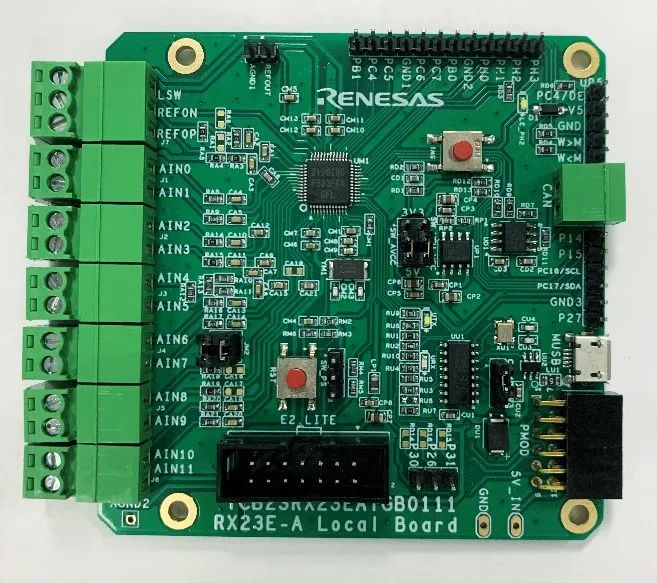

请注意RX23E-A Local Board上的跳线帽位置。
| MCU选择USB直接供电：5V | MCU选择LDO供电：3.3V | |
| SW_AVCC | 连接2-3 | 连接1-2 |
| SW_MCU_AVCC | 连接2-3 | 连接1-2 |
| CH340G-V3 | 连接1-2 | 连接2-3 |

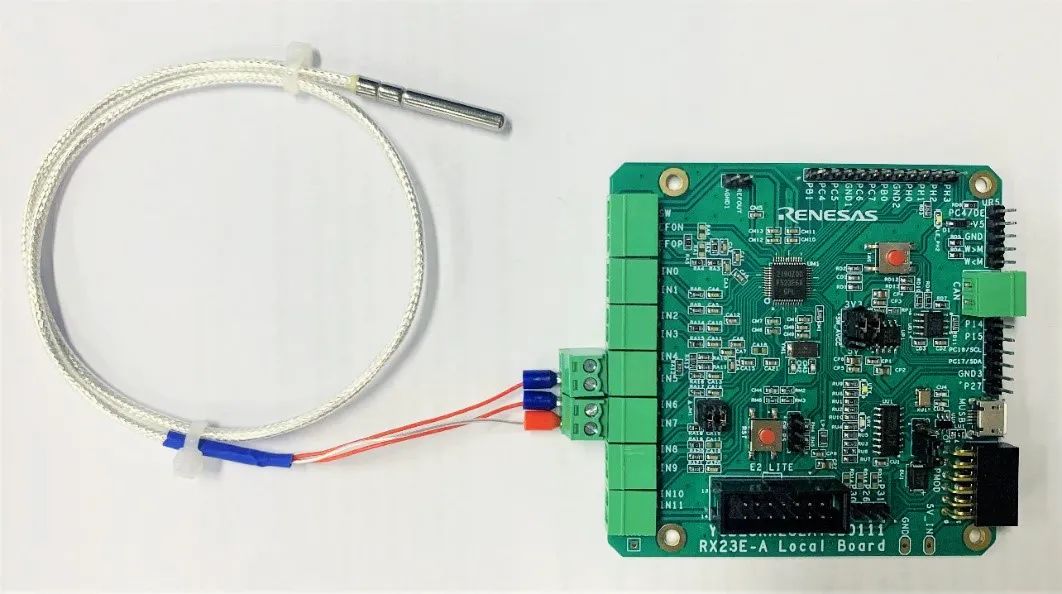

1.3 将PT100插在RX23E-A Local Board 的接头J3和J4上
请注意接线位置。

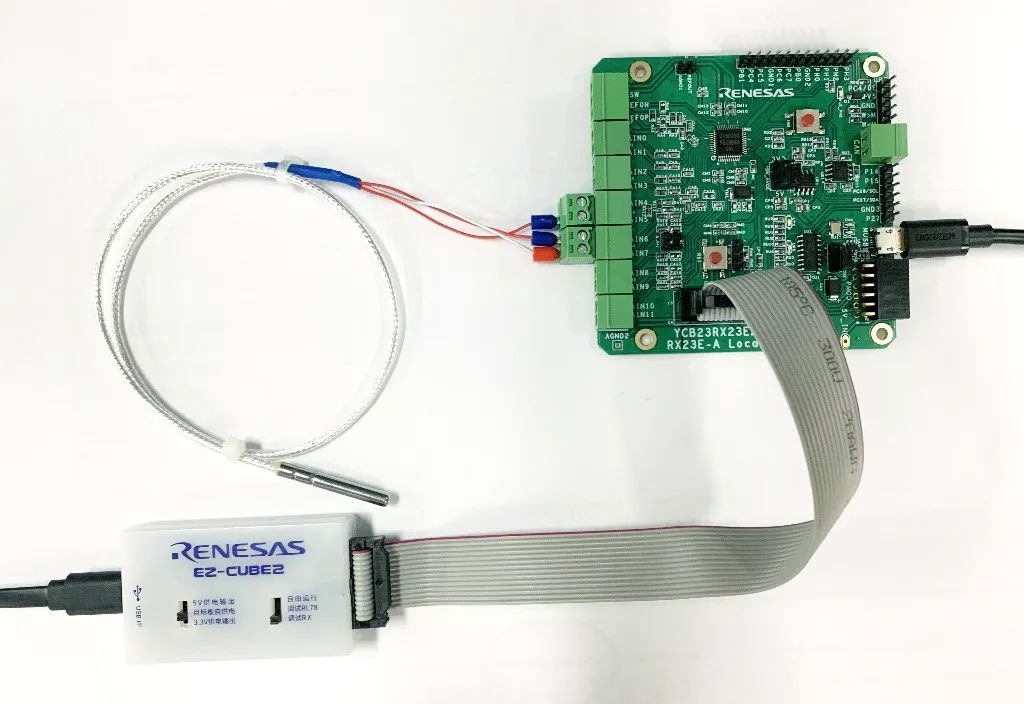

1.4 EZ-CUBE2套件中的Micro USB线一端接PC，另一端接EZ-CUBE2。

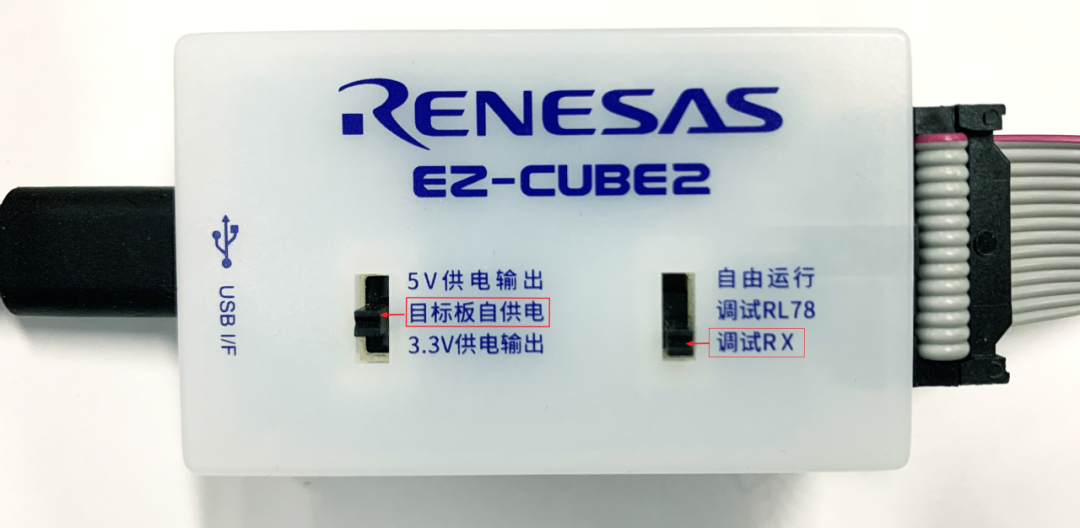

EZ-CUBE2上的拨档开关分别为“目标板自供电”、“调试RX”。EZ-CUBE2套件中的14p排线一端接EZ-CUBE2，另一端接RX23E-A Local Board的E2_LITE接口。
连接Micro USB线，使用Micro-USB线连接RX23E-A Local Board，Micro USB线一端接PC，另一端接RX23E-A Local Board的MUSB接口。
