本文介绍了紫外波前传感器在半导体检测中的应用。详细阐述了其在晶圆检测、芯片检测、封装检测以及光学元件检测中的具体应用。指出紫外波前传感器能够提供高精度的检测数据，帮助工程师及时发现问题并进行修复，从而提高产品质量和生产效率。

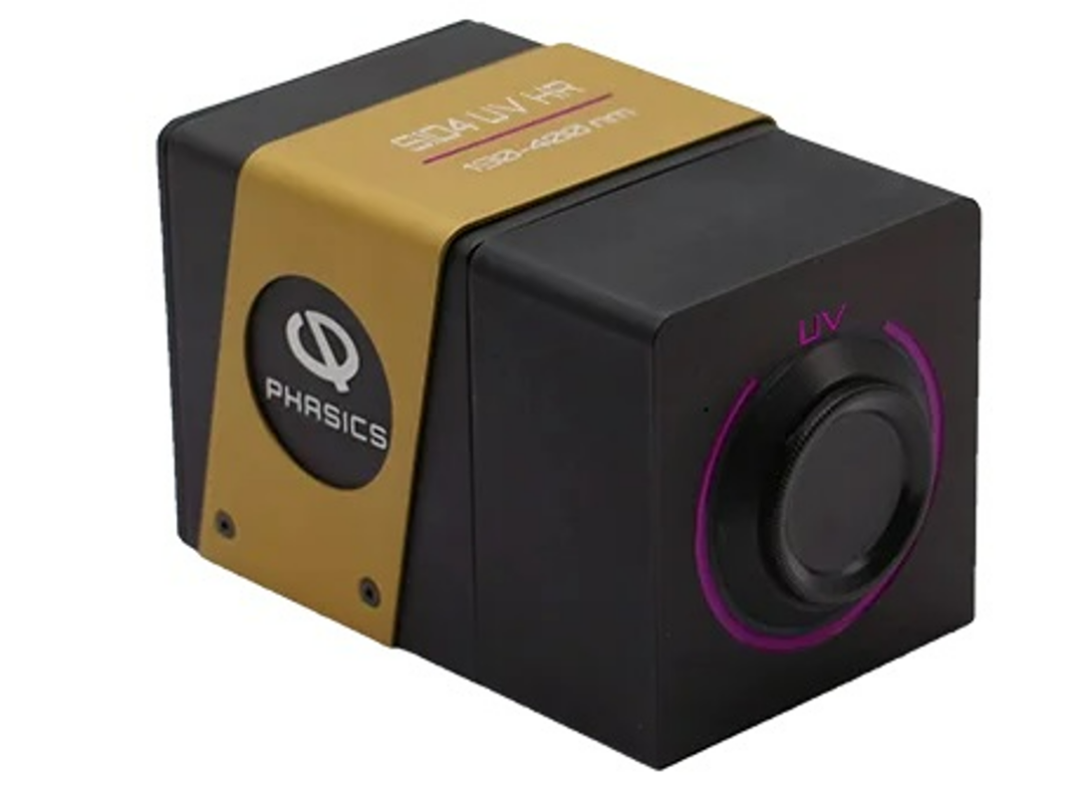

上海昊量光电设备有限公司推出全新一代高分辨率紫外波前传感器，探测波段覆盖190-400nm。该高分辨率紫外波前传感器具有可测试汇聚光斑，高动态范围，大通光面（13.3mm x13.3mm），高分辨率(512x512)，消色差，震动不敏感等特点。半导体技术在现代社会中是越来越重要的配件。随着半导体器件尺寸的减小和集成度的提高，对检测技术的要求也越来越高。紫外波前传感器作为高精度的光学检测手段，在半导体检测领域有着了越来越重要的作用，应用范围也越来越。
工作原理：

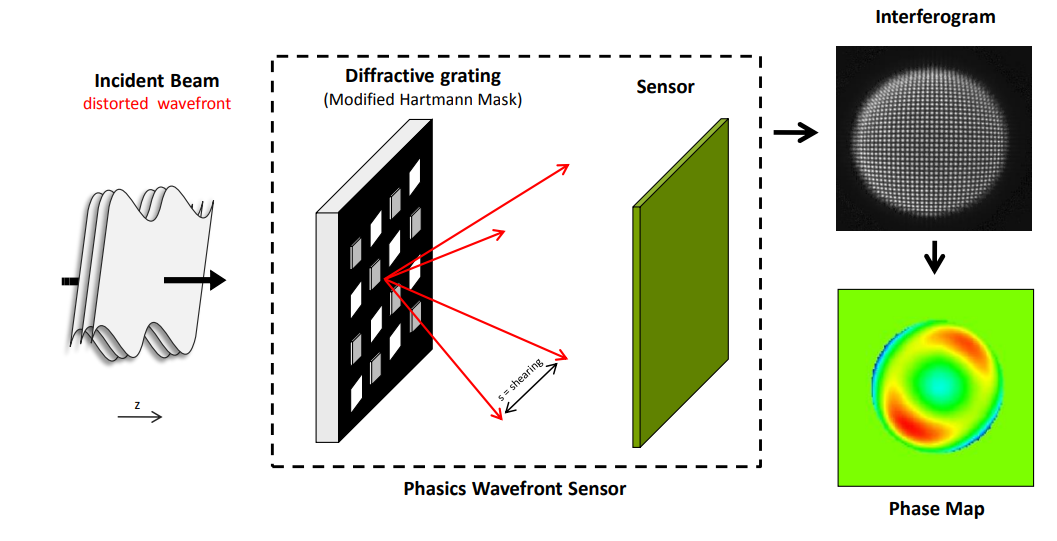

昊量光电推出的紫外波前分析仪基于四波剪切干涉的原理。四波剪切干涉技术克服了传统哈特曼传感器的局限性，可以直接检测汇聚的激光，同时获得相位时需要的像素点大大减少，从而具有高分辨率、高灵敏度和宽动态范围，消色差等优势。AUT-SID4-UV-HR紫外波前分析仪由高分辨率的相机和二维衍射光栅构成，激光通过光栅后，待检测的激光波前分成四束，两两进行干涉，对干涉条纹进行傅里叶变换，提取一激光的信息和零级光的信息，利用傅立叶变换进行相关的计算，计算出待测波前的相位分布，以及强度分布等。
波前分析仪在半导体领域的应用：
半导体行业的光刻系统依赖于极其复杂的激光源和光学系统。PhasICs公司SID4 系列波前传感器涵盖从紫外线（UV,190nm）到长波红外（LWIR,14um）的范围，已被证明在半导体行业中非常有价值，可用于鉴定此类光学系统的设计波长。越来越多的研发或制造工程师将SID4 波前传感器用于激光源和光学系统的对准和计量。
波前传感器可在单次测量中获得完整的激光特性。波前传感器是支持光刻系统制造商和集成商校准、鉴定和监控其紫外光源和系统的理想工具。在整个光刻过程中，都会对晶圆进行检查。晶圆的检测是晶圆制造过程中的关键部分。昊量光电推出的高分辨率紫外波前分析仪结合了高动态范围、纳米波前灵敏度和高分辨率，是集成在晶圆检测机中的绝佳候选者。
1
晶圆检测：可以检测晶圆表面的缺陷、薄膜厚度、平整度等参数。
晶圆表面形貌测量：紫外波前分析仪可以通过配合望远系统，通过测量打到晶圆表面光的反射确定晶圆表面的形貌特征。
薄膜厚度测量：波前分析仪可以对薄膜进行双透射测量，根据相位变化，从而确定薄膜的厚度或者得到薄膜的均匀性特征。这对于控制半导体制造过程中的薄膜沉积和蚀刻工艺非常重要。
半导体制造过程监测：在半导体制造过程中，波前分析仪可以实时监测晶圆的表面形貌和光学特性，以确保制造过程的一致性和质量。可以帮助工程师及时发现问题并进行调整，从而提高生产效率和产品质量。
2
芯片检测：可以检测芯片表面的形貌、结构、电路布局等参数。
波前传感器可以用于检测芯片封装后的光学性能，如光功率、光束质量等。这对于确保芯片在封装后的可靠性和性能非常重要。同时波前传感器可以通过高速测量和数据处理，实现快速检测，提高生产效率。随着人工智能和自动化技术的发展，波前分析仪可能会与这些技术相结合，实现自动化检测和分析。这将有助于减少人为误差，提高检测效率和准确性。
3
封装检测：可以检测封装后的芯片的焊点质量、封装材料的折射率分布等参数。
利用波前分析仪可以检测封装过程中产生的各种缺陷，如焊点空洞、引线偏移、芯片倾斜等。通过分析波前的相位和振幅变化，可以定位缺陷的位置和大小。波前分析仪可以评估封装后的芯片质量，如焊点的可靠性、引线的连接强度等。通过测量波前的散射和反射情况，可以判断封装质量的优劣。过程监控：在封装过程中，波前分析仪可以实时监测波前的变化，从而及时发现封装过程中的异常情况。这有助于提高封装的成功率和生产效率。波前分析仪在芯片封装检测中具有重要的应用价值，可以帮助工程师提高封装质量、降低生产成本和提高生产效率。随着封装技术的不断发展，波前分析仪的应用领域还将不断拓展。
4
光学元件检测：可以检测透镜、反射镜等光学元件的表面形貌和折射率分布。
波前分析仪可以测量透镜或者透镜组，平面反射镜，球面反射镜的表面面型、曲率半径、折射率分布，透射波前变化，MTF传递曲线等参数，从而评估透镜或者透镜组的质量和性能。

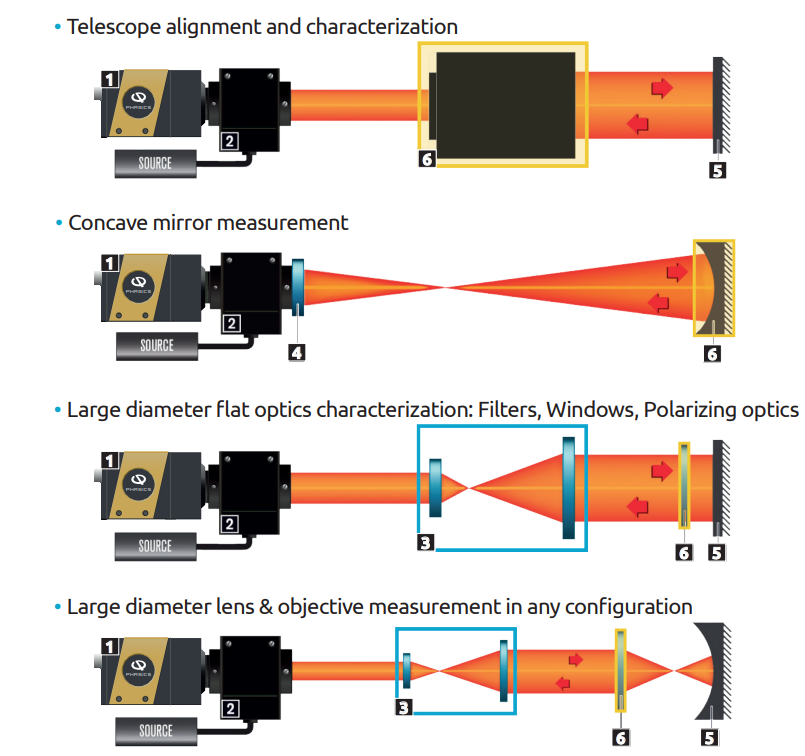

波前分析仪用于不同光学元器件的检测

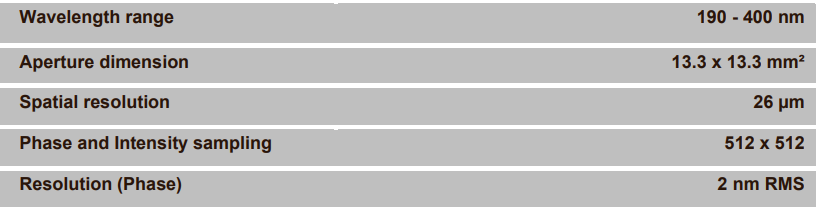

紫外波前分析仪指标参数：
：
紫外波前传感器作为高精度的光学检测设备，在半导体检测领域具有广阔的应用前景。随着波前分析仪技术的不断发展和成本的降低，相信紫外波前传感器将会在半导体产业中有着越来越重要的作用。
