贴片电阻的精度表示什么

时间:2025-05-01  作者:Diven  阅读:0

贴片电阻的精度表示其阻值与标称阻值之间的最大偏差范围。 例如,一个标称阻值为100欧姆、精度为±1%的贴片电阻,其实际阻值可能在99欧姆到101欧姆之间。精度越高,电阻的实际阻值就越接近标称阻值,电路工作的稳定性和可靠性也就越高。

贴片电阻的精度表示什么

贴片电阻的精度通常用字母或百分比来表示。常见的精度等级包括:

  • F (±1%): 代表电阻的实际阻值在标称阻值的±1%范围内。

  • G (±2%): 代表电阻的实际阻值在标称阻值的±2%范围内。

  • J (±5%): 代表电阻的实际阻值在标称阻值的±5%范围内。

  • K (±10%): 代表电阻的实际阻值在标称阻值的±10%范围内。

  • M (±20%): 代表电阻的实际阻值在标称阻值的±20%范围内。

在选择贴片电阻时,需要根据电路的具体要求选择合适的精度等级。对于精度要求高的电路,例如精密测量仪器,需要选择精度更高的电阻;而对于精度要求不高的电路,例如电源指示灯,可以选择精度较低的电阻。

猜您喜欢

贴片电阻上的47B标识代表其阻值为47欧姆,误差为±0.1%。 字母B对应的就是0.1%的精度。这意味着实际测量的阻值应该在46.953欧姆到47.047欧姆之...
2024-11-29 10:25:46

电流检测电阻作为重要的电子元器件,应用于各种电路设计中。泰科电子(TE Connectivity)作为全球领先的电子元器件供应商,其电流检测电阻以高品质和多样化...
2013-06-04 08:41:30

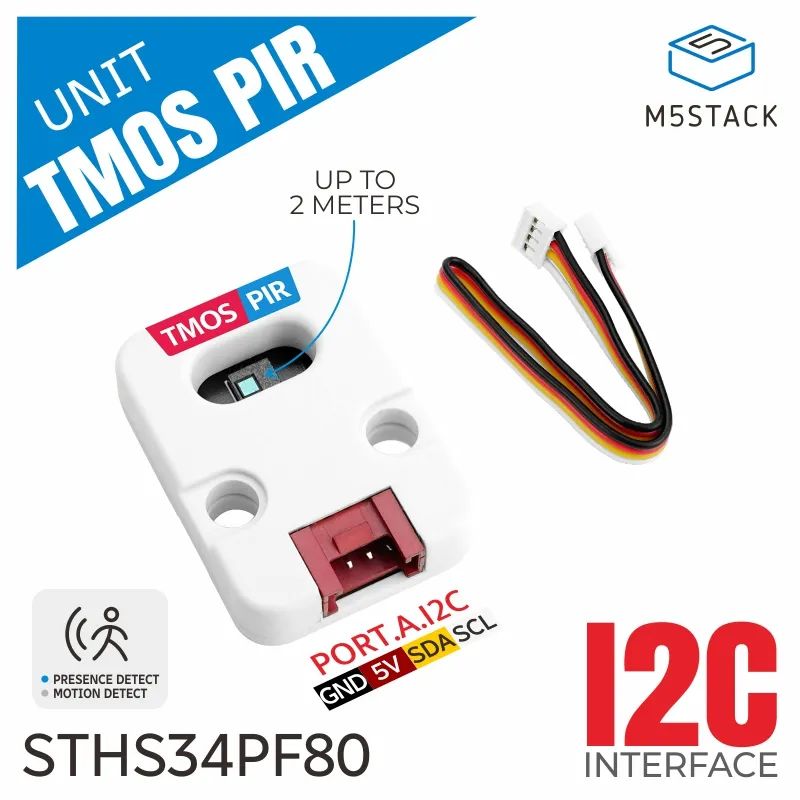

TMOS又叫Thermal MOS,该传感器在制造时采用独有的CMOS-SOI工艺技术。TMOS的工作原理是将物体发射的红外辐射集成到其视野(FoV)中。这种辐...
