常规的热泵装置一般配置有多种工作模式，以便与各种应用场合相互匹配使用。热泵装置的电路系统中，通常都会在市电输 入端与机组之间设置有保护电路，该保护电路主要用于在输入端出现过流或过压的情况下及时切断机组与市电输入端的通电连接。

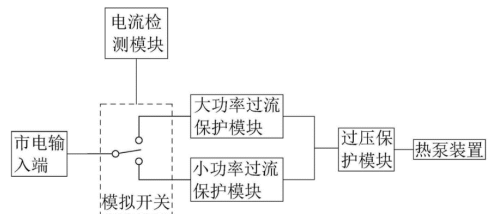

本文介绍热泵装置保护电路，包括检测市电输入端输入电流的电流检测模块、大功率过流保护模块、小功率过流保护模块以及配置有两路输出的模拟开关，电流检测模块被配置为根据市电输入端输入电流的大小输出高低电平，模拟开关被配置为根 据控制端电平高低将输入端与其中一路输出端接通，电流检测模块输出端与模拟开关控制端相连，模拟开关输入端与市电输入端相连，模拟开关两个输出端分别与大功率过流保护模块以及小功 率过流保护模块相连。

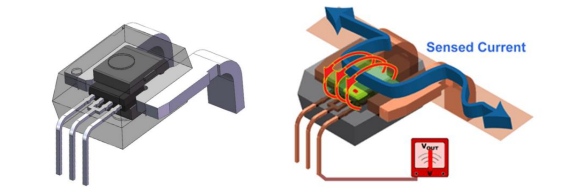

电流电压转换单元包括型号为AH950（可替代ACS758)的线性电流传感器芯片，AH950是专为大电流检测应用开发的隔离集成式电流传感芯片，内置0.1mΩ的初级导体电阻，有效降低芯片发热支持大电流检测：±50A, ±100A, ±150A, ±200A。
其内部集成独特的温度补偿电路以实现芯片在-40到125℃全温范围内良好的一致性。出厂前芯片已做好灵敏度和静态（零电流）输出电压的校准，在全温度范围内提供±2%的典型准确性。
AH950芯片应用特点：
快速的输出阶跃响应时间：4μs ；
单电源供电：4.5-5.5V，65kHz信号带宽；
零磁滞，内部导体电阻：120uΩ，输出电压2.5V或50%VCC；
极其稳定的静态输出电压，工作温度-40℃～125℃；
检测范围：±50A，±100A，±150A，±200A；
封装形式：CB-2-3（PFF）；
