项目名称：温湿度传感报警系统
设计思路：项目使用RT-Thread系统和PSOC6开发板，实现一个温湿度报警系统。该系统通过wifi连接将数据上传至OneNET云，后经过前端开发，可以使数据清晰的展示。并且在温湿度高于或低于某一数值时，蜂鸣器就会报警。
项目的优势：利用简单的构建实现了对温湿度的实时监控，操作简单，成本较低。

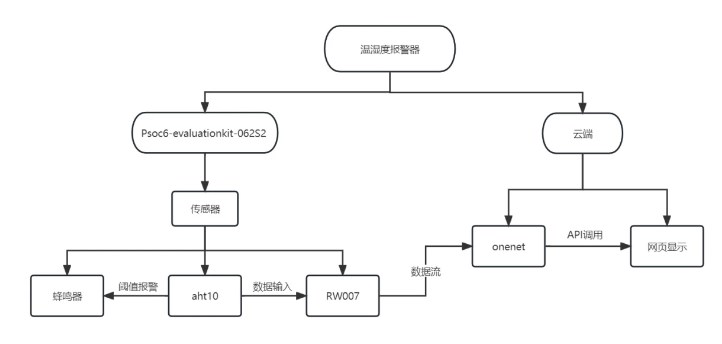

流程图
硬件部分
软件部分

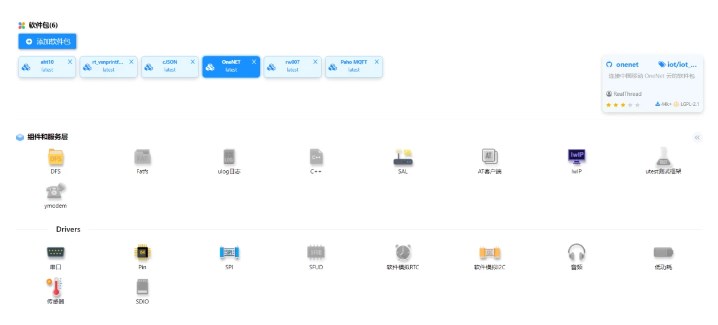

软件包配置
.onenet_upload_entry代码
statIC void onenet_upload_entry(void *paRAMeter)
{
rt_pin_mode(deep, PIN_MODE_OUTPUT);
float t_l=10,t_h=40;//温度下限10上限40
float hu_l=20,hu_h=65;//湿度下限20上限65
float hum,temp;
aht10_devICe_t dev;
const char *i2c_bus_name="i2c3";
rt_thread_mdelay(2000);
dev=aht10_init(i2c_bus_name);
if(dev==RT_NULL)
{
rt_kprintf("The sensor initializes failure");
}
rt_pin_write(deep, PIN_HIGH);
temp=aht10_read_temperature(dev);
hum=aht10_read_humidity(dev);
rt_thread_mdelay(1000);
while (1)
{
hum=aht10_read_humidity(dev);
rt_kprintf("humidity : %d.%d %%n",(int)hum,(int)(hum*10)%10);
temp=aht10_read_temperature(dev);
rt_kprintf("temperature: %d.%d C nn",(int)temp,(int)(temp*10)%10);
rt_thread_mdelay(1000);
if((int)tempt_h)
{
beep2();
}
else if ((int)humhu_h)
{
beep2();
}
onenet_mqtt_upload_digit("temperature", temp);
rt_thread_mdelay(1000);
onenet_mqtt_upload_digit("humidity", hum);
if (onenet_mqtt_upload_digit("temperature", temp) ||onenet_mqtt_upload_digit("humidity", hum) < 0)
{
LOG_E("upload has an error, stop uploading");
break;
}
else
{
LOG_D("buffer : {"temperature":%f C},{"humidity":%f%%}", temp,hum);
}
rt_thread_delay(rt_tick_fROM_millisecond(5 * 1000));
}
}
前端开发
定时器代码
setInterval(
//设置定时器，7s更新一次
function () {
if (!getData())
return;
updateTemperature();
updateHumidity();
updateTH();
},
7000
);
定时器主要完成四个功能：
getData()：获取最新数据，并加入到数据数组中
updateTemperature()：更新温度刻度盘
updateHumidity()：更新湿度刻度盘
updateTH()：更新温湿度面积堆叠图
updateTemperature()、updateHumidity()、updateTH()代码
function updateHumidity() {
option = {
tooltip: {
formatter: "{a}
{b} : {c}℃",
},
toolbox: {
feature: {
restore: {},
saveAsImage: {},
},
},
series: [
{
name: "当前湿度",
type: "gauge",
min: 0,
max: 100,
detail: { formatter: "{value}%" },
data: [{ value: ydata_hum[ydata_hum.length - 1], name: "湿度" }],
axisLine: {
lineStyle: {
color: [
[0.5, "#ff6b6b"],
[0.65, "#ffa94d"],
[0.8, "#69db7c"],
[1, "#4dabf7"],
],
},
},
},
],
};
mCharts2.setOption(option);
}
获取最新温湿度数据
function getData() {
var xmlhttp = new XMLHttpRequest();
xmlhttp.onreadystatechange = function () {
if (this.readyState == 4 && this.status == 200) {
console.log(this.responseText);
}
};
xmlhttp.open("GET", "http://api.heclouds.com/devices/product_id/datastreams", true);
xmlhttp.setRequestHeader("api-key", "your API Key");
xmlhttp.send();
...
}
项目功能

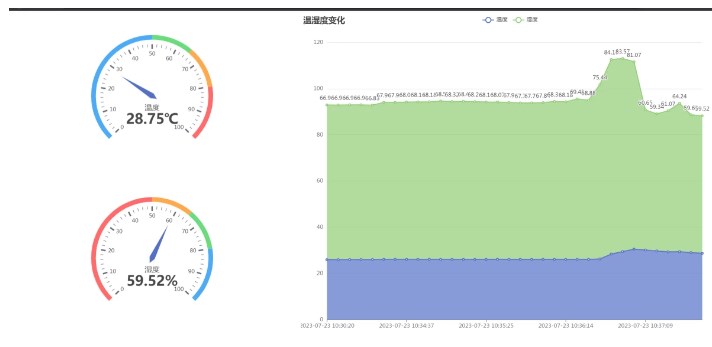

数据页面展示
该项目实现了对温湿度的实时监控，通过ATH10获取温湿度数据，利用rw007将数据上传到onenet云端，通过前端开发将数据可视化。可以设定温湿度上下限，当温湿度不在范围内时，蜂鸣器工作，进行报警。
