在电路系统中，电流采样如果按共模电压去分，那么电流采样分两种，
高位电流采样
低位电流采样
高位电流采样一般是Rshunt串在非地的输出上，低位电流采样是Rshunt接在地上面，在电源系统中若是输出要直接并联要选择高位电流采样，低位采样不能将输出直接并联，如下图
图1：高位采样和低位采样
使用低位采样的时候经常有直接使用OPA去构建的，通常使用较低Vos的opa去构建，如opz30这样的运放，如下图所示

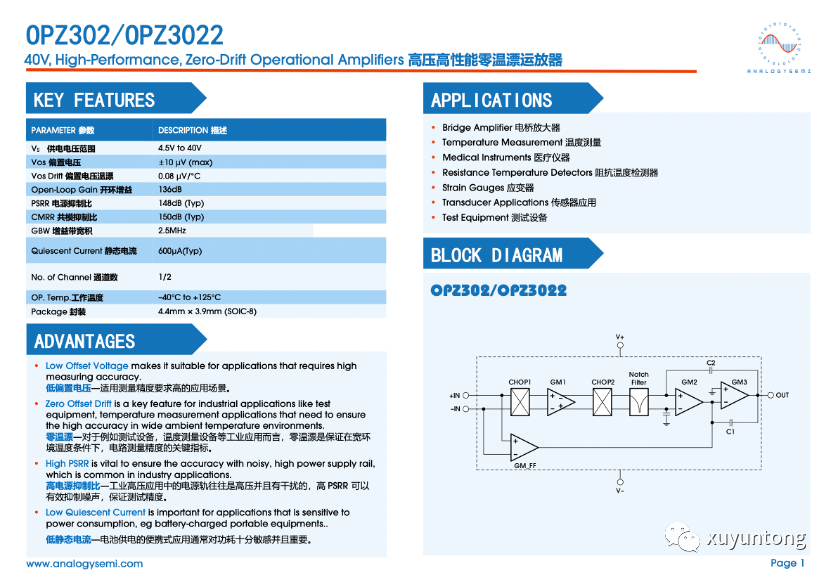

图2:opz30参数
Opz30其自身的offset比较小，适合放大比较小的信号。
Example1：
Input voltage=0.1mV
Opz30 gain=100
Output voltage=(input voltage +Vos)*gain
因为Vos会被一起放大，所以小信号的放大Vos非常重要！
在信号比较小的时候，Vos会占输出误差比较大的比较重，若是信号比较大，那么输出的Gain error就会占比较大的比重。
使用外部电路构建电阻匹配是比较麻烦的事情，即使是0.1%的电阻最大误差可能约0.2%
图3：LTspICe仿真图

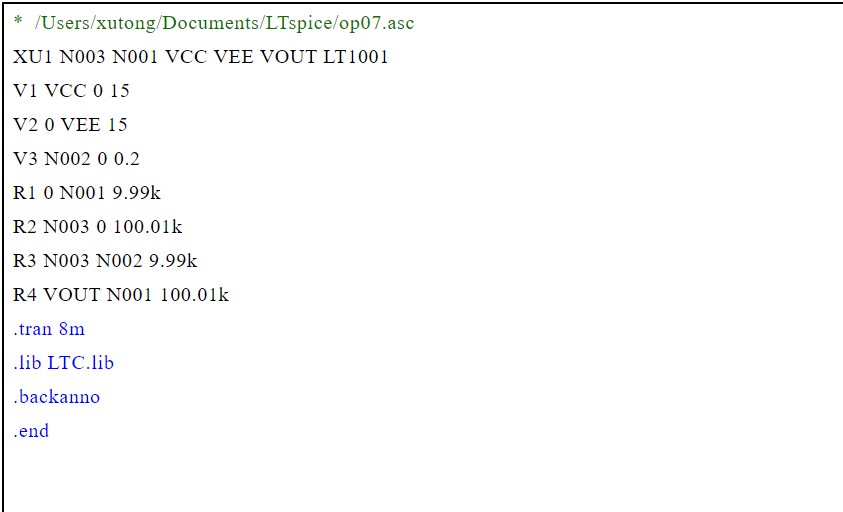

仿真代码如下

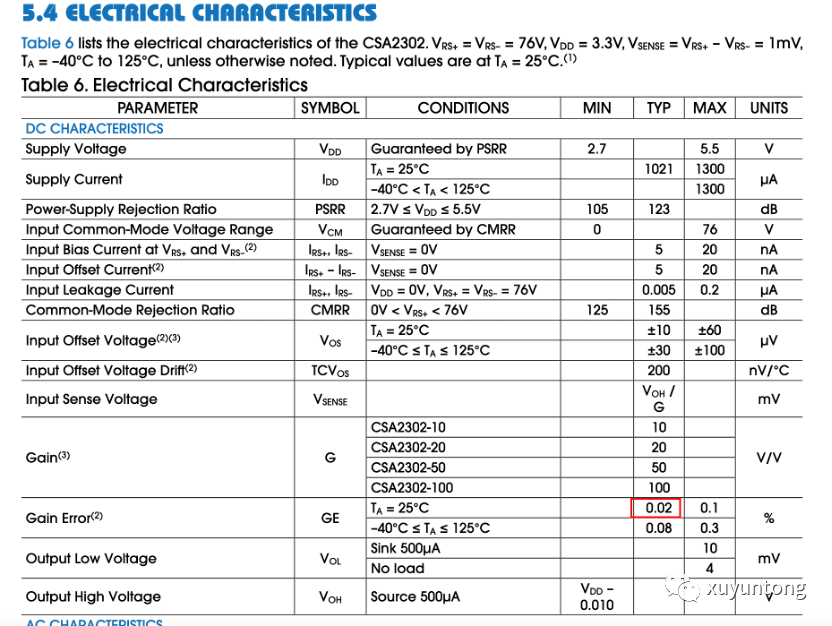

使用csa23做为电流采集时候Gain error仅为0.02%如下图所示
图4:csa2302 数据表
在使用低位电流采样时候分立器件会遇到这些问题，高位电流采样也同样会遇到，但是在做高位电流采样时候电阻不匹配还会大大降低cmrr，我们看下图

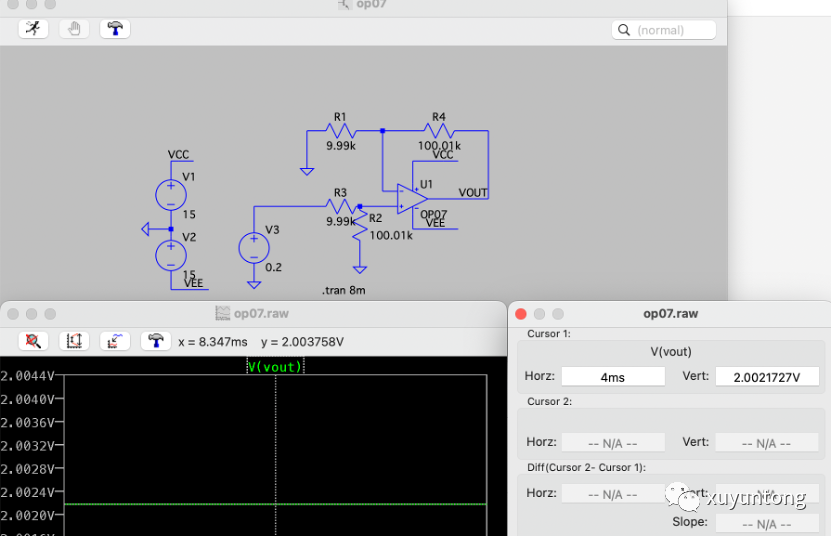

图5:仿真cmrr1Vout约2.0072V. Vcm=5V

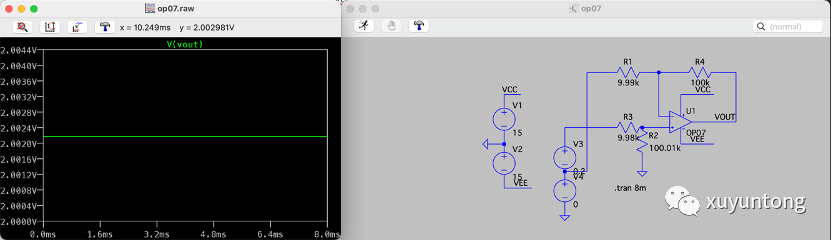

图6:仿真cmrr2 Vout约2.0020V Vcm=0V
关于cmrr的定义就是▵vcm/▵vout=cmrr
那么我们粗略的计算下
约等于1000倍，也就是60db左右，那么csa2302的cmrr又是多少我们再去看看手册

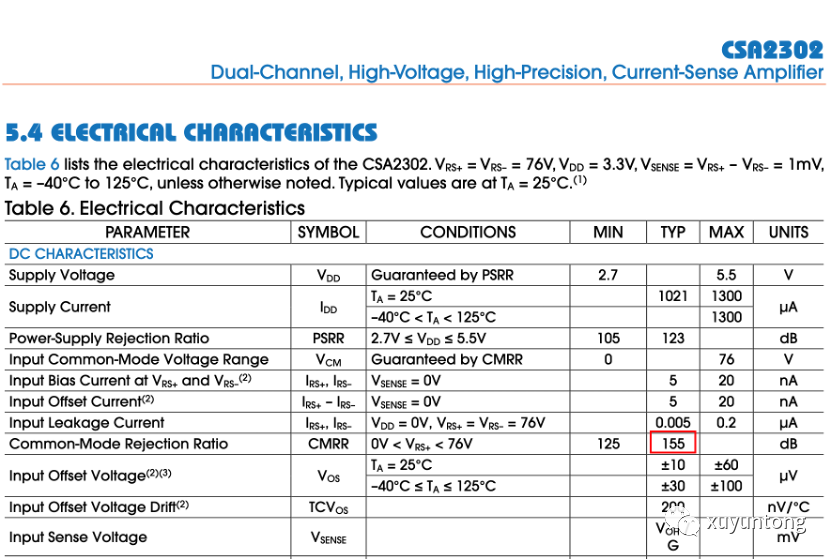

图7:csa2302 cmrr
155db,将db换算回去，就是155/20=7.75，那么10^7.75相当牛逼，虽然这是带Gain情况下的。
小结：
因为vos，gain error，cmrr 的原因。我们电流采样时候选择csa更加合适。若是非要使用普通放大器去采集电流建议选择opz30这样的运放
INA的GAIN大多是可控的，引脚排列顺序一般是1-8脚为GAIN设置电阻，或者是2-3脚为GAIN设置电阻。
CSA的GAIN大多是固定的，通常的档位有10倍 20倍 50倍100倍 200倍

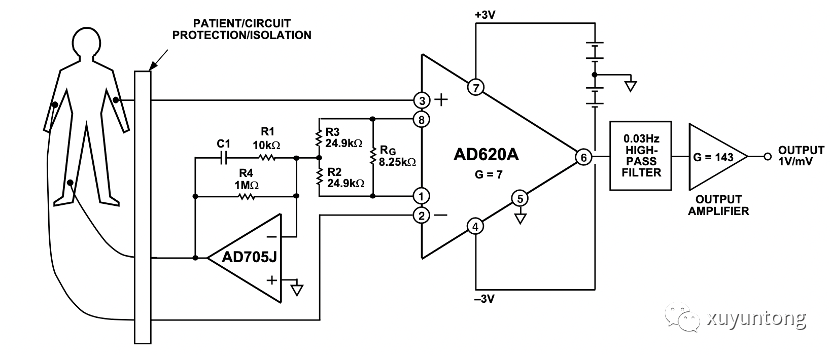

INA的输入阻抗更高，可以直接接高阻输出的传感器，CSA相对来说输入阻抗要低的多。例如INA可以直接作为ECG的输入级。参考如下
图8:AD620 做为ECG输入端

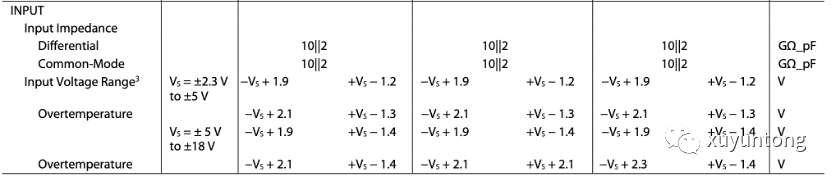

图9:AD620输入阻抗
虽然INA有这样那样的好处，但是INA的共模输入电压一般不高，而CSA2302这样的CSA共模电压就会高许多。如下图所示

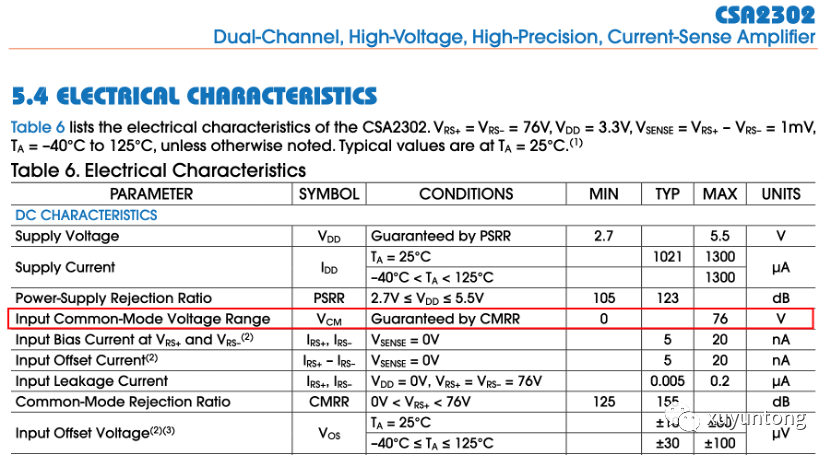

图10:CSA23共模输入范围
需要值得注意的一点是，不是所有CSA的共模电压输入范围都可以到0V，在选用CSA的时候要注意其共模电压输入范围。

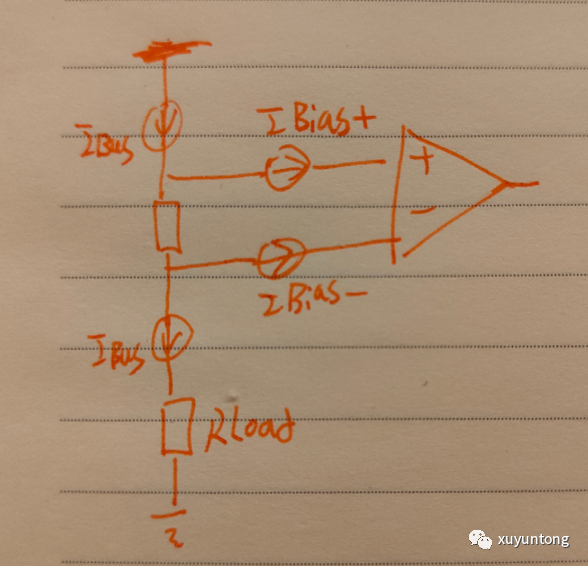

当我们使用INA或者CSA采集非常小的电流时候，放大器的ibias将会影响电流采样精度。如下图所示。
图11:ibias图
在整个电路系统中CSA当然是一个比较小的组件，我们只是尽可能的希望将电流采集的准，以上我们已经讲了各个CSA的参数对输出的影响，若是要消除这些影响我们要去怎么做。
可以校准的是gain error和offset
约等于，不可以校准的是cmrr和drift

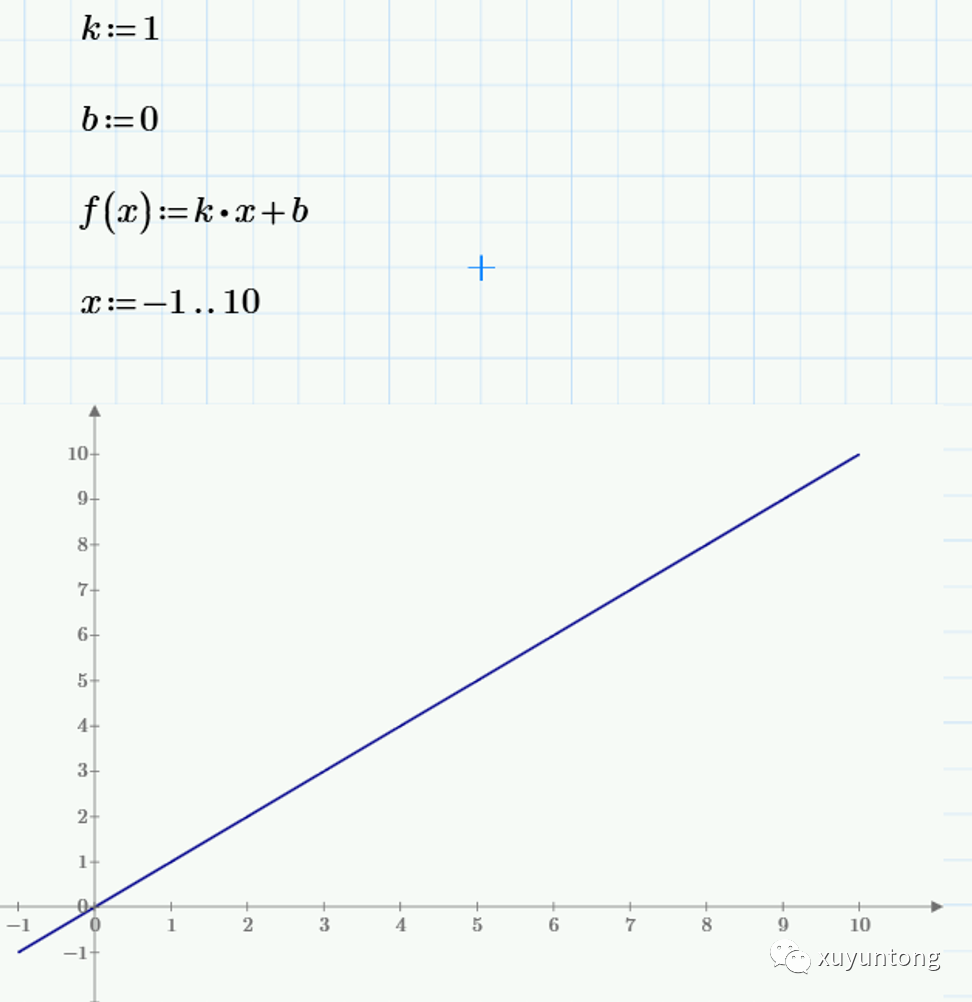

Gain error就是直线的斜率，若是直线的斜率不是45°，那么我们可以给直线*一个k其等于45°，而offset则是b，直线不在原点我们就可以对其x轴做个偏移，最终得的直线公式就是y=kx+b
图12:直线图
在电流采样电路中，分流电阻的选择依据主要是其温漂，和电阻自身的精度，还有电阻的功率，通常合金电阻都能到达比较高的功率。分流电阻选择时候应该考虑到ADC的最大输入范围，最好把ADC的范围给用满，以此获得更高的采样精度。
Tips：电阻温漂有的厂商写的是TCR，有的厂商写的是ppm

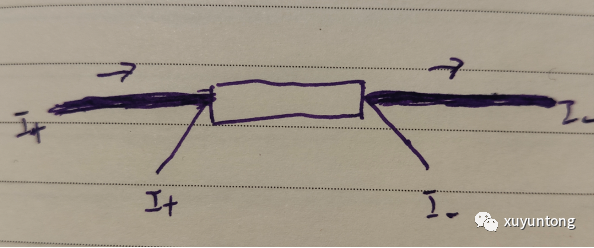

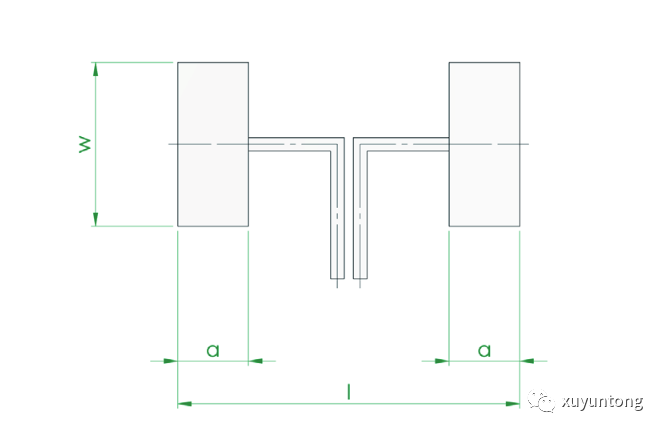

在电流检测的场景中，许多电阻都是带kelvin的引脚，防止由于布线不当引起的额外误差。参考电路如下所示。
图13:电阻布线图
电阻的脚上也是有阻抗的，若是采样线在电阻的脚上，则电阻脚上的阻抗上面采集的电压也会被采集进去，在更高精密的场合需要注意的是，电阻上的金属和PCB以及焊锡会形成热电偶可能要进行一些补偿。
实际上在PCB上是什么样子？我们一起看看
图14:无kelvin电阻布线 来自isabell
若是布线走在电阻底下，诶就近似了开尔文连接，连接点上没有压降导致的额外误差。
