近年来，柔性可穿戴电子产品因其在健康监测、运动检测和人机界面等领域的应用前景而受到关注。压力传感器作为传统的换能器，在过去的几十年里已经得到了深入的研究。根据其结构和原理，压力传感器主要分为压阻式、压电式和电容式三大类。其中，压阻式压力传感器将压力信号转换为电阻信号，具有成本低、灵敏度高、信号采集方便和传感范围宽等优点，因此已有研究和报道。通过与柔性衬底和先进功能材料的集成，压阻式压力传感器在电子皮肤（E-skin）领域占有重要地位。
柔性衬底、导电电极和活性传感材料是制造可穿戴压阻式压力传感器的关键。聚二甲基硅氧烷（PDMS），又称有机硅，是应用最的柔性衬底。通过与可拉伸蛇形电极集成，硅基柔性电子器件具有较高的柔韧性和可拉伸性，适用于可穿戴压阻式压力传感器。MXene是于2011年首次得到研究的一类由层状过渡金属碳化物、氮化物或碳氮化物构成的新型二维材料。由于其优异的导电性、层状结构和可调谐的表面性质，MXenes已经被应用于各种领域，例如储能、光电器件和电致变色器件等。作为二维材料，原始MXenes由于其易于重新堆叠和横向尺寸小的缺点，不适合在柔性电子中应用。为了解决这些限制，引入了基于Mxenes的复合材料。通过将MXenes与其材料组装在一起，可以将二者优异的性能结合起来，并弥补彼此的缺点。基于Mxenes的复合材料是具有前景的制造可穿戴电子产品的活性传感材料。
石墨烯是含有单层碳原子并且呈六边形晶格结构的二维材料，自首次通过石墨的反复剥落而机械剥离以来，已经被研究。石墨烯在室温下具有优异的电子迁移率，并且具有高柔韧性和高导热性以及良好的透明度。所有这些非凡的特性吸引了研究人员的注意力，并将其应用于导电电子学、柔性场效应晶体管、光电探测器和生物传感器等领域。近期，石墨烯已经被用于制造柔性传感器。Ecoflex是具有低粘度、超柔韧性和优异拉伸性能的橡胶，是制造电子皮肤的良好候选材料。通过将MXene、石墨烯和Ecoflex混合，可以得到MXene/石墨烯/Ecoflex（MX/Gr/EF）复合材料，该复合材料具有优异的电学性能和高柔韧性。
据麦姆斯咨询报道，近期，来自香港城市大学（City University of Hong Kong）的研究人员开发了皮肤贴合的电子皮肤（E-skin）。该电子皮肤采用柔性聚二甲基硅氧烷衬底，集成了蛇形铜（Cu）电极，并且采用MX/Gr/EF复合材料作为活性传感材料，从而保证了传感器的柔韧性和可拉伸性。相关研究成果以“Skin-Integrated, Stretchable ElectronIC Skin for Human Motion Capturing and Pressure Mapping”为题发表在Advanced Sensor Research期刊上。
图1 轻薄柔韧的电子皮肤
该研究开发的电子皮肤不仅可以感知压力信号，还可以感知应变变化。研究人员在132 kPa压力和1 Hz频率下对该电子皮肤进行了循环测试。结果发现，即使在132 kPa的压力下连续击打超过700次，该电子皮肤仍然完好无损，依旧可以工作。

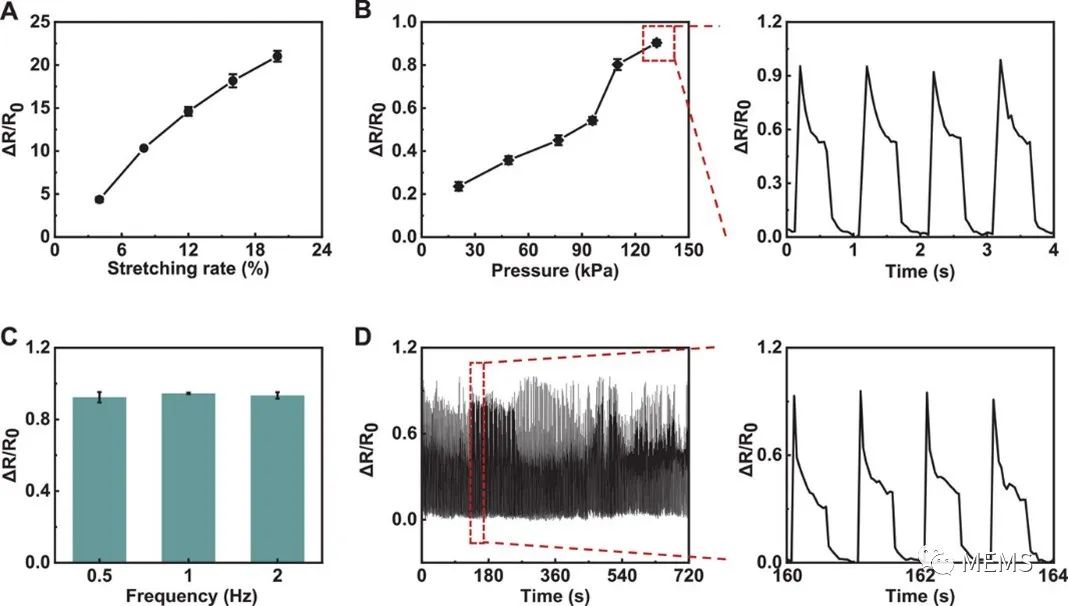

图2 该电子皮肤的电学性能
该电子皮肤与人体皮肤相容性好，灵敏度高，并且能够很好地附着在人体皮肤上。而且，只需将其固定在手背上，就可以检测到手指的弯曲角度。该电子皮肤可以感知细微的人体活动，比如眨眼。

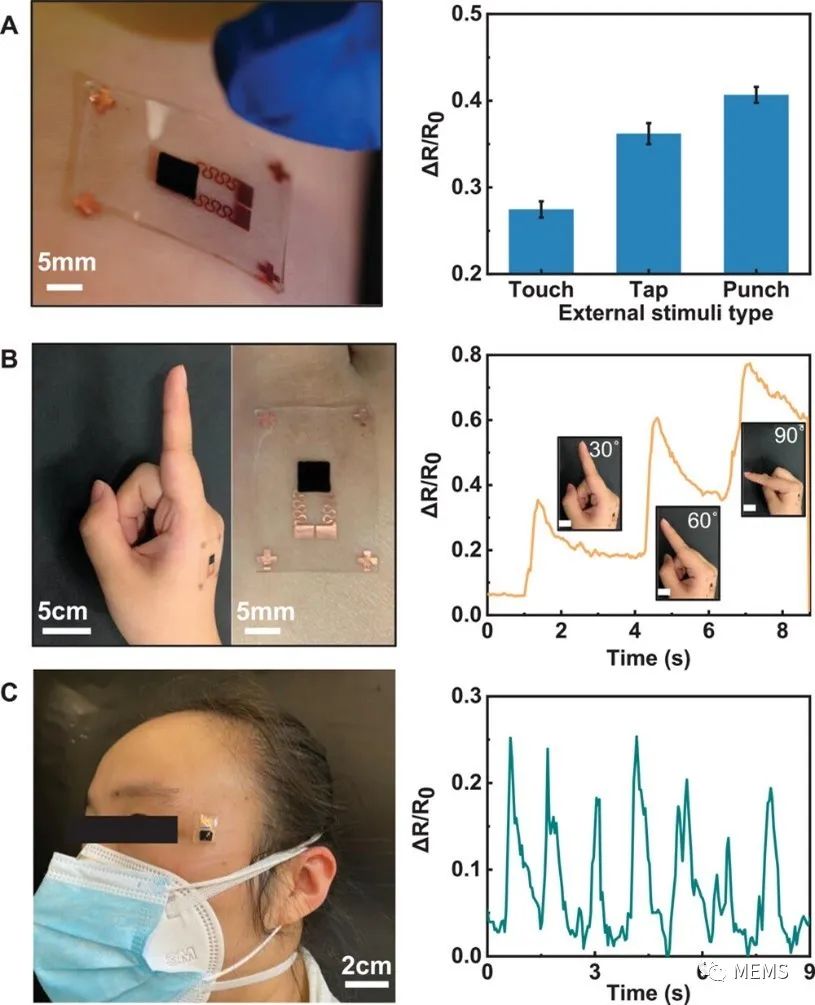

图3 用于人体动作捕捉的电子皮肤

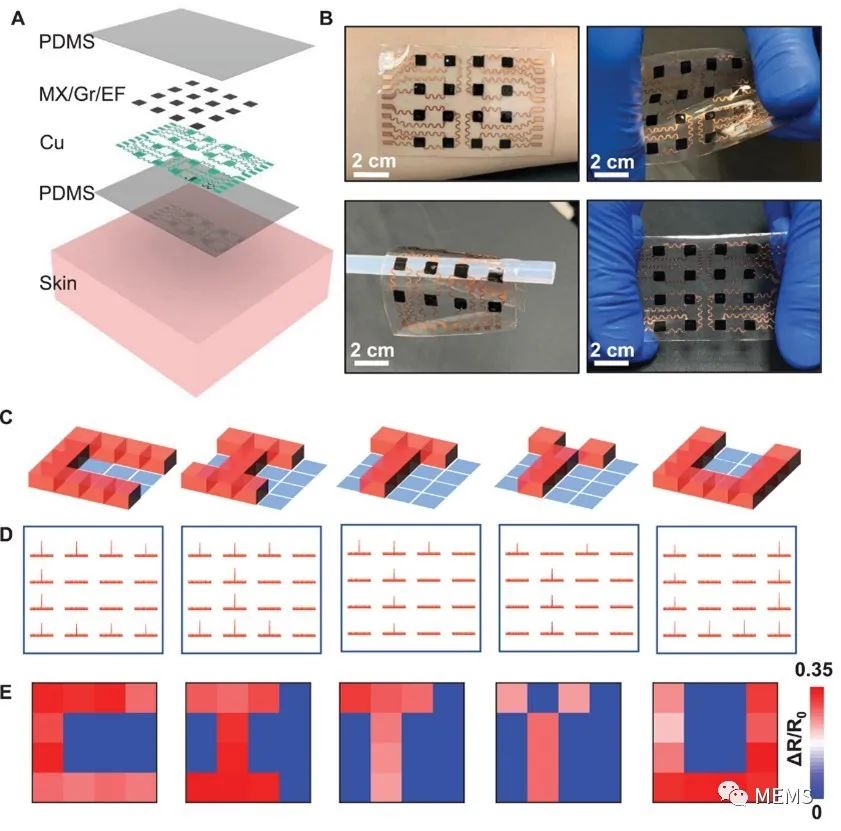

研究人员制作了一个4 × 4阵列电子皮肤来实现压力映射功能。如图4A所示，该4 × 4阵列电子皮肤模拟了单个电子皮肤的结构，其底部的聚二甲基硅氧烷衬底集成了蛇形阵列的铜电极，并且覆盖了MX/Gr/EF复合材料作为传感材料，最后封装了一层薄薄的聚二甲基硅氧烷。该阵列式电子皮肤的尺寸为75 mm × 50 mm × 1 mm，由16个单元组成，每个单元有一个面积为5 mm × 5 mm的传感区域，与单个电子皮肤具有的传感面积相同。如图4B所示，该阵列式电子皮肤可以很好地贴合在人体皮肤上，并且在拉伸、弯曲或扭转下都表现出良好的柔韧性和拉伸性。该阵列式电子皮肤可以用于压力映射，如图4C所示。研究人员用手指在阵列式电子皮肤上轻敲“CITYU”的图案，结果显示出0.33左右的电阻变化响应率，这与人类手指轻敲单个电子皮肤时的响应率一致，如图4D ~ 4F所示。
图4 4 × 4阵列电子皮肤
该研究制造了皮肤贴合的、可拉伸的压阻式电子皮肤。该电子皮肤可以同时用于拉伸和压力的传感，并且具有的传感范围。通过将其配置在人体皮肤上，该电子皮肤不仅可以感知人类的动作，例如触摸、敲击、击打和手指弯曲等，还可以感知人类细微的动作，如眨眼。通过与阵列结构集成，该电子皮肤还具有应用于压力映射领域的潜力。
