近年来，车用 LED 的市场呈爆发式增长。一方面得益于 LED 自身的优势：低能耗、使用寿命长；另一方面得益于LED 市场变化：LED 产能充足，价格下降，促使 LED 车灯成本降低，供应稳定。车用 LED 的快速增长，也加快了 LED 驱动的发展。
数明半导体最新推出的 SiLM4228x-AQ 系列独立的三通道 LED 线性电流驱动方案，主要面对汽车尾灯和内部照明应用领域，包括转向灯、位置灯、刹车灯以及阅读灯等。SiLM4228x-AQ 系列提供完整的诊断功能以满足汽车级需求、支持“RUN”通信以连接超过三个通道的器件接口，并支持单独的电流配置和每个通道数字PWM调光。SiLM4228x-AQ内部集成三路独立的恒流源，每一路恒流源驱动电流最高可达 150mA。用户也可根据应用需求，把三个输出并联在一起以实现更高的驱动能力，实现最大450mA的输出电流。SiLM4228x-AQ 系列可支持单独的电流配置和每个通道数字 PWM 调光（例如 RGB）。支持 LED 级联模式，实现大电流和多种动态效果。
SiLM4228x-AQ 系列芯片支持多种故障诊断功能，可检测 LED串开路/短路、单个 LED 短路、IR 开路/短路、内置温度传感器可实现高温降额、过温关断保护；也可检测过压状态，实现过压保护，确保系统可靠稳定地工作。SiLM4228x-AQ 系列支持两种外部可配置的故障处理模式：在故障反馈模式（FFM）中，当识别到故障或出现错误信号时，关断发生故障的通道并发出单个故障信号，其通道仍然保持运行。在单灯模式（SLB）下，所有驱动的 LED 被视为单个光源，当识别到故障或出现错误信号时，所有连接的 SiLM4228x-AQ 通道都将关闭。
图1. 单灯模式应用电路图
SiLM4228x-AQ 系列具备热平衡功能，在 LED A 和 LED B 之间使用外部分流电阻器来共享 IC 封装功率，通过在 PCB 板上散热来灵活避免热点的产生，实现智能化功率管理。在相同的输入/输出功率情况下，使用和未使用外部分流器的芯片温升的差别如下图所示，启用热平衡功能后，芯片表面温度下降 12.1℃。

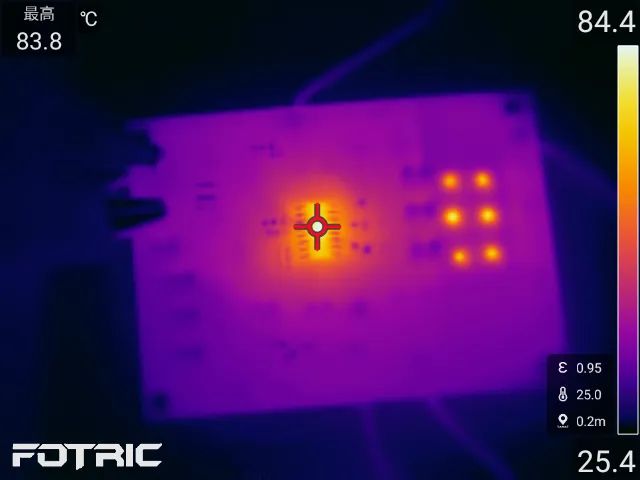

图2.未使用外部分流器
VIN=14V, ILED=50mA
3 Channels, 2 LEDs/channel

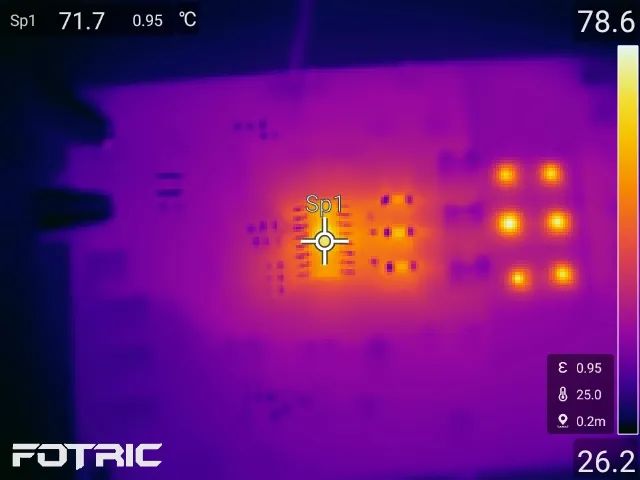

图3.使用外部分流器
VIN=14V, ILED=50mA
3 Channels, 2 LEDs/channel

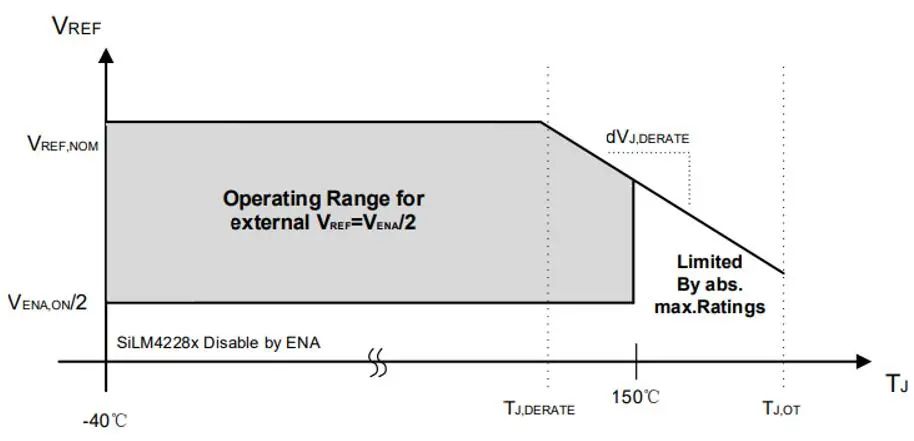

另外，通过参考电压的降额处理和高于 180°C 的极端温度的关机保护，SiLM4228x-AQ 系列具有高温降额的智能温度调节功能，可有效改善异常操作条件导致的过温问题。
图4.智能温度调节功能
产品特性
独立的三通道线性电流驱动器，每通道电流高达 150mA
电流高达 450mA 的并联输出
低至 13µA 的低功耗待机/睡眠模式
热平衡功能：各通道可单独配置热管理功能
工作输入电压范围：5V至25V, 最高可达40V
PWM 调光（所有通道或单独通道）
诊断功能（LED驱动器开路/短路，LED短路，IR配置开路/短路、结温异常、电源电压异常）
支持 RUN 诊断总线
可配置成故障反馈模式或单灯模式
通过 AEC-Q100 资格认证
