可以像使用标准 PLC 数据类型 (UDT) 那样，声明和使用 F 型 PLC 数据类型 (UDT) 。可以在安全程序中以及标准用户程序中使用 F 型 PLC 数据类型 (UDT) 。

华为Mate60余承东发布会亮点

本章介绍了与标准 PLC 数据类型 (UDT) 之间的差别。

有关使用和声明标准 PLC 数据类型 (UDT) 的信息，请参见 STEP 7 帮助中的“声明 PLC 数据类型” 。

声明 F 型 PLC 数据类型 (UDT)

可以像声明 PL C 数据类型 ( UDT) 那样，声明 F 型 PLC 数据类型 (UDT) 。

声明步骤如下：

1. 单击项目树的“PLC 数据类型”(PLC Data Types) 文件夹中的“添加新 PLC 数据类型”(Add new PLC data type)。

2. 要创建 F 型 PLC 数据类型 (UDT) ，请启用“添加新 PLC 数据类型”(Add new PLC data t ype) 对话框中的选项“创建 F 型 PLC 数据类型”(Create F-compliant PLC data type) 。

3. 请按 STEP 7 帮助的“编程 PLC 数据类型的结构”中的说明进行操作。声明时，可以指定 F 型 PLC 数据类型 (UDT) 的默认值。

使用 F 型 PLC 数据类型 (UDT)

可以像使用标准 PLC 数据类型 (UDT) 那样，使用 F 型 PLC 数据类型。

F 型 PLC 数据类型的嵌套深度

对于 F 型 PLC 数据类型，与标准 PLC 数据类型相比，最大嵌套深度有一定限制（最大嵌套深度 = 8）。嵌套深度还取决于其中声明了嵌套 F 型 PLC 数据类型的变量的块调用顺序。每调用一级 F-FC 或多实例 F-FB，所使用 F 型 PLC 数据类型的最大嵌套深度都会减少。对于多实例 F-FB，调用函数计为一个额外的层级。如果在全局 F-DB 中声明嵌套 F 型 PLC 数据类型的变量，其最大嵌套深度为7 。

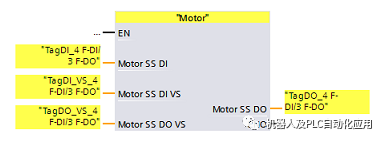

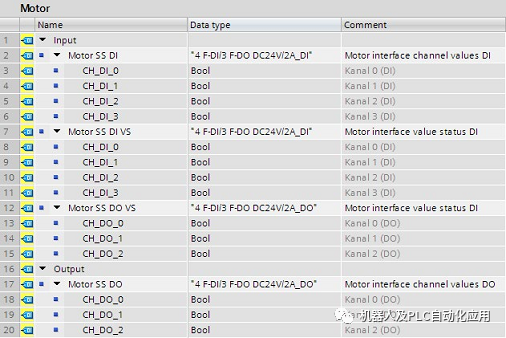

为 F-I/O 的输入和输出按一定结构分组 PLC 变量

可按照标准 I/O 的输入和输出的变量分组方式为 F-I/O 的输入和输出按一定结构分组 PLC 变量（结构化 PLC 变量）。

使用 F 型 PLC 数据类型 (UDT) 。

为 F-I/O 的输入和输出创建结构化 PLC 变量时，除了标准规则外，还必须遵守以下规则：

• 不能用结构化 PLC 变量同时为标准 I/O 和 F-I/O 的输入/输出进行分组。

• 只能用结构化 PLC 变量对实际存在的通道（通道值和值状态）的输入/输出进行分组。

• 只能用结构化 PLC 变量对已在硬件配置中启用的通道（通道值和值状态）的输入/输出进行分组。

• 在设置了“1oo2 传感器评估”(1oo2 sensor evaluation) 的情况下，只能对可提供“1oo2 传感器评估”结果的通道（通道值和值状态）的输入进行分组。

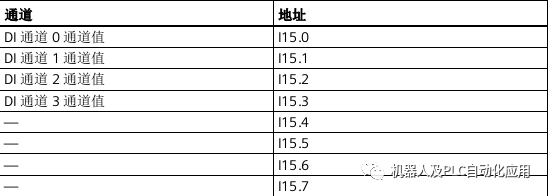

• 应将 F-I/O 的所有输入和输出合并到一个结构化 PLC 变量中。将这些输入和输出分为多个结构化 PLC 变量时，只能以 16 位的倍数开始。这一点也适用于嵌套 F 型 PLC 数据类型 (UDT) 。参见标准中的规则。

如果忽略上述内容，则 F-CPU 将进入 STOP 模式。在 F-CPU 的诊断缓冲区中输入引起该诊断事件的原因。

• 用于分组 F-I/O 输出的结构化 PLC 变量不能与其 PLC 变量重叠。

如果忽略上述内容，则 F-CPU 将进入 STOP 模式。在 F-CPU 的诊断缓冲区中输入引起该诊断事件的原因。
