随着物联网和人工智能技术的不断发展，运动传感器被嵌入在越来越多的应用中。智能手机、智能手表、健身设备、游戏控制器等消费类电子产品，用来监测、追踪用户的步数、运动轨迹、姿势等数据，从而实现个人健康管理和运动追踪功能。而在工业领域中，运动传感器被用于机器人、自动化生产线、无人机等设备中，以实现精确的定位、导航和运动控制等功能。
鉴于运动传感器的重要作用，瑞萨电子(Renasas)推出模拟运动传感器解决方案，可以使用被动红外传感器(PIR)检测两米外的运动。在设计上，该方案使用运算放大器连接到带通滤波器，进行信号调理和滤波。而放大的信号则会连接到MCU的模拟引脚，以确定运动的强度和距离。该信号还连接了nA电流的比较器，用于在运动检测时唤醒MCU或系统。在供电方面，该解决方案可以从连接的MCU板或外部供电。

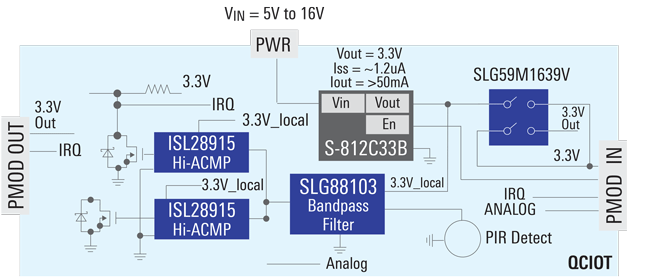

一、系统框图
二、主要器件介绍
该方案采用了两个功率比较器ISL28915、运算放大器SLG88103和负载开关芯片SLG59M1639V。
ISL28915是一款专为低功耗应用设计的功率比较器。该器件支持1.8V至5.5V单电源供电设计，典型功耗为500nA，具有推/拉输出状态与轨到轨输入和输出摆幅(RRIO)，可实现最大的电池利用。小尺寸、低功耗、单电源和轨到轨工作特性相结合，使ISL28915适用于所有以电池供电的设备。该器件采用6 Ld SOT-23封装，具有一个使能引脚，能够在-40℃+ 125℃的温度范围内工作。
SLG88103是一款宽电压范围、375nA双通道CMOS输入运算放大器，支持轨到轨输入和输出操作，且每个放大器都可以单独关断。
SLG59M1639V是一款具有双通道设计的PMOS负载开关芯片。能够在15至55V的电源轨上提供高达2A的切换能力。当任意一个通道被启用时，芯片会快速打开开关来保护反向电流。如果通道的输入电压(VIN)过低，负载开关还配备了内部的低压锁定(UVLO)电压监测器，以控制开关的打开或关闭。每个负载开关都可以通过其自身的低压兼容CMOS输入进行独立控制。SLG59M1639V的设计使其能够适应从-40℃至85℃宽温度范围。该芯片采用了超小型的STDFN封装(尺寸为1.6mm×1.0mm)，符合RoHS标准。
得益于这些器件的性能，本方案还能与快速连接物联网(QCIOT)生态系统兼容，具备超低功耗、始终自主运行等系统优势。
科技推动社会发展，运动传感器作为人机交互、智能设备控制和数据获取的重要工具，为大家带来了更加智能化、便捷化和个性化的生活体验。瑞萨电子希望通过丰富的产品与解决方案帮助大家叩响智能生活的大门！
文章来源：瑞萨电子
