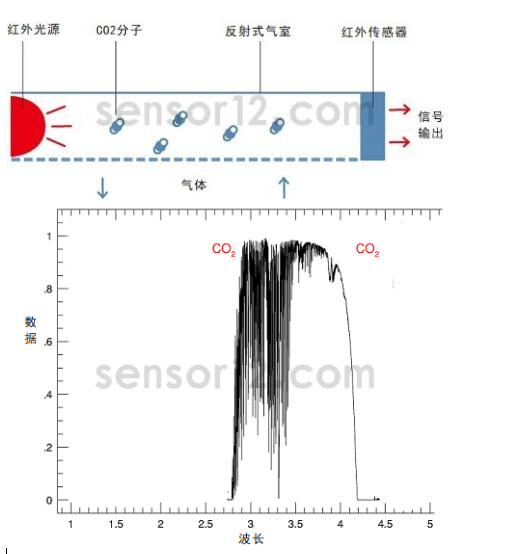

红外二氧化碳传感器由红外光源、反射式气室和红外传感器组成。红外传感器接收红外光源发出的光波，红外传感器可以测量到达的红外光的强度。当红外光穿过气室时，CO2分子会吸收特定波长的光（如图所示）。可以通过比较红外光源发出的光强度和传感器接收到的光强度来计算气室中的CO2分子数量。
红外二氧化碳传感器怎么接stm32
要将红外二氧化碳传感器接到STM32微控制器上，您需要了解传感器的接口类型和STM32微控制器的支持接口。
对于红外二氧化碳传感器，通常使用模拟输出接口。以下是一般连接的步骤：
1. 确保您了解传感器的电源需求和引脚定义。通常情况下，传感器需要供电并具有模拟输出引脚。
2. 使用适当的连线连接传感器和STM32微控制器。将传感器的电源引脚连接到STM32的电源引脚，然后将传感器的模拟输出引脚连接到STM32的模拟输入引脚。
3. 根据您的应用需求和STM32微控制器的规格，可能需要使用外部电阻、电容或其组件来满足电平要求或进行滤波。
4. 在STM32的软件代码中，配置相关模拟输入引脚为模拟输入模式，并使用相应的模拟输入通道进行数据读取。
务必仔细阅读传感器的数据手册和STM32微控制器的参考手册，以确保正确连接和使用，以及掌握详细的引脚定义、电气特性和软件配置。
红外二氧化碳传感器工作原理
红外二氧化碳传感器是用于检测环境中二氧化碳浓度的传感器。其工作原理基于红外吸收光谱技术，以下是简要的工作原理说明：
1. 发射红外光：传感器内部有一个红外光源（通常是红外发射二极管），会发射特定波长的红外光束。
2. 与气体相互作用：红外光束通过气体环境时，会与其中的二氧化碳分子相互作用。
3. 吸收部分光谱：二氧化碳分子吸收特定波长的红外光，吸收的量与环境中的二氧化碳浓度成正比。
4. 接收红外光：传感器中有一个红外接收器，用于接收透过气体后剩余的红外光。
5. 分析和测量：接收到的红外光经过光学滤波和电子信号处理，将其转换为与二氧化碳浓度相关的电信号。
6. 读数和输出：最终将测得的电信号转换为数字信号，通过输出接口（如模拟输出或数字输出）传递给外部设备进行数据处理或显示。
通过测量红外光在特定波长上的吸收量，红外二氧化碳传感器能够实时监测环境中的二氧化碳浓度水平。这种工作原理使得红外二氧化碳传感器对于环境空气质量监测、室内空气质量控制等应用非常有用。
