MAX30001的ecg通道输出不正常
我用max30001g做了个开发板，可以正常读写Max30001g的寄存器
我将ECGP接信号发生器正极，ECGN和地一起接信号发生器负端，输出600mV的直流量和都没有输入，最终结果都一样且是0（信号发生器正常）
输入offset 600mv , Amplitude 800mv的正弦波，结果不是0，但是输出很奇怪，结果如下（ECGP接信号发生器正端，ECGN和地一起接信号发生器负端）
寄存器中并没有隔离AFE和ECGN或ECGP

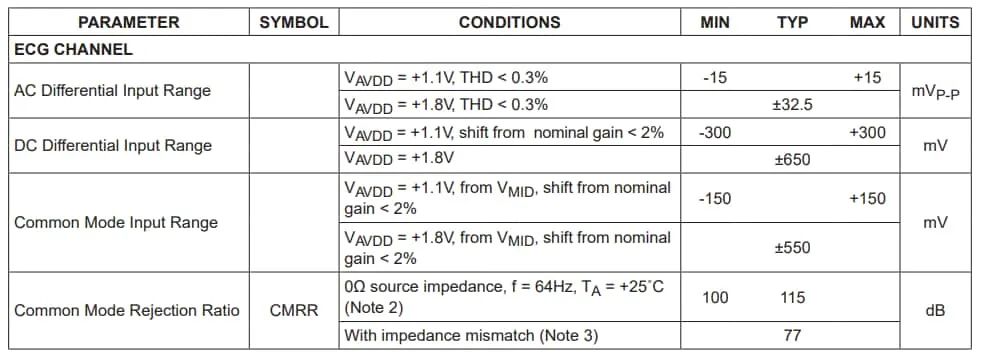

您对信号发生器的连接和设置是错误的。MAX30001的输入信号的差模交流幅度必须在±32.5mV以内，您的信号都到800mV了。还有对输入信号的共模分量有要求（在VMID附近），差模直流幅度也有要求（在±650mV以内），您这些设置都超过或者在范围的边界（一般输入ECGP和ECGN的信号的直流电平都是相同的）。请仔细对照手册检查。
我按照手册上差模直流幅度和交流幅度都进行测试了
我最好奇的点在于无论我给任何正负直流幅度（±650mV内，正负几毫伏到几十毫伏）(信号发生器ok 并且可以直接在ECGP和ECGN之间测得信号发生器的电压)，我输出的值一直都是97点几、99点几等等，但是我改变直流的幅度的时候，我的波形会上升或者下降到一定幅度，然后很快恢复到979899点几。也就是说无论支流幅度如何变，我的输出都是固定的

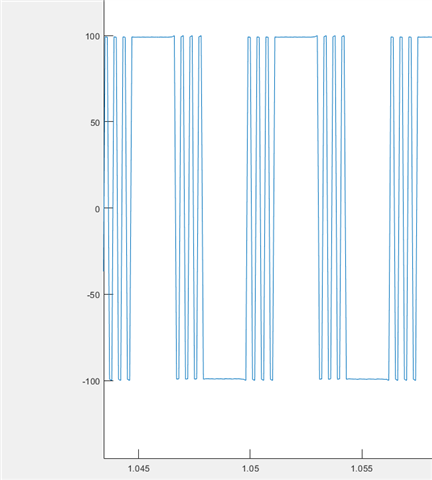

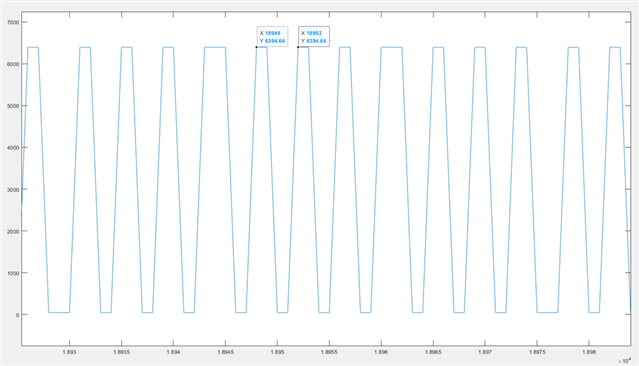

交流测量我用了方波和正选波（信号是10Hz 我采样率是128SPS），无论幅度怎末变，也一直在九十几毫伏和负九十几毫伏跳变(信号周期也不对)（如左图）。唯一一次周期对的是输入30Hz方波（当然幅度也不对）（如上图）
我尝试过直接测量自己的心电信号，其结果如测试直流的结果。
什么会造成这样的结果（我曾经考虑过是否是我写程序移位写错了，但我确实没找到错误）
请你告知我，你的信号发生器的地，是和大地连着的，还是floating groud？你的板子的地，又是和大地连着的，还是floating ground?我要确定你这两端的地，是否和地球直接相连。我这里并不是要你直接连上，而只是确认一下。另外拿示波器或者万用表，负极接板子的GND，正极接信号输入，看看直流差分电压？
信号发生器是三线制的插座接入国内220V交流电，地线和大地连接了。
板子的地和ECGN和信号发生器的负极相连，正极接入ECGP，并没有float ground'
测过，直流差分电压是ok的。
你能否确认你的信号发生器是否是floating ground？虽然有三眼插头连接了地线，但这只能说明信号发生器的外壳接地，本身GND输出是否是floating ground，需要看说明书。这个其实很重要，涉及到后面的Lead Bias以及VCM等问题。我最近买了一台，虽然是三眼插头，但是正是floating ground的。
一个最简单的办法，如果你有MAX30001EVSYS的话，把你的信号输入到评估板，在电脑上能看到正常的波形么？我对此持有一定的怀疑。因为你的连接方法，我们基本上测试都不是这么用的。
我假设你的信号发生器确定不是floating ground（我这里只是假设，具体你要详细再三地确认），那么也是信号发生器CH+输出DC 0V，AC大约几个mV的小正弦信号，然后CH-接地，连接到大地。然后对于MAX30001，芯片的GND必须不可以连接到大地，也就是芯片的GND必须是floating ground。那么此时，就要求使用电池对芯片供电，并且芯片不可以通过USB接口和电脑相连（因为电脑的ground是连接到大地的）。与此还要使能芯片的Lead Bias或者Vcm，对正负输入信号通道进行偏置，将输入通道的正负端对芯片的GND的直流电压差偏置到Vmid左右。
谢谢你的答复！我没有那个MAX30001EVSYS这个板子，我曾经用锂电池供电过，输出依然乱七八糟。
我也测试过不用信号发生器，空接或者短接ECGP和ECGN。也尝试过直接测试心电，但是我的输出依然是乱七八糟的。
我芯片内部lead bias和校准都没有打开，请问有没有成功的寄存器配置 让我借鉴一下。我以前也做过一个ad7768的板子，也是用这个信号发生器测试的。我觉得可以不纠结关于这个信号发生器的问题，我现在还是可以正确读取寄存器，并且INFO寄存器的值是0x521000，我的MAX30001G片子是真的吗？并且如果正确读取寄存器芯片应该没坏吧？
这个问题困扰我一个月了，我内部寄存器配置已经连接 ECG AFE,就很简单的DC信号无论怎末变，我的输出都不变（虽然给AC信号会变化，但是变得又很扯淡）。如何能测试知道我的片子是假的或者是坏的？
抱歉我作为应用工程师判断芯片的真假不属于我的职责范围，我只管产品的正确使用。AD7768和MAX30001不是一个用法，两者不是一个产品。如果能正常读取寄存器，那么芯片的通信正常。虽然你多次强调和信号发生器的连接方法无关，但是实际上我们遇到许多案例，90%正是由于信号发生器的连接和配置不正确导致。因此我还是想排除这个问题。你这里板子的GND是0V，ECGN的输入接地又是0V，这是超出数据手册的规定的。再说要在人体上测试，必须施加lead bias。请你能否试验，信号发生器CH-接地，CH+输出DC 0V，AC 几个mV的信号，板子改成浮动地，使用lead bias，能否出现正常波形？
我按照你的说法进行了尝试，具体参数如下图（有些正弦趋势），问题如下：
我尝试DC信号的时候，还是输入一直基本是0（不管是负几百mV到正几百mV）
我将DC信号由正值改到负值的时候，我的输出并没有改变正负号，且输出会变化一下就恢复原来的值（类似波形观察的话，线会上升然后很快回复到原来的值）
以前我尝试10Hz正弦的时候我基本看不出波形，现在输入1Hz的时候，会出现这个正选波的趋势，但是我发现图上显示波形的采样率都是256Hz(但实际左图256Hz采样率，右图128Hz)

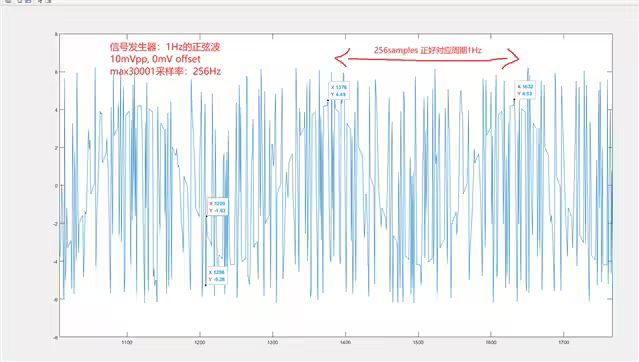

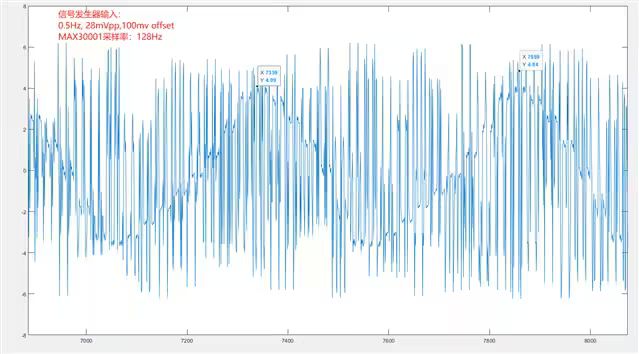

当我输入峰峰值是10mVpp的时候，看着还像个正弦波（左图）。但我峰峰值为28mVpp的时候，这个波就变形了（右图），而且整体幅度也在12mV之内。我也用过峰峰值为5mVpp的正选波测试，但基本看不出啥（噪声幅度太大了），而且噪声就跟下面两个图一样在正负6mV之间。
什么会造成折磨大干扰？而且我也开低通滤波器了，256Hz对应40Hz低通滤波器。128对应的那个大约28Hz低通滤波器
低通滤波器不一定够，要50Hz的陷波滤波器。
