Arduino霍尔效应传感器设置指南

在本指南中，您将学习如何设置Arduino霍尔效应传感器，特别是US1881，以检测磁场。这对于需要查找电机的转速或机器中其运动的项目非常有用。

所需零件

Arduino的UNO

US1881霍尔效应传感器

10kΩ电阻

7nF电容

面包板和跳线

原理图

将US1881霍尔效应传感器的VDD引脚连接到Arduino上的5V，将GND引脚连接到GND。

该传感器使用漏极开路输出，这意味着您需要一个上拉电阻至5V，以便从中读取任何值。电阻器的值并不重要。1k到100k就可以正常工作了。

输出两端的电容可稳定输出，但可以跳过。

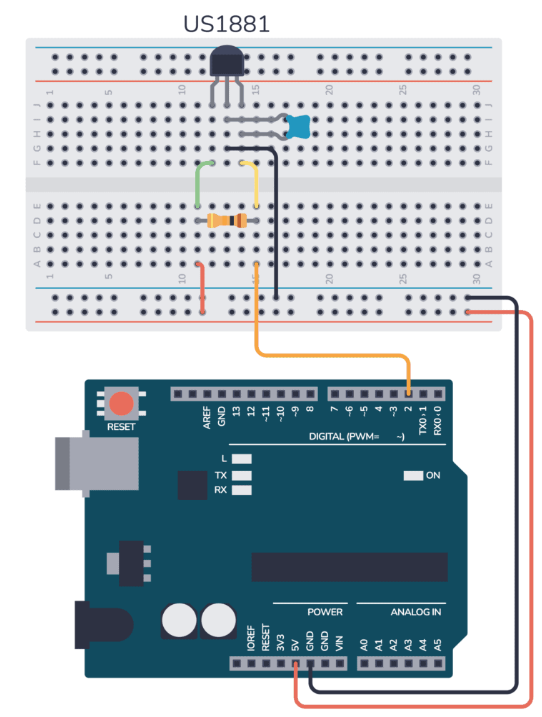

下面是如何将此电路连接到试验板的示例：

Arduino霍尔效应传感器测试代码

要测试霍尔效应传感器，您需要读取输出引脚，该引脚连接到Arduino数字引脚2。所以基本上你只需要代码级地读出值hallSensorState=digitalRead（D2）;

下面是用于测试传感器的完整代码：

const int hallSensorPin = 2; // Hall Effect sensor connected to digital pin 2int hallSensorState; // Variable to store the state of the sensorvoid setup() { Serial.begin(9600); // Start serial communICation at 9600 baud pinMode(hallSensorPin, INPUT); // Set the Hall Effect sensor pin as an INPUT}void loop() { hallSensorState = digitalRead(hallSensorPin); // Read the state of the sensor // Check if the sensor is detecting a magnetIC field if (hallSensorState == HIGH) { Serial.println("Magnetic field detected!"); // If yes, print this message } else { Serial.println("No magnetic field detected."); // If no, print this message } delay(1000); // Wait for 1 second before the next read}

分步说明

如上面的试验板布局和原理图所示组装电路。

使用USB数据线将Arduino连接到您的计算机。

打开ArduinoIDE并将示例代码复制到新草图中。

将草图上传到Arduino板。

打开串行监视器以查看输出消息。当磁铁靠近传感器时，您应该会看到“检测到磁场！”，如果没有，您应该会看到“未检测到磁场”。

确保所有连接都是安全的，并与原理图相匹配。

如果传感器始终显示“HIGH”，请检查附近是否有任何磁源，包括面包板电源轨内的磁铁。

如果传感器未检测到磁场，请确保磁铁离传感器足够近。

现在您知道如何在Arduino中使用霍尔效应传感器检测磁场。此设置可用作磁性门传感器，用于RPM计数，或用于任何需要磁场检测的项目。
