在这个项目中，我们将学习如何在不需要微控制器的情况下制作运动传感器灯。当运动传感器感应到附近的运动时，会亮起。当有人走过时，可以方便地照亮一个区域，帮助看得更清楚。
PIR传感器概述

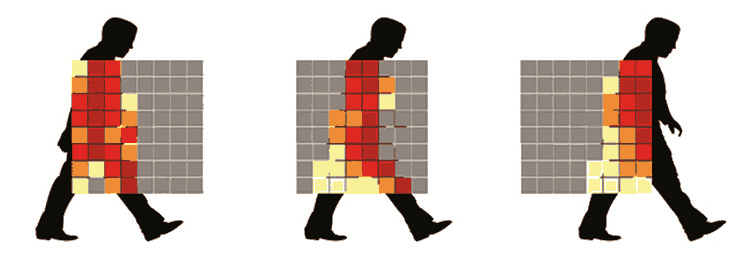

体温高于0°C的生物以红外辐射的形式散发热量，也称为热辐射，是人眼看不见的。为此目的设计的 PIR传感器可以检测这些信号，从而识别生物体发出的红外辐射。
PIR 传感器（被动红外传感器）中的术语“无源”表示不会发射能量进行检测。PIR传感器不直接测量热量，而是检测物体发出或反射的红外辐射。这些传感器结构紧凑、价格实惠、功耗低且用户友好，通常用于家庭、医疗环境、工厂和各种其应用。
如果您有兴趣使用 PIR 传感器构建更多项目，您可以查看有关如何将 PIR 传感器与 Arduino一起使用的教程。不过，对于这个自制的运动传感器灯项目，我们希望让事情变得简单，所以我们没有使用Arduino或任何其微控制器。DIY PIR
动传感器灯的框图如下所示。
PIR 运动传感器灯所需的组件
PIR 运动传感器
晶体管 BC547（NPN）
继电器模块
12V LED灯条
电阻 10k
12V DC插座
连接线
12V DC 适配器/电池
PIR 运动传感器光电路

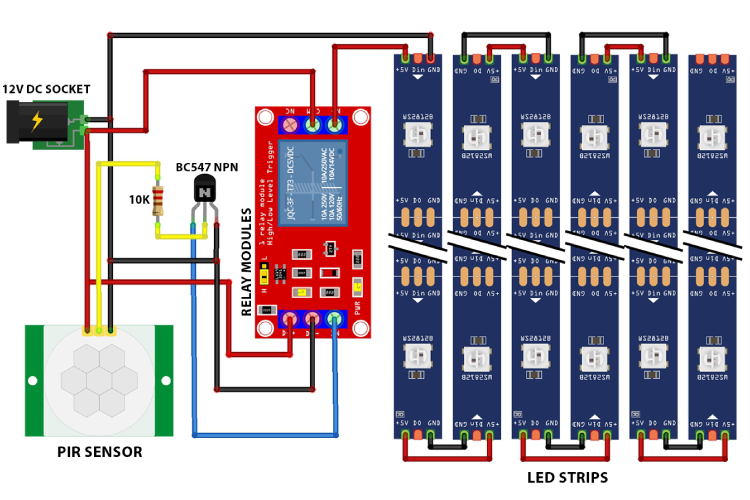

该电路包括一个 PIR 传感器作为运动检测器、一个用于控制灯泡电源的继电器和一个用于驱动继电器的晶体管。PIR 运动传感器灯接线图如下所示。
基本思想是放大来自 PIR 传感器的输出信号来控制继电器，继电器进而打开或关闭灯泡。构建此运动检测器电路所需的组件主要包括 5V 继电器、PIR传感器、BC547 晶体管、10KΩ 电阻、12V LED 灯条和 12V 直流插座。按照如下所示的电路进行连接。
PIR运动传感器灯的设计与组装

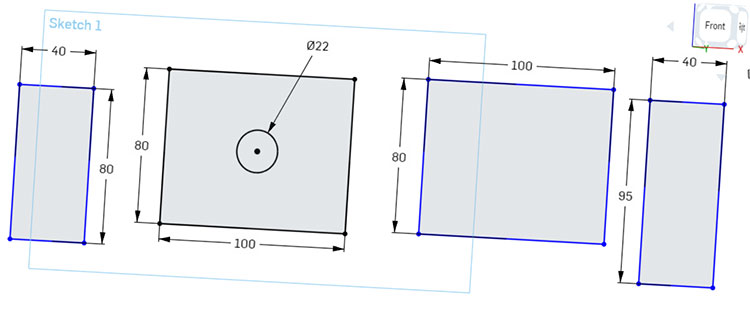

我专门为这个项目用 MDF 板创建了自定义框，您可以在下面的图片中看到 CAD 设计的屏幕截图，其中包含我使用 Onshape制作的尺寸，以及我构建的实际设计。如果您有兴趣重新创建这个项目或将我的设计融入您自己的作品中，我已经提供了 CAD .dxf 文件，您可以在此处下载。

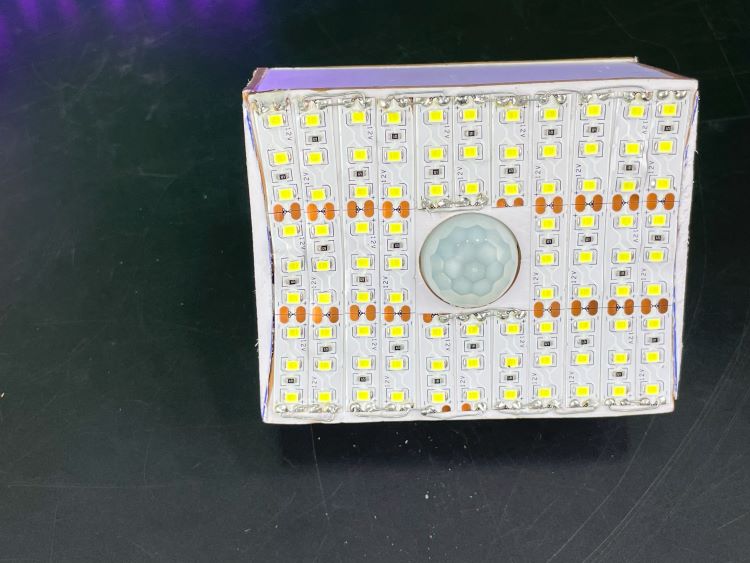

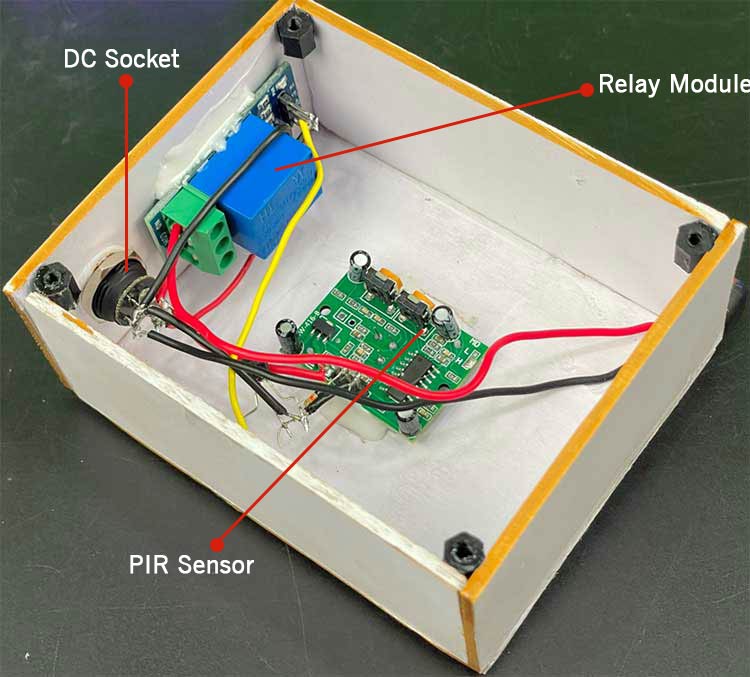

在本教程视频中，我介绍了硬件的组装以及带有 LED PIR 传感器的控制继电器。下图显示了接线、焊接和组装后的最终产品。
PIR运动感应灯的工作原理
此设置使用一些基本且易于找到的电子部件。这里的主要参与者是被动红外 （PIR）
传感器，有三个端子。当该传感器检测到人体运动时，会生成逻辑输出。在此设置中，PIR 传感器的输出引脚非常重要，连接到 BC547开关晶体管的基极。

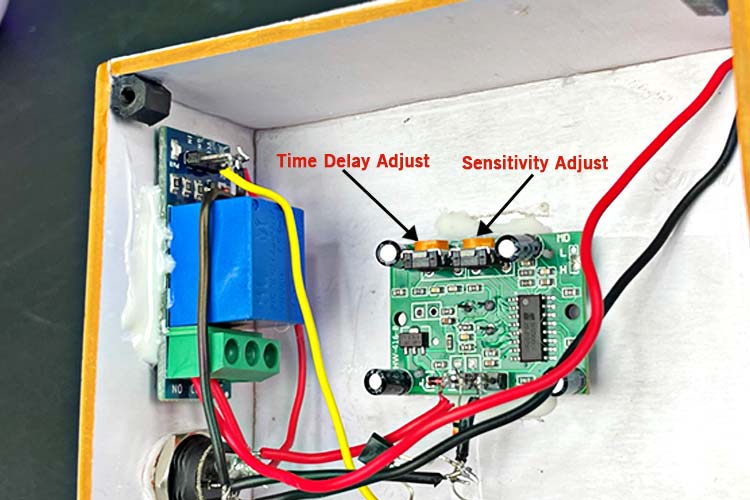

继电器是控制电路的关键部件，连接到晶体管的集电极端。继电器线圈的另一端连接到正电源。LED 连接到继电器的常开 （N/O）端子。当继电器被激活时，公共引脚与 N/O 引脚连接，完成电路并使 LED亮起。传感器的输出在用户设置的持续时间后自动为低电平。连接的灯会在一段时间后自动关闭。PIR 传感器有 2个预设，一个是调整其灵敏度，第二个是调整时间延迟，在输出时保持高电平。
这种运动检测器电路用途，可以安装在各种位置，例如前门或楼梯。检测到运动后，PIR传感器会触发继电器，启动灯泡的发光。这种简单性使其适用于安全系统、独立警报器或基本照明自动化设置等应用。该电路为提高响应人体运动的可视性提供了实用的解决方案。
应用和用途
PIR感应灯通常用于通过检测人和动物的运动来节省能源，通常用于安全系统、路灯和电梯大堂、公共楼梯、停车场和花园等室外空间。应用扩展到各种环境，在这些环境中，运动感应照明有利于能源效率和安全性。
