摄像模组，也称为摄像头模块或摄像传感器模块，是电子设备（如智能手机、平板电脑、笔记本电脑和监控摄像头等）中用于捕捉和记录图像或视频的关键组件。摄像模组通常包括以下几个主要部分：
镜头（Lens）：负责将光线聚焦到摄像传感器上。镜头的质量直接影响到图像的清晰度和色彩表现。
摄像传感器（Sensor）：这是摄像模组的核心部件，通常是一块集成电路板上的小型芯片。传感器负责将通过镜头聚焦的光线转换成电信号，进而生成数字图像。常见的摄像传感器类型有CMOS（互补金属氧化物半导体）和CCD（电荷耦合器件）。
图像处理器（ISP， Image Signal Processor）：用于处理摄像传感器捕获的原始图像数据，包括色彩校正、对比度增强、噪声减少等，以改善最终图像的质量。
光学防抖（OIS， OptICal Image Stabilization）：技术，用于减少因设备移动（如手抖）导致的图像模糊。
其辅助元件：如闪光灯、红外滤镜、自动对焦马达等，用于增强摄像模组的功能和性能。
摄像模组成像的工作原理是什么
成像的工作原理主要包括以下几个步骤：
光学成像：当光线通过镜头进入摄像模组时，光线会被透镜系统聚焦，形成实际场景的光学影像。透镜系统包括凸透镜、凹透镜等组合，用于调节光线的入射角度和焦距。
光电转换：光学影像投射到摄像模组的感光元件（如 CCD 或 CMOS 传感器）上，这些感光元件会将光信号转换成电信号。在 CMOS 传感器中，每个像素都包含一个光电二极管，光线照射到像素上会产生电荷，进而转换成电信号。
信号处理：摄像模组会对电信号进行放大、滤波等处理，以保证图像质量和准确性。信号处理包括去除噪音、调整色彩平衡、增强细节等操作，以获得清晰、准确的图像。
数码输出：经过信号处理后，摄像模组会输出数字图像数据，这些数据可以被设备的图像处理器进行后续处理，如压缩、编码、保存等操作。

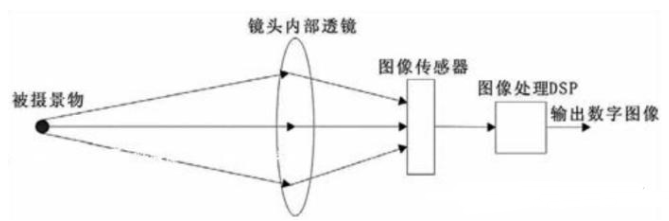

成像的光电信号输出后，被拍摄的物体反射的光线会传播到镜头内，光学透镜将光线聚焦到图像传感器，图像传感器利用光所积聚的电荷，把光信号转变为电信号进行输出，图像处理芯片会处理输出后的电信号，转换成数字信号，形成图像输出。
摄像头模组内的CMOS或CCD集成电路，是将光信号转换成电信号的关键，经由数字信号处理器加工处理后的信息，最后就转换成标准的GRB、YUV等格式得图像信号。
摄像模组连接方式有哪些类型
摄像模组连接方式有以下几种类型：
1. 接口连接：摄像模组可以通过接口连接，如 USB、MIPI（移动行业处理器接口）等，这些接口用于传输图像数据和控制信号。
2. 焊接连接：在一些设备中，摄像模组可能需要通过焊接方式连接到主板或其电路上，这种连接方式较为固定和稳固。
3. 插槽连接：有些摄像模组设计采用插槽连接方式，类似于将模组插入到主板上的槽中，这种方式便于更换和维护。
4. 无线连接：部分摄像模组支持无线连接，通过蓝牙、Wi-Fi 或其无线技术与设备进行通信和传输图像数据。
这些是常见的摄像模组连接方式，根据不同设备的设计和需求，可能会有其特定的连接方式。
摄像模组的性能和质量对于设备的拍照和视频录制能力非常重要。不同制造商和型号的设备可能采用不同的摄像模组配置，从而影响到拍照效果、低光条件下的性能、视频录制质量以及其相关功能（如夜景模式、人像模式、超广角拍摄等）。
