新品芯品：汽车级高精度模拟AMR角度传感器

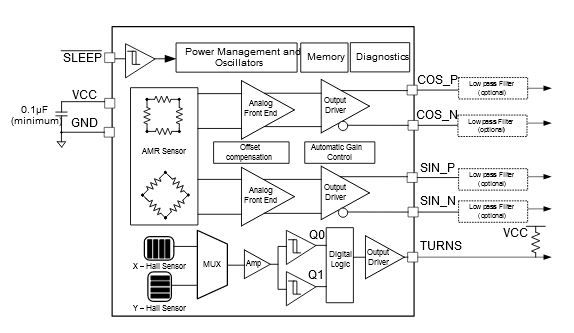

TMAG6181-Q1 是一款基于各向异性磁阻 (AMR) 技术的高精度角度传感器。该器件集成信号调节放大器，并提供与所施加平面磁场的方向相关的差分正弦和余弦模拟输出。该器件还在 X 轴和 Y 轴上具有两个独立的霍尔传感器，用于跟踪旋转情况。

TMAG6181-Q1
具有宽工作磁场 (20mT – 1T)，可实现灵活的机械放置以及低延迟 (< 2µs)
输出，适用于转子位置检测等高速应用。通过使用一个睡眠引脚，使器件能够进入两种低功耗模式（睡眠模式和低功耗圈数计数模式），快速启动时间
(<40µs) 有助于实现低功耗应用。该器件集成一个圈数计数器来记录旋转圈数，并使用 TURNS 引脚上的 PWM 来传输圈数计数器值。

TMAG6181-Q1 提供的诊断功能，专为功能安全应用而设计。该器件可在 –40°C 至 150°C 的宽环境温度范围内保持稳定一致的性能，同时具有超小的热漂移和寿命误差。

*附件：TMAG6181 数据手册.pdf

• 符合面向汽车应用的 AEC-Q100 标准：
  • 温度等级 0：-40°C 至 150°C
• [功能安全合规型]
  • 专为功能安全应用开发
  • 有助于使 ISO 26262 系统设计满足 ASIL-B 要求的文档
• 高精度、低角度误差 AMR 传感器：
  • 0.1°（典型值）
  • 0.4°（在 3.3V 下、整个温度范围内的最大值）
  • 0.56°（在 5.5V 下、整个温度范围内的最大值）
• 高速 AMR 角度传感器：
  • < 2µs 的超低延迟支持高达 100krpm
  • 角度范围：180°
• 具有低角度漂移，无需在整个温度范围内进行校准
• 宽工作磁场范围：20mT 至 1T
• 正弦和余弦差分比例式模拟输出
• 支持差分端或单端应用
• 快速启动时间：< 40µs
• 集成的圈数计数器使用 PWM 输出提供旋转圈数计数：
  • 启用圈数计数器的低功耗模式为 50µA
  • 智能旋转跟踪功能可在低功耗模式下跟踪高达 8krpm 的旋转
• 用于进入睡眠模式的专用引脚：< 5µA
• 电源电压范围：2.7V 至 5.5V
