传感器是现代生活中最重要的电子器件，被誉为现代智能化的神经触角，是万物互联时代的重要组成部分。传感器主要由敏感元件、转换元件和变换电路组成，能将感知到的信息，按一定规律转换为电信号，以满足信息的传输、处理、储存、显示和记录分析等作用。
从陆地上的汽车，到天空中的飞机；从近在身边的手机，到远在宇宙的火箭飞船，传感器都是身上重要的一部分，如同人类的五官。
压电传感器是什么？
压电传感器是最常见的传感器，其工作原理是基于压电材料的压电效应，当压电材料受力作用而变形时，其表面会产生电荷，机械能转换为电能，从而实现非电量的测量。
常见的压电材料有石英晶体、钛酸钡、锆钛酸铅等，应用于压电式传感器中的压电元件材料一般分为三类：压电晶体、压电陶瓷、新型压电材料。都有良好的灵敏度、转换效率、机械性能好、工作温度范围宽和工作寿命长等特点。
压电传感器的应用
由于压电传感器的特性，多用于挠性运动、触摸、振动和冲击测量。可用在医疗、航天航空、消费电子和汽车等多个领域。随着工业自动化和智能制造的推进，对精确测量和控制的需求增加，压电传感器在工业领域的应用也将继续扩大。
压电传感器的测试难点
由于压电传感器的工作原理，压电传感器不能用于静态测量，因为压电元件只有在交变力的作用下，电荷才能源源不断地产生，才可以给测量回路一定的电流，所以只适用于动态测量。
并且压电传感器输出信号很小，想要对其输出信号进行精准测量，一般需要接入放大器来放大微弱的输出信号，但这同时也可能会放大和引入一些链路中的噪声，不利于对真正的信号做测量。
针对以上的情况，如果用源表对压电传感器的输出信号进行测量，可能会采样率不够高，很难观测到压电传感器实际的信号变化状态，无法满足动态测试条件。所以需要考虑使用示波器来对压电传感器进行测试，由于压电传感器输出信号微弱，这就要求示波器底噪非常小，否则可能会掩盖住输出信号，从而失去测试的意义。
传感器测试方案
泰克的MSO6B系列示波器的底噪性能非常优异，底噪的有效值在20MHZ带宽下低至8.68uV，1G带宽下低至51.5uV，是测量传感器输出微小信号的最佳选择！
| 示波器型号 | Tektronix MSO64B | 竞品A | 竞品B | 竞品C |
| 仪器底噪 (20MHZ带宽) | 8.68 uV | 43 uV | 22 uV | - |
| 仪器底噪 (1GHZ带宽) | 51.5 uV | 63 uV | 66 uV | 125 uV |
除此之外，泰克的MSO6B系列示波器还具有高分辨率12位ADC（高分辨率模式能到16位）和高采样率的特点，帮助发现最初的真实信号，不遗漏任何一点细节。
实测案例
下面我们看一个实测案例，来见证一下，泰克MSO6B系列示波器在传感器领域的表现。

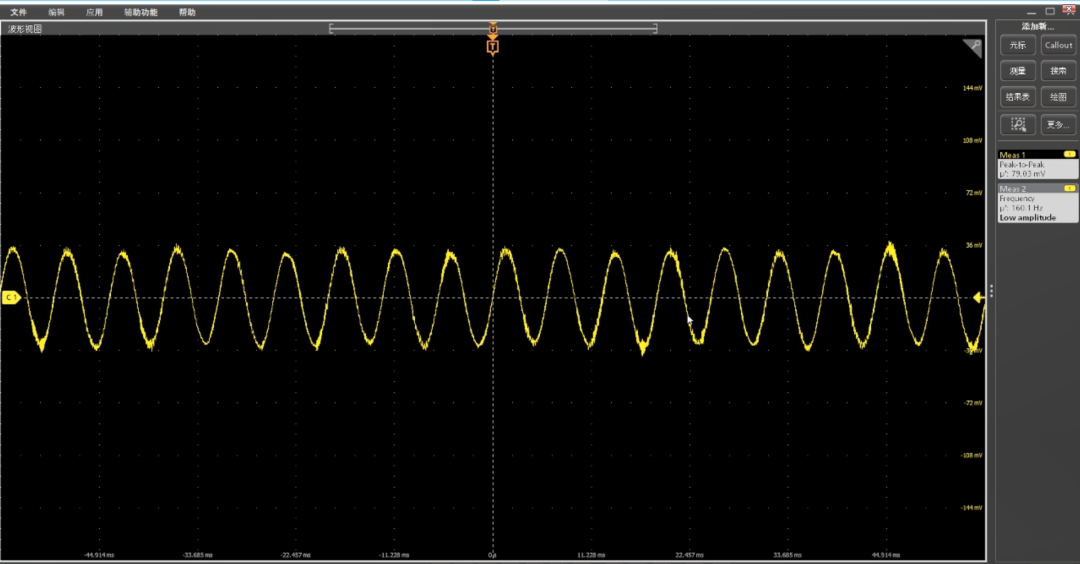

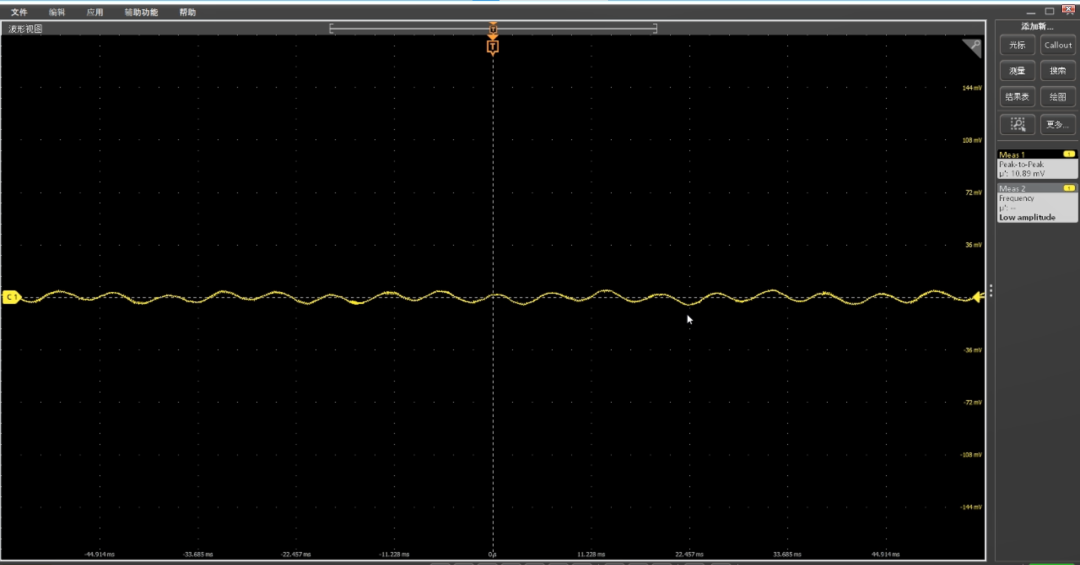

（MSO6B系列的测试结果）
上图为泰克MSO6B系列对压电传感器的测试结果，该正弦波的峰峰值，会随着对压电传感器所施加力的振荡频率升高，从而压电传感器输出信号也逐渐增大，该压电传感器对实验的最小振荡频率的输出信号只有3-4mv，最大实验振荡频率的输出信号有73-74mv左右。

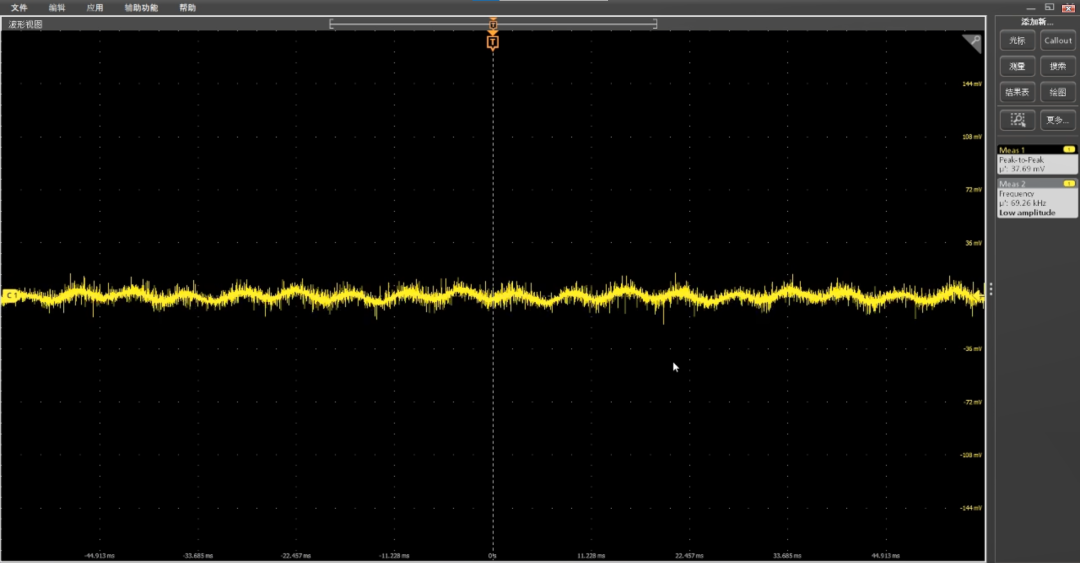

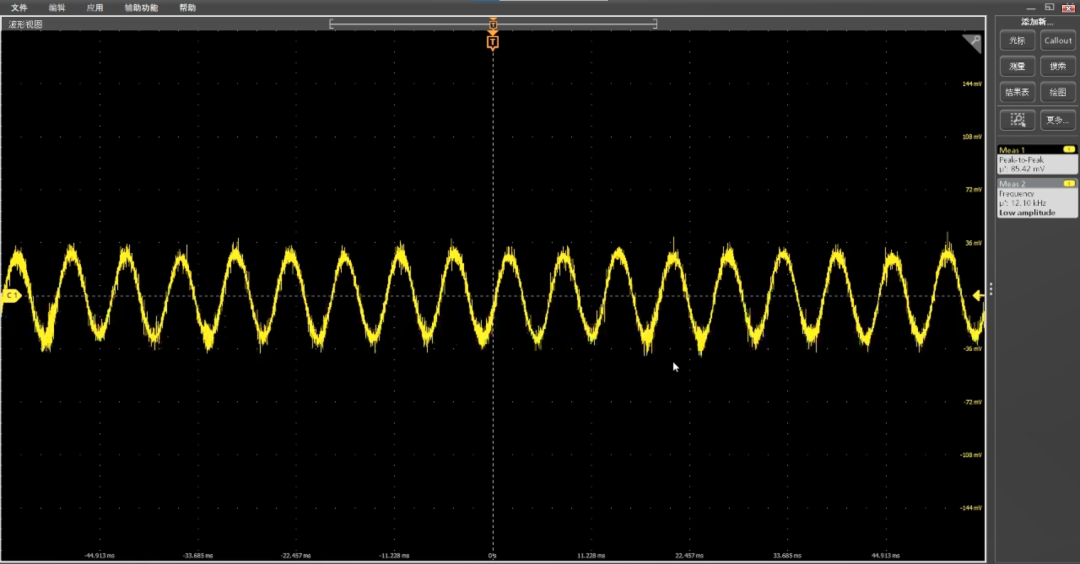

如果示波器底噪很大的话，可以看到是下图的测试情况，首先我们会看到很粗的一条波形，上面布满了仪器的底噪，对于前面的测试项目，我们所得到的值，均变成了~30mv和~85mv，比MSO6B低噪声示波器测试数值远远大了很多，并且波形并不干净，最终影响我们对真实信号的测量和分析。
（底噪较大示波器的测试结果）
前所未有的低噪声测量体验
如果您手上现在也有传感器想要做测试分析，奈何实验室设备条件不足，无法还原最真实的信息，或者您想验证当前实验室测试设备是否良好，快来联系泰克，预约泰克开放实验室，或者预约工程师上门演示，体验MSO6B带给你前所未有的低噪声测量体验吧！
