点光谱共焦传感器：多维度尺寸测量的精准利器

点光谱共焦传感器的工作原理

点光谱共焦传感器是利用光学原理进行测量的设备。通过发射不同波长的光，在被测物体表面形成一个聚焦点。当聚焦点与被测物体表面的距离发生变化时，反射光的波长也会随之改变。传感器通过检测反射光的波长，就可以精确地确定聚焦点与被测物体表面的距离。

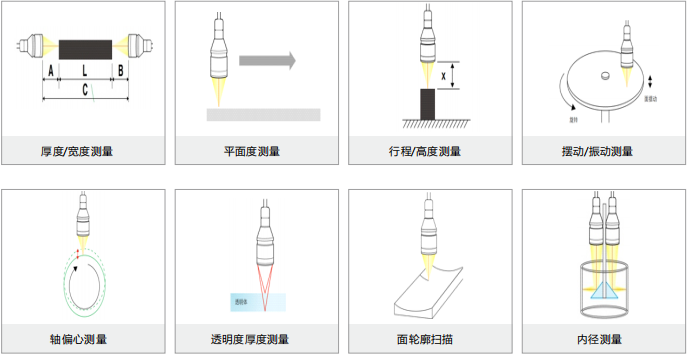

点光谱共焦传感器能测量的尺寸类型

厚度测量

• 对于各种材料的薄片、薄膜等，点光谱共焦传感器可以精确测量其厚度。例如在电子行业中，手机屏幕玻璃、电路板绝缘层等的厚度测量非常重要。传感器能够快速、准确地获取这些材料的厚度信息，为生产过程中的质量控制提供有力支持。
• 对于多层结构的物体，如多层电路板、复合材料等，也可以分别测量各层的厚度，从而评估其结构的完整性和性能。

高度测量

• 在机械加工领域，零件的高度尺寸往往需要精确控制。点光谱共焦传感器可以对各种形状的零件进行高度测量，如圆柱体、圆锥体、球体等。无论是小型精密零件还是大型机械部件，都能实现高精度的测量。
• 对于表面不平整的物体，传感器可以通过多点测量，获取其高度分布情况，为后续的加工和处理提供参考。

间隙测量

• 在电子组装、汽车制造等行业中，零件之间的间隙大小直接影响产品的性能和质量。点光谱共焦传感器可以精确测量零件之间的间隙，确保其在设计要求的范围内。例如，汽车发动机缸体与活塞之间的间隙、电子元件与电路板之间的间隙等。
• 对于微小间隙的测量，点光谱共焦传感器具有独特的优势。可以测量几十微米甚至更小的间隙，为高精度装配提供保障。

直径测量

• 对于圆柱体、球体等物体的直径测量，点光谱共焦传感器同样表现出色。可以通过对物体表面多个点的测量，计算出物体的直径大小。在轴承制造、管道加工等行业中，直径测量是保证产品质量的关键环节。
• 对于不规则形状物体的等效直径测量，传感器也能提供准确的结果。例如，对于椭圆形、多边形等物体，可以通过测量其多个方向的尺寸，计算出等效直径。

轮廓测量

• 点光谱共焦传感器可以对物体的轮廓进行三维测量，获取物体表面的形状信息。这对于模具制造、塑料制品等行业非常重要，可以帮助工程师准确了解产品的外形尺寸，及时发现和解决生产过程中的问题。
• 对于复杂曲面的轮廓测量，传感器可以通过高速扫描，快速获取大量的测量数据，然后通过软件处理，生成精确的三维模型。

点光谱共焦传感器的优势

高精度

• 点光谱共焦传感器的测量精度可以达到亚微米级别，能够满足对尺寸精度要求极高的应用场景。
• 不受被测物体表面材质、颜色、反射率等因素的影响，保证了测量结果的准确性和可靠性。

非接触式测量

• 不会对被测物体造成任何损伤，适用于对柔软、易碎、精密等物体的测量。
• 可以在不停止生产过程的情况下进行在线测量，提高生产效率。

高速测量

• 能够快速获取测量数据，满足大规模生产中的实时检测需求。
• 对于动态物体的测量也具有良好的适应性，可以跟踪物体的运动，实时获取尺寸变化信息。

多参数测量

• 除了尺寸测量外，点光谱共焦传感器还可以同时测量物体的表面粗糙度、平整度等参数，为全面评估物体的质量提供更多信息。
