博流BL808三核编译运行上手指南

bl808是三核异构架构，分为m0、lp、d0，使用的都是平台哥的RISC-V核，分别为E907/E902/C906，每个核需要单独编译并烧录到对应的位置，通过本文可以了解三核编译、烧录、运行。

博流BL808三核编译运行上手指南

简介

BL808 是高度集成的 AIoT 芯片组，具有 Wi-Fi/BT/BLE/Zigbee 等无线互联单元，包含多个 CPU 以及音频编码译码器、视频编码译码器和 AI 硬件加速器，适用于各种高性能和低功耗应用领域。

BL808 系列芯片主要包含无线和多媒体两个子系统。

无线子系统包含一颗 RISC-V 32-bit 高性能 CPU（m0），集成 Wi-Fi/BT/Zigbee 无线子系统，可以实现多种无线连接和数据传输，提供多样化的连接与传输体验。
多媒体子系统包含一颗 RISC-V 64-bit 超高性能 CPU（d0），集成 DVP/CSI/ H264/NPU 等视频处理模块，可以应用于视频监控/智能音箱等多种 AI 领域

多媒体子系统组成部分如下：

NPU HW NN 协处理器 (BLAI-100)，适用于人工智能应用领域
摄像头接口
音频编码译码器
视频编码解码器
传感器
显示接口
电源管理单元控制低功耗模式。
还支持各种安全功能。
外围接口包括 USB2.0、 Ethernet、 SD/MMC、 SPI、 UART、 I2C、 I2S、 PWM、 GPDAC/GPADC、 ACOMP、 PIR、 Touch、IR remote、 Display 和 GPIO。

支持灵活的 GPIO 配置， BL808 最多可达 40 个 GPIO。

芯片规格包括如下：

RT-Thread 版本

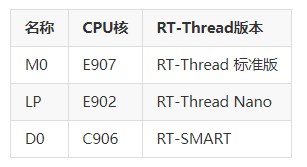

BL808是三核异构架构，分别为m0、lp、d0，当前bsp已实现三核同时启动，三核分别采用了不同的RT-Thread版本

编译说明

BL808是三核异构架构，分别为m0、lp、d0，三核需要单独编译，并烧录到对应的位置。
3.1. m0/lp
工具链下载
下载risc-v的工具链，下载地址1或下载地址2

Windows下请使用使用[env工具][1]，使用命令 tar -xvf Xuantie-900-gcc-elf-newlib-mingw-V2.6.1-20220906.tar.gz 解压交叉编译器，使用Windows下解压工具直接解压可能出现Windows下编译错误。

在rtconfig.py中将risc-v工具链的本地路径加入 EXEC_PATH 或通过 RTT_EXEC_PATH 环境变量指定路径

Windows：

set RTT_EXEC_PATH=C:UsersxxxxDownloadsXuantie-900-gcc-elf-newlib-x86_64-V2.6.1bin
Linux:

export RTT_EXEC_PATH=/opt/Xuantie-900-gcc-elf-newlib-x86_64-V2.6.1/bin
编译
Windows下推荐使用[env工具][1]，在console下进入bsp/bl808目录中，选择需要编译的核心，m0或lp，运行：

cd bsp/bl808/m0
menuconfig
pkgs --update
如果在Linux平台下，可以先执行：

scons --menuconfig
会自动下载env相关脚本到~/.env目录，然后执行

source ~/.env/env.sh
cd bsp/bl808/m0
pkgs --update
更新完软件包后，执行 scons -j10 或 scons -j10 --verbose 来编译这个板级支持包。或者通过 scons --exec-path="GCC工具链路径" 命令，在指定工具链位置的同时直接编译。

如果编译正确无误，会产生rtthread.elf、rtthread_m0.bin文件。其中rtthread_m0.bin需要烧写到设备中进行运行。

注意
由于BL808为三核异构，lp核、d0核都是通过m0核启动的，必须正确烧录m0核才可以实现三核正常运行

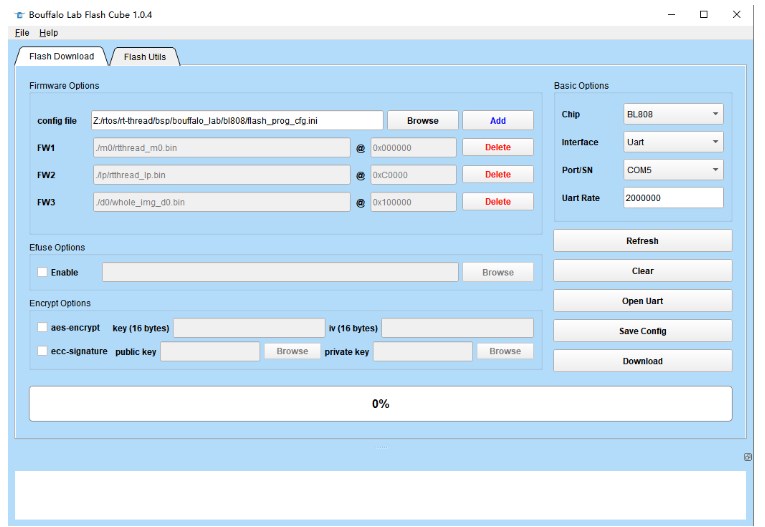

m0烧录配置文件：bsp/bouffalo_lab/bl808/m0/flash_prog_cfg.ini

d0
bl808-d0运行在S态下，支持RT-Smart，采用的交叉编译器为riscv64-unknown-linux-musl-gcc，编译请参考构建内核镜像

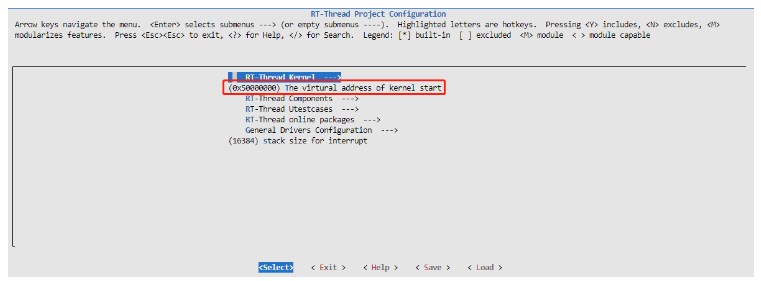

其中内核虚拟地址开始地址为0x50000000
