超低功耗人体存在毫米波传感器LD2410S性能测试

LD2410S是海凌科近期推出的一款爆款24G雷达模块，不仅保持了高精准识别人体存在状态的能力，而且将超低功耗的特性有着到了极致，迎合了当今社会节能环保的主流趋势，也满足了客户对低功耗、环保型产品的迫切需求。

01

LD2410S优势

海凌科LD2410S是一款采用电池供电的超低功耗人体存在毫米波传感器。集成了24GHz毫米波传感器硬件LD2410S和低功耗人体存在感应智能算法固件。该传感器具有出色的感知能力，可以准确检测人体的静止、微动和运动状态。

与此超低功耗性能可媲美某些10G低功耗雷达模块，从而扩展了其在各种应用领域的适用范围。例如，可用于可视门铃、猫眼、门锁以及低功耗摄像机等依赖电池供电的产品。

产品参数

搭载单芯片智能毫米波传感器 SoC 和智能算法固件

超小传感器尺寸：20 mm × 20 mm

加载默认感应配置，即插即用

24 GHz ISM 频段，可通过 FCC、CE、无委会频谱法规认证

3.3 V 电源供电，支持 3.0 V ~ 3.6 V 宽电压范围

平均工作电流 0.1 mA @ 1 Hz 上报频率

探测目标为运动、微动及静止人体

实时上报探测结果

提供可视化工具，支持配置探测距离区间和目标消失延迟时间

支持感应范围划分，完全屏蔽区间外任何干扰

近距离 0.2 m 感应，无检测盲区

运动人体感应最远距离8 m

探测角度大，挂壁安装时水平覆盖角度±60°

支持挂壁安装

支持 IAP 在线升级

02

LD2410S怎么测试？

测试前准备工作

a、硬件准备

LD2410S模块+2.54mm*5Pin杜邦线+串口小板CH340*1

(PS:新手或者小白玩家建议直接购买测试套件，测试套件内包含以上硬件设备，测试更简单方便。)

b、软件准备

通过上面的链接下载HLK-LD2410S_TOOL应用软件。由于功耗等因素限制，目前暂不支持APP调参。

测试步骤

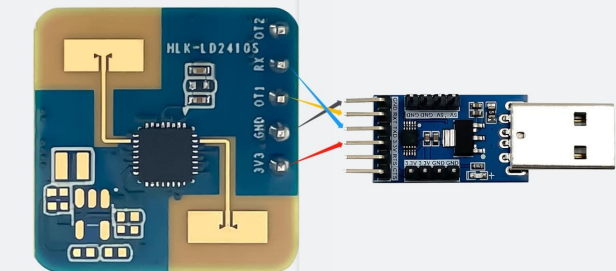

步骤一、通过 USB 转 TTL 串口转接板连接上位机和毫米波传感器，引脚连接方式下图所示；

（毫米波传感器与 USB 串口转接板连接时引脚的对应关系）

（硬件 LD2410S 与 USB 串口转接板的连接方式）

步骤二、打开上位机的设备管理器，获得毫米波传感器所在串口的串口号；

步骤三、打开第三方串口工具，选择毫米波传感器的串口号，设置串口波特率为 115200，然后点击“打开串口”（或相同功能）按钮即可在工具界面的输出端查看当前传感器的检测结果。

03

LD2410S参数和检测结果查看

参数设置

使用上位机工具更改一个或多个传感器参数的步骤如下：

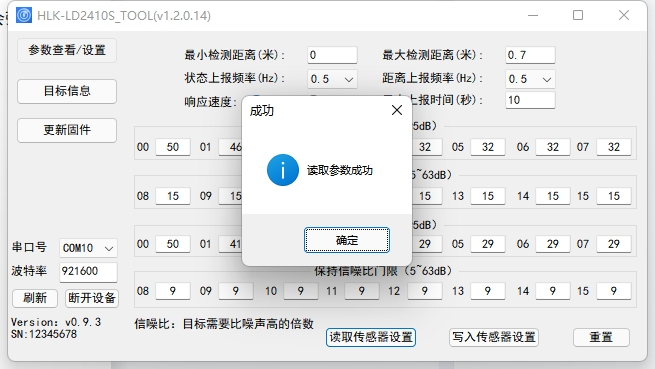

步骤一、在连接HLK-LD2410S与上位机工具之后，在“参数查看/设置”功能页面为所有需要更改的参数输入新的参数数值；

步骤二、在当前页面点击“写入传感器设置”按钮，上位机会将当前界面中的参数数值写入传感器，成功后页面会弹出“写入参数成功”提示窗口，点击“确定”完成参数设置。

如需要恢复传感器的参数配置为默认配置，在“参数查看/设置”功能页面点击“重置”按钮，上位机工具会将默认参数发送给传感器，并更新显示在在“参数查看/设置”功能页面。

测试结果查看

上位机工具的“目标信息”页面展示了人体感应检测结果和实时数据，并提供保存毫米波传感器检测数据的相关操作。

如图 4-4所示，“目标信息”页面的功能页面可以划分为四个区域，分别是：

a目标结果显示区；

b功能按钮区；

c实时数据显示区；

d数据保存操作区。

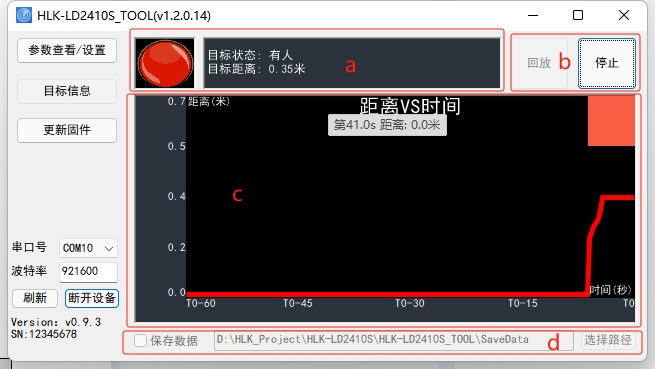

（目标区域a、b、c、d划分图）

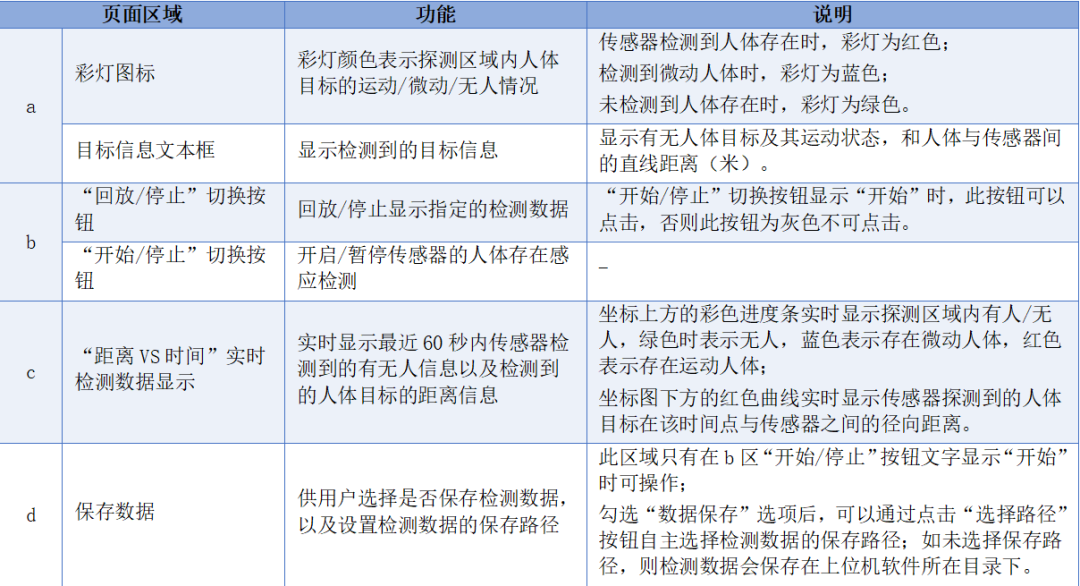

（目标区域a、b、c、d信息查看解释图）
