微控制器（MCU）在现实世界的另一个用途是在报警系统中。从早上叫你起床的闹钟到火灾警报、防盗警报，甚至是核电站出现问题时发出的警报，微控制器帮助保护我们所有人的安全。
本篇将带你构建自己的防盗报警器，实现一个特殊的运动传感器，不断扫描任何人进入房间的事件。无论你是在保护银行金库，还是只是想防止兄弟姐妹们出现在你的房间里，防盗报警器肯定会派上用场。
这个项目需要用到：
树莓派 PICo
面包板
任何颜色的 LED 灯
一个 330Ω 电阻
有源蜂鸣器
一个或多个 HC-SR501 被动红外（PIR）传感器
若干公对公、公对母杜邦线
mICroUSB 数据线
将 Pico 连接到树莓派或其运行 Thonny MicroPython IDE 的计算机。
HC-SR501 PIR 传感器
在前面的系列教程中，你已经使用了按钮开关形式的简单输入组件。这一次，你将使用被称为被动红外传感器（PIR）的传感器。有数百种不同的 PIR 传感器可用，HC-SR501 低成本、高性能，并与 Pico 完美适配。
被动式红外传感器被设计用来检测运动，特别是人和其生物的运动。工作原理有点像照相机，但不是捕捉可见光，而是寻找以红外辐射的形式从活体发出的热量。被称为被动红外传感器，而不是主动红外传感器，因为就像相机传感器一样，自己不发出任何红外信号。
实际的传感器被埋在一个塑料镜头下，通常形状像半个球。镜头在技术上并不是传感器工作所必需的，但可以供更宽的视野（FOV），如果没有透镜，PIR 传感器只能看到传感器正前方一个非常窄的角度的运动。这种镜头可以从更宽的角度吸收红外线，这意味着一个 PIR 传感器就可以观察到房间里大部分的移动情况。
在商业防盗报警系统中，PIR 传感器只是使用的传感器。其传感器还包括：能告知窗 户何时被打碎的碎玻璃传感器、能监测门是开着还是关着的磁传感器、能捕捉窃贼脚步声的声音传感器以及能告知门锁是否被撬开的振动传感器。
一个简单的 PIR 传感器对于低安全级别的地方就足够了。
现在拿起你的 HC-SR501 传感器看一看。首先要注意的是，有自己的电路板。除了传感器和镜头，还有其几个组件：驱动传感器的黑色芯片、一些电容和微小的贴片电阻。你也可以看到几个电位器，你可以用螺丝刀拧动，来调整传感器的灵敏度，以及当触发时保持激活的时间。
你还会看到三个公排针，和 Pico 底部的排针一模一样。但是，你不能直接将插入面包板，因为面包板上的组件会碍事。取三根公对母杜邦线，将母线端插入 HC-SR501 的针脚上。接下来，拿起公的一端，把连接到面包板和 Pico 上。在将传感器连接到 Pico 上时，需要确认传感器的文档。不同公司生产的 HC-SR501 传感器，引脚的顺序会略有不同。
这里的传感器，引脚顺序为 GND 在底部，信号或触发引脚在中间，电源引脚在右边。

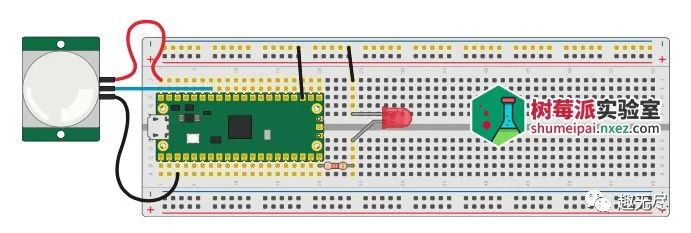

传感器的信号引脚连接到 Pico 的 GP28 引脚。GND 和 VCC 分别连接 Pico 的 GND 和 5V 引脚。
警报器代码
对 Pico 进行编程才能识别传感器。这和读取按钮的操作类似。几乎可以使用相同的代码：
import machinesensor_pir = machine.Pin(28, machine.Pin.IN, machine.Pin.PULL_DOWN)
就像上一篇教程中做的反应游戏一样，防盗报警器的输入应该作为一个中断，停止程序正在做的任何事情，并在传感器被触发时做出反应。和前面一样，首先定义一个回调函数来处理中断：
def pir_handler(pin):print("ALARM! Motion detected!")设置中断本身：
sensor_pir.irq(trigger=machine.Pin.IRQ_RISING, handler=pir_handler)
单击 Run 按钮，并将程序保存到 Pico 中，命名为 Burglar_Alarm.py。
在 PIR 传感器前面挥一挥你的手，你会看到一条消息出现在 Shell 区域，确认传感器检测到了手的移动。如果你一直挥动你的手，信息将持续输出，但是在每条消息之间有一个延迟，
这种延迟和内置在 HC-SR501 上的电位器设置相关。你可以插入一个螺丝刀，把朝一个 方向转动来减少延迟，朝另一个方向转动来增加延迟。请参考传感器的文档，以确定哪个电位器是控制延迟的。
组装输入和输出之后的代码

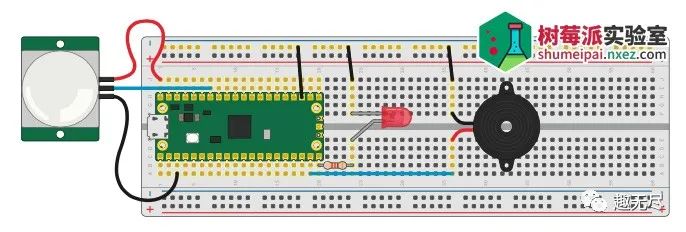

真正的防盗警报器有灯和警报器来醒周围的人有问题了，下面我们就来添加。如图所示添加 LED 和有源蜂鸣器。其中，LED 正极与 Pico 的 GP15 引脚相连，蜂鸣器的正极与 Pico 的 GP14 相连。GND 均与 Pico 的 GND 引脚相连。
加入 LED 和蜂鸣器之后的完整代码如下：
import machineimport utimesensor_pir = machine.Pin(28, machine.Pin.IN, machine.Pin.PULL_DOWN)led = machine.Pin(15, machine.Pin.OUT)buzzer = machine.Pin(14, machine.Pin.OUT)def pir_handler(pin):print("ALARM! Motion detected!")for i in range(50): led.toggle() buzzer.toggle() utime.sleep_ms(100)sensor_pir.irq(trigger=machine.Pin.IRQ_RISING, handler=pir_handler)while True: led.toggle() utime.sleep(5)点击 Run 按钮，然后在 PIR 传感器前再次挥舞你的手，这时不仅会有消息提示出现在 Shell 区域，LED 将开始快速闪烁 50 次并伴随着警报器哔声（间隔 100 毫秒）。
为了让防盗报警器更具震慑力，在没有察觉到任何动静的情况下也会缓慢闪烁（每 5 秒一次），以此 警告潜在的入侵者，你的房间已经被人监视了。
祝贺你，这应该足以吓入侵者了！
如果你使用的是无源蜂鸣器，尝试这个版本的程序代替：
import machineimport utimesensor_pir = machine.Pin(28, machine.Pin.IN, machine.Pin.PULL_DOWN) led = machine.Pin(15, machine.Pin.OUT)buzzer = machine.Pin(14, machine.Pin.OUT)def pir_handler(pin): print("ALARM! Motion detected!") for i in range(50): led.toggle() for j in range(25): buzzer.toggle() utime.sleep_ms(3)sensor_pir.irq(trigger=machine.Pin.IRQ_RISING, handler=pir_handler)while True: led.toggle() utime.sleep(5)在蜂鸣器的使用上，上面的代码是通过快速切换蜂鸣器引脚的电压来模拟有源蜂鸣器振荡器的效果。
尝试将延迟时间从 3 毫秒改为 4 毫秒，你会发现蜂鸣器的声音音调更低。改变延迟会改变蜂鸣器振荡的频率：延迟越长，蜂鸣器振荡的频率就越低，声音的音调就越低；延迟越短，振动频率 就越高，声音的音调也就越高。
扩展警报器

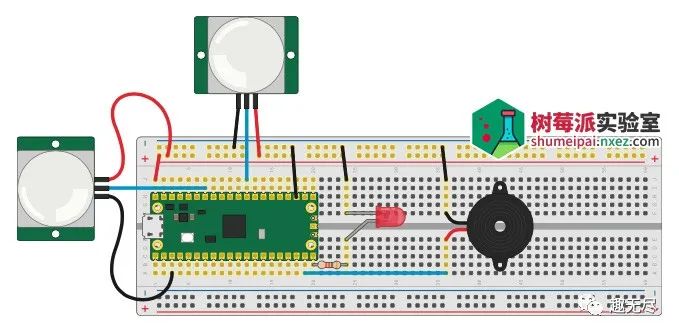

添加多个 HC-SR501 传感器可以覆盖更多区域。我们以两个为例，将新增的传感器信号脚连接到 Pico 上的 GP22 引脚，如图所示。
在设置第一个传感器的地方添加一行新代码：
sensor_pir2 = machine.Pin(22, machine.Pin.IN, machine.Pin.PULL_DOWN)
然后创建一个新的中断，同样在第一个中断的下面：
sensor_pir2.irq(trigger=machine.Pin.IRQ_RISING, handler=pir_handler)
请记住，一个处理程序可以有多个中断，因此不需要更改终端处理程序的部分。
点击 Run 按钮，并在第一个 PIR 传感器上挥一挥你的手，你会看到警报信息，LED 闪光，蜂鸣器的声音和之前一样。等完成，然后在第二个 PIR 传感器上挥挥手，你会看到你的防盗警报以完全相同的方式响应。
为了使闹钟变得非常智能，你可以根据哪个引脚负责中断来自定义消息，工作方式与你之前编写的双人反应游戏中完全相同。
回到你的中断处理程序并修改：
def pir_handler(pin):if pin is sensor_pir:print("ALARM! Motion detected in bedroom!")elif pin is sensor_pir2:print("ALARM! Motion detected in living room!")for i in range(50):led.toggle()buzzer.toggle()utime.sleep_ms(100)就像在系列教程「反应游戏」项目中，这段代码让中断报告被哪个引脚触发。最终完整的代码如下：
import machineimport utimesensor_pir = machine.Pin(28, machine.Pin.IN, machine.Pin.PULL_DOWN) sensor_pir2 = machine.Pin(22, machine.Pin.IN, machine.Pin.PULL_DOWN) led = machine.Pin(15, machine.Pin.OUT)buzzer = machine.Pin(14, machine.Pin.OUT)def pir_handler(pin): if pin is sensor_pir: print("ALARM! Motion detected in bedroom!") elif pin is sensor_pir2: print("ALARM! Motion detected in living room!") for i in range(50): led.toggle() buzzer.toggle() utime.sleep_ms(100)sensor_pir.irq(trigger=machine.Pin.IRQ_RISING, handler=pir_handler) sensor_pir2.irq(trigger=machine.Pin.IRQ_RISING, handler=pir_handler)while True: led.toggle() utime.sleep(5)祝贺你！你现在学会如何构建一个模块化的防盗报警器来覆盖你需要的所有监测区域了！
