PNP传感器和NPN传感器是两种常见的电子元件，在电路中起着重要的作用。那？这两种传感器究竟有什么区别呢？
PNP传感器
PNP传感器是电流控制设备，主要优点是输出信号与输入信号相反。当输入信号为低电平时，输出信号为高电平；当输入信号为高电平时，输出信号为低电平。这种特性使得PNP传感器非常适合用于数字电路中的逻辑门电路。

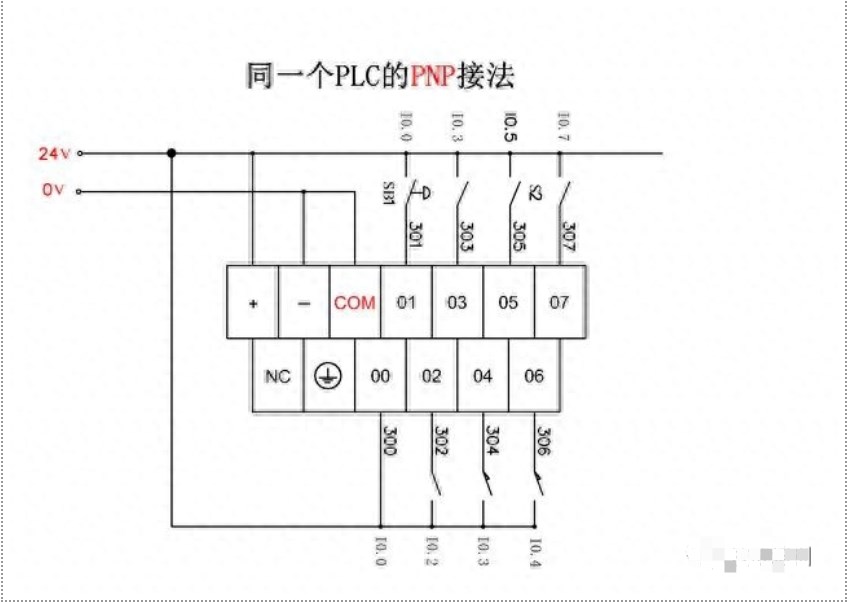

PNP传感器又叫 “源型输入” ，电流是从端子里流出来的，就是高电平有效。那么输出端电压是24V中的24V。

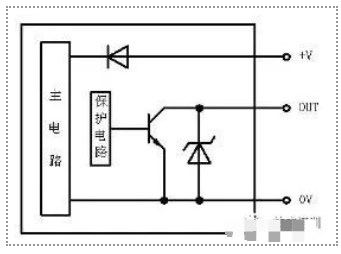

PNP传感器，高电平有效
NPN传感器
NPN传感器也是电流控制设备，主要优点是输出信号与输入信号相同。当输入信号为低电平时，输出信号也为低电平；当输入信号为高电平时，输出信号也为高电平。这种特性使得NPN传感器非常适合用于模拟电路中的放大器和开关电路。

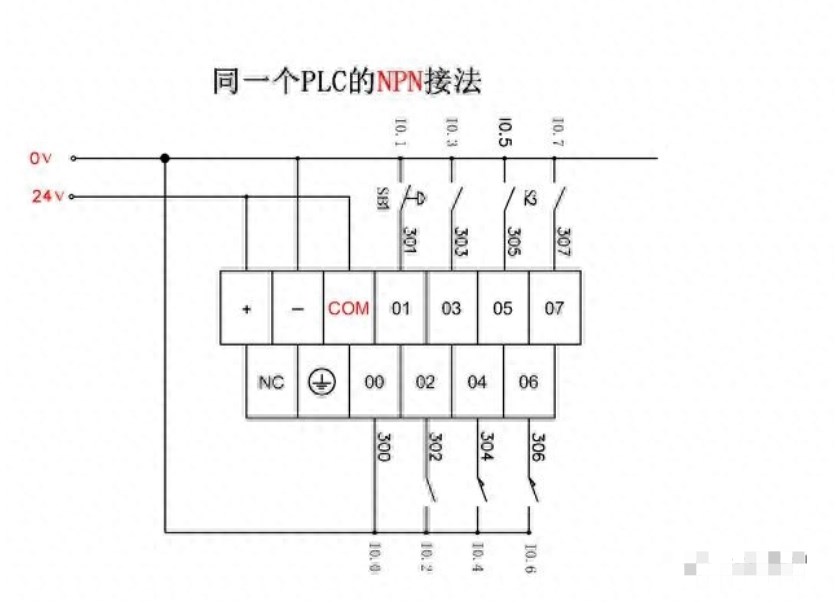

NPN传感器又叫 “漏型输入” ，电流是从端子里流进去的，就是低电平有效。那么输出端电压就是24V中的0V。

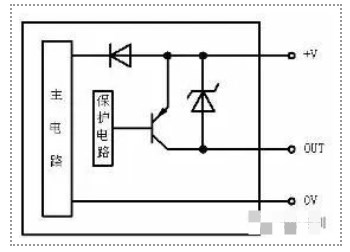

NPN传感器，低电平有效
区分和使用
区分
要区分PNP传感器和NPN传感器，可以查看引脚排列方式。通常情况下，PNP传感器的发射极（E）连接到正电源，集电极（C）连接到负载或下一级电路；而NPN传感器的发射极（E）连接到负电源，集电极（C）连接到负载或下一级电路。还可以通过查看电路图中的箭头方向来判断传感器的类型。箭头指向的是发射极，远离的是集电极。
使用
在使用PNP传感器和NPN传感器时，需要注意以下几点：
(1) 确定电路需要的电流类型：如果需要从正电源向负载提供电流，则应使用PNP传感器；如果需要从负电源向负载提供电流，则应使用NPN传感器。
(2) 确定电路需要的输出信号类型：如果需要输出与输入信号相反的信号，则应使用PNP传感器；如果需要输出与输入信号相同的信号，则应使用NPN传感器。
(3) 注意电压极性：在使用PNP传感器时，需要将正电源连接到发射极；在使用NPN传感器时，需要将负电源连接到发射极。否则可能会导致电路无法正常工作或损坏传感器。
一个PLC如何连接两种传感器呢?

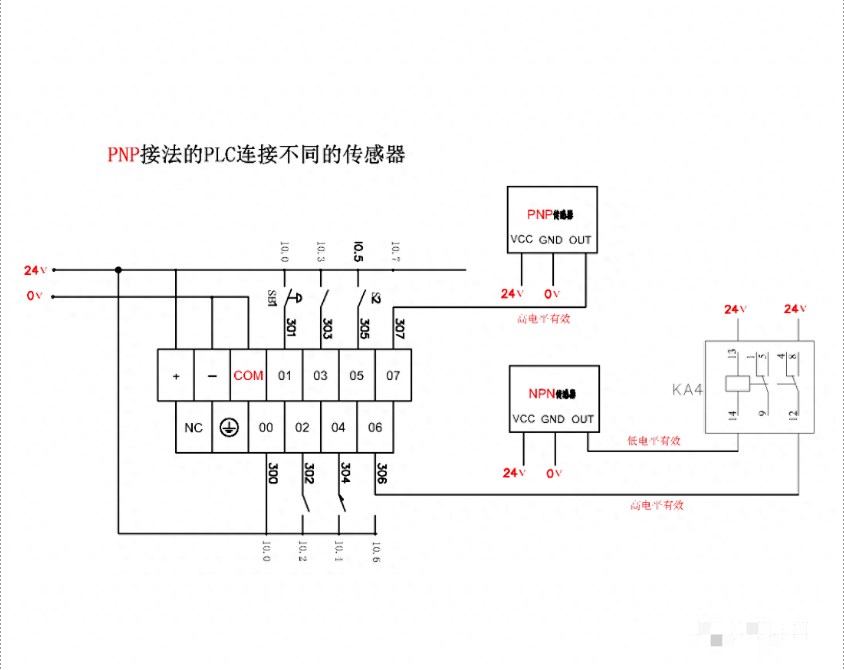

PNP接法的PLC使用两种传感器

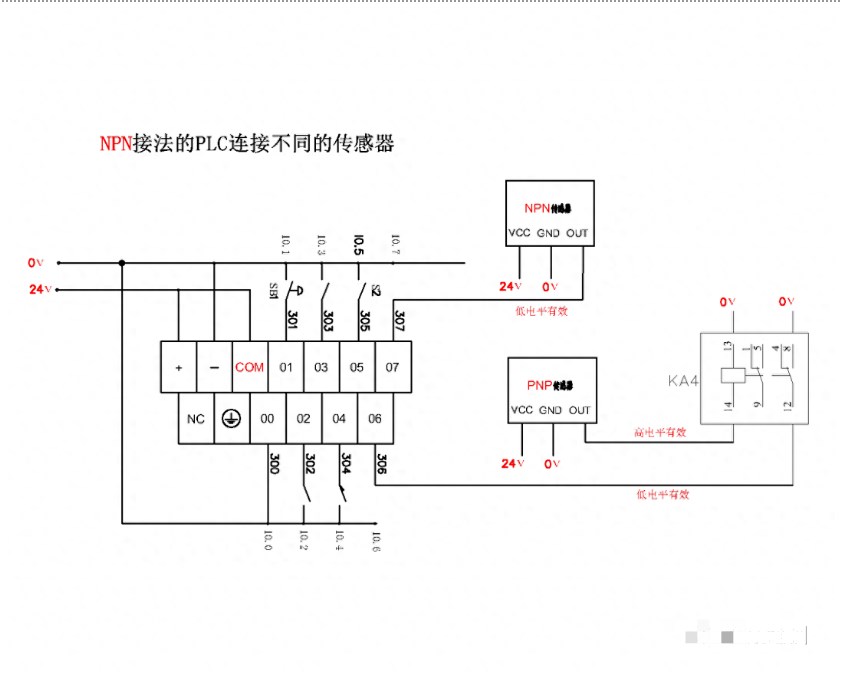

NPN接法的PLC使用两种传感器
