手机摄像头组成结构

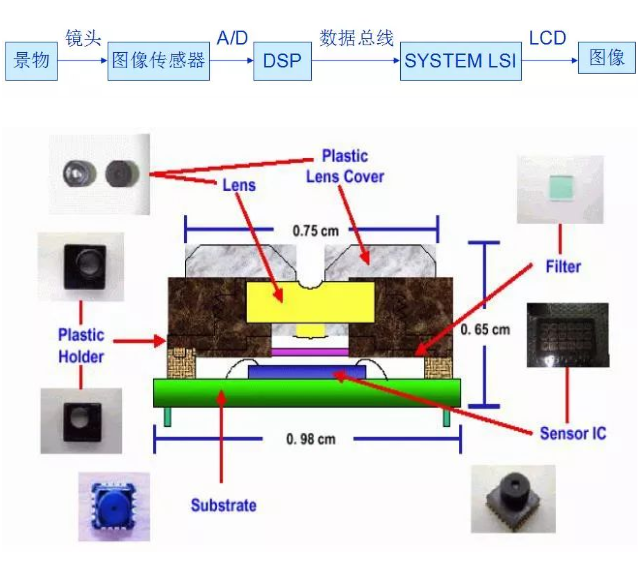

手机摄像头主要由以下几个部分组成：PCB板、DSP（CCD用）、传感器（SENSOR）、固定器（HOLDER）、镜头（LENS ASS′Y）。其中镜头（LENS ASS′Y）， DSP（C，CD用），传感器（SENSOR）是最重要的三个部分。

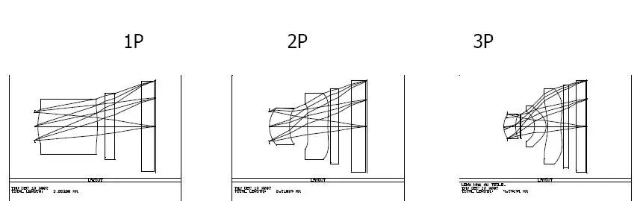

通常摄像头用的镜头构造有：
1P、2P、1G1P、1G2P、2G2P、2G3P、4G、5G等。透镜越多，成本越高，相对成像效果会更出色；而玻璃透镜又比树脂贵。因此一个品质好的摄像头应该是采用多层玻璃镜头！现在市场上的多数摄像头产品为了降低成本，一般会采用廉价的塑胶镜头或一玻一塑镜头（即：1P、2P、1G1P、1G2P等），对成像质量有很大影响！
镜头由透镜、滤光装置、镜筒三部分组成，镜头参数有三个，即焦距f′、相对孔径D/f′和视场角2ω。
手机镜头的组装流程
组装是按顺序逐一将加工完成的镜片、隔片、压圈等部品完成装配，并实现光学性能的过程。
手机镜头组装首先需进行镜筒排布，而后按照图面技术要求，按一定的部品组装顺序进行镜片、遮光片、隔圈、压圈等部品的组装（其中，镜片、压圈组装一般需要经过压入工艺），最后进行胶水涂布、胶水曝光，送入后道外观、性能检验。

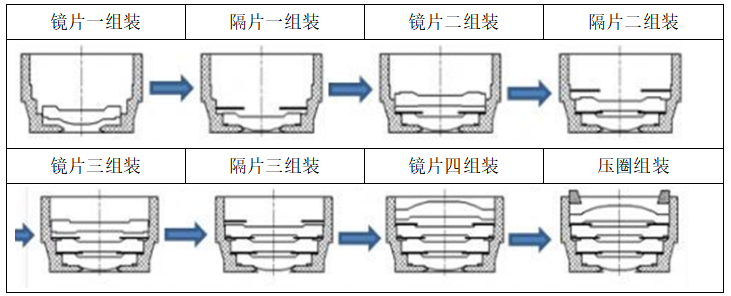

部件组装顺序见下图；
经过多年发展，手机镜头制造工艺发生了巨大变化，目前基本进入自动化组立加工时代目前主要有两大类组立方式，多站式和全站式。
工作原理及优点：根据实际产品需要，用户可定义组立工艺参数，通过影像自动识别镜片中心，由机械手臂和滑动机构准确移动到既定坐标完成镜片组装，快速简便的完成镜头品质的验证，提高组装效率。
手机摄像头的成像原理
光线穿过手机的镜头会进入到手机内部的光学系统，这些光学系统上的透镜能把从物体发出的光线汇聚到感光元件上。感光元件然后光学图像被转换成电信号，电信号再经过编码转成手机芯片可以看懂的一串数字信号。当芯片接收到这些数字信号后，会将存储起来，经过一系列的处理后，把变成一串指令，然后告诉显示屏上的每个像素点应该发出怎样的光。屏幕上每个像素点发出的光汇聚到一起，就形成了一张完整的照片。
